AAI143-H03

الوصف

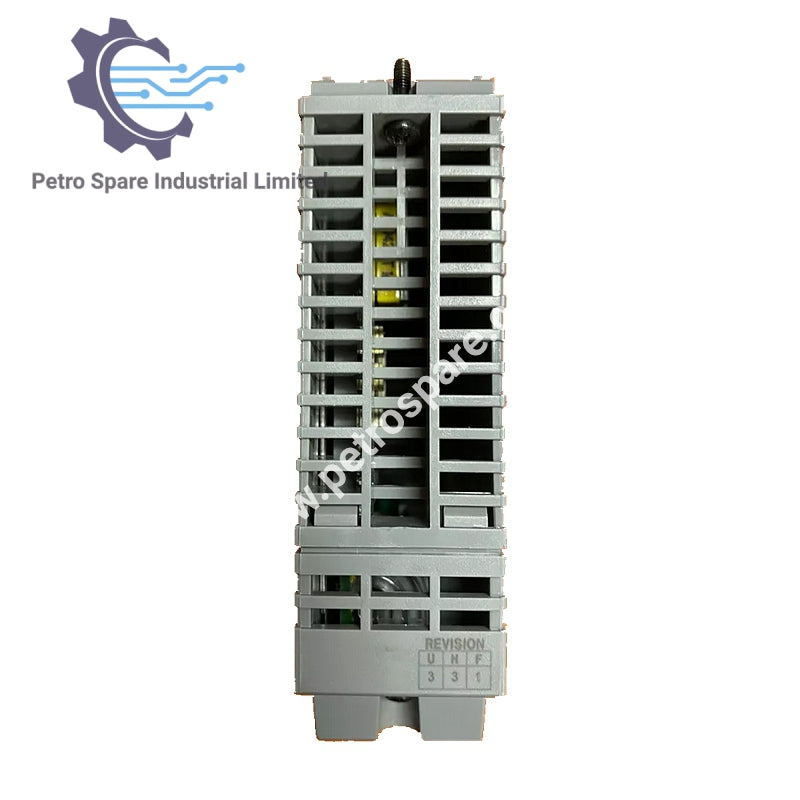

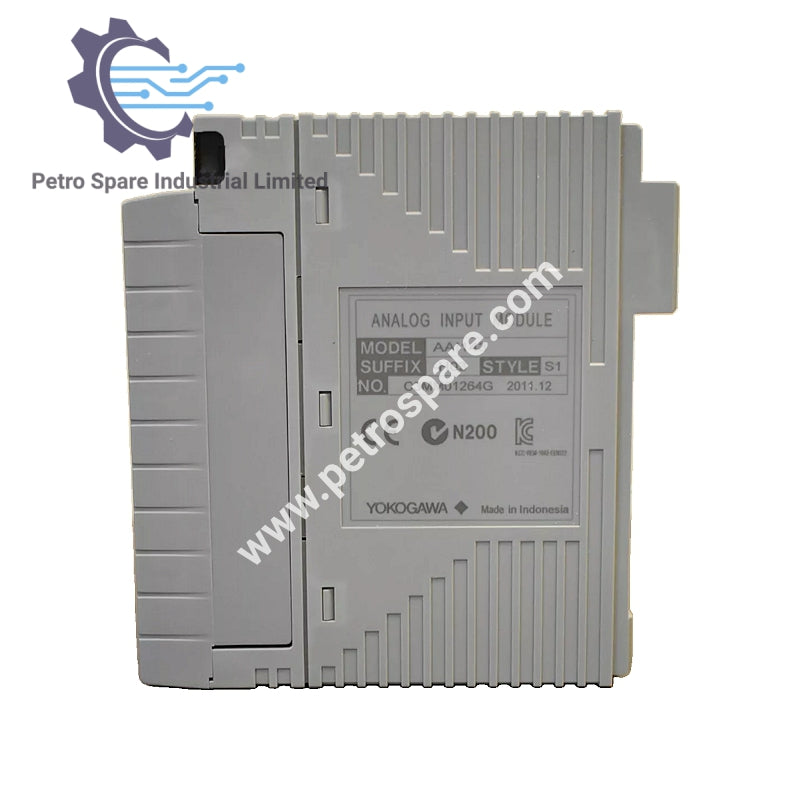

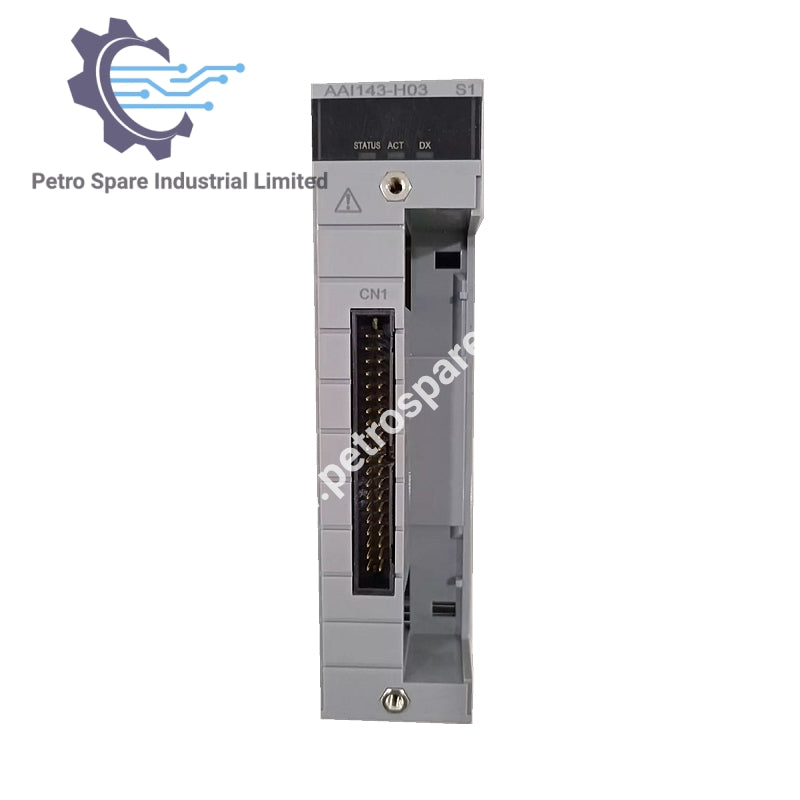

AAI143-H03 هو وحدة إدخال تيار من يوكوجاوا تحتوي على 16 قناة إدخال معزولة، تدعم الاتصال عبر HART وخيارات درجة حرارة موسعة.

رموز اللاحقة

• H: مع الاتصال الرقمي (بروتوكول HART)

• 0: دائماً 0

• 3: مع خيار معيار ISA G3 وخيار درجة حرارة (-20 إلى 70 °م)

المواصفات

• قنوات الإدخال: 16، معزولة

• إشارة الإدخال: 4 إلى 20 مللي أمبير

• التيار المسموح به للإدخال: 24 مللي أمبير

• جهد التحمل: 1500 فولت تيار متردد لمدة دقيقة واحدة (بين الإدخال والنظام)

• مقاومة الإدخال (عند التشغيل): 270 أوم (20 مللي أمبير) إلى 350 أوم (4 مللي أمبير)

• مقاومة الإدخال (عند الإيقاف): 500 كيلو أوم أو أكثر

• الدقة: ±16 ميكرو أمبير

• فترة تحديث البيانات: 10 مللي ثانية

• مزود طاقة المرسل: 19.0 فولت أو أكثر (عند 20 مللي أمبير)، 25.5 فولت أو أقل (عند 0 مللي أمبير) (حد تيار الإخراج: 25 مللي أمبير)

• إعداد المرسل ذو السلكين/الأربعة أسلاك: قابل للتكوين لكل قناة عبر دبوس الإعداد

• انجراف درجة الحرارة: ±16 ميكرو أمبير/10 ˚م

• أقصى استهلاك للتيار: 230 مللي أمبير (5 فولت تيار مستمر)، 540 مللي أمبير (24 فولت تيار مستمر)

• الاتصال الخارجي: طرف مشبك الضغط، كابل موصل MIL، كابل مخصص (KS1)

• الاتصال عبر HART: متاح

الأبعاد والوزن

• العرض: 40 مم

• الارتفاع: 125 مم

• العمق: 130 مم

• الوزن: 0.3 كجم

---
