6ES7216-2BD23-0XB0

نظرة عامة على المنتج

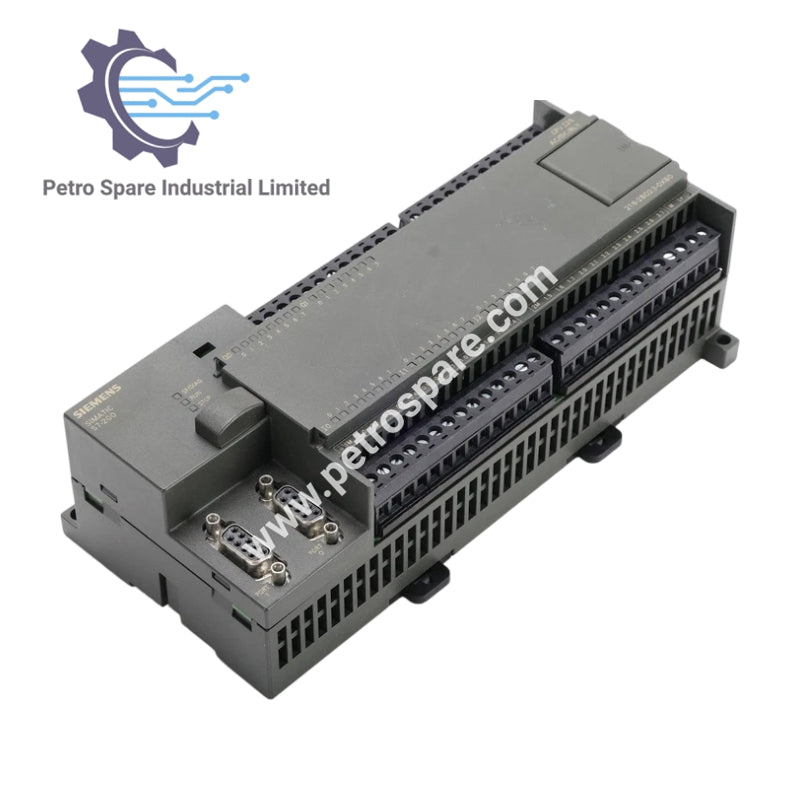

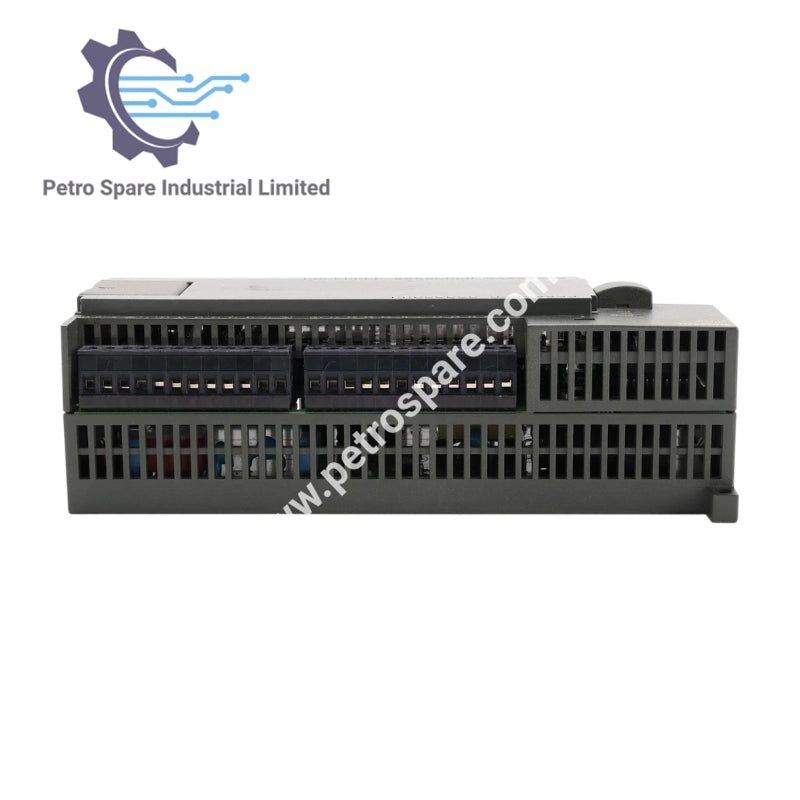

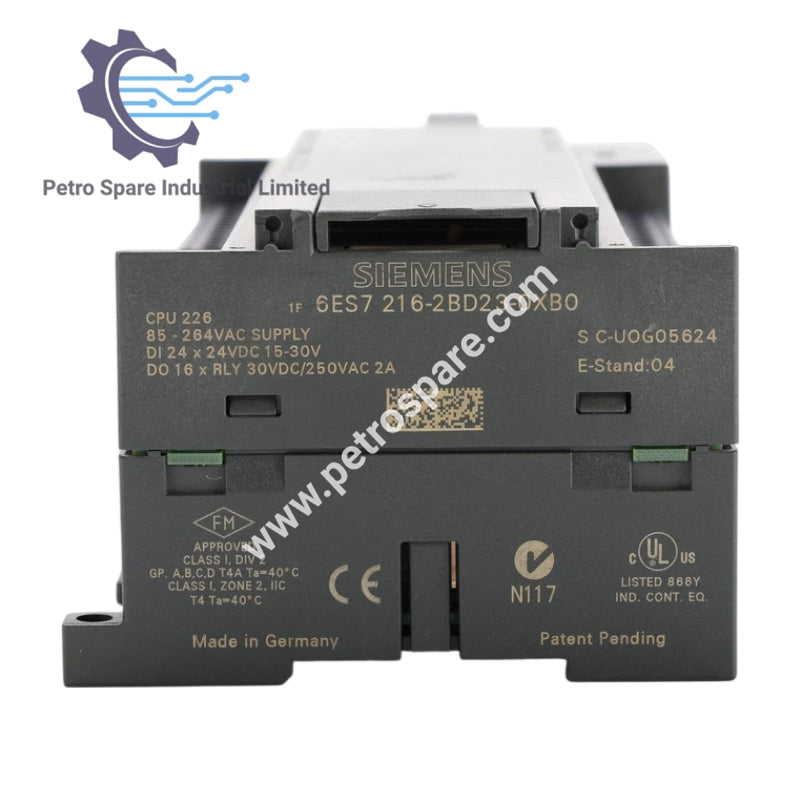

الوحدة 6ES7216-2BD23-0XB0 هي وحدة CPU مدمجة من SIMATIC S7-200 طراز 226 مصممة لتطبيقات التحكم الصناعي الموثوقة، وتتميز بمزود طاقة متكامل AC، وتكوينات مرنة للمدخلات/المخرجات الرقمية، وواجهتين قابلتين للبرمجة.

المواصفات الفنية

• جهد الإمداد
  • القيمة المقدرة (AC): 120 فولت AC، 230 فولت AC
• جهد الحمل L+
  • القيمة المقدرة (DC): 24 فولت
  • النطاق المسموح به، الحد الأدنى (DC): 5 فولت
  • النطاق المسموح به، الحد الأعلى (DC): 30 فولت
• جهد الحمل L1
  • القيمة المقدرة (AC): من 100 فولت إلى 230 فولت AC
  • النطاق المسموح به، الحد الأدنى (AC): 5 فولت
  • النطاق المسموح به، الحد الأعلى (AC): 250 فولت
  • نطاق التردد المسموح به، الحد الأدنى: 47 هرتز
  • نطاق التردد المسموح به، الحد الأعلى: 63 هرتز
• تيار الإدخال
  • تيار الاندفاع، الحد الأقصى: 20 أمبير عند 264 فولت
• المدخلات الرقمية
  • عدد المدخلات الرقمية: 24
  • مدخل مصدر/مصرف: نعم، اختياريًا لكل مجموعة
• جهد الإدخال
  • القيمة المقدرة (DC): 24 فولت
  • لإشارة "0": من 0 إلى 5 فولت
  • لإشارة "1": الحد الأدنى 15 فولت
• تيار الإدخال
  • لإشارة "1"، نموذجي: 2.5 مللي أمبير
• تأخير الإدخال
  • المدخلات القياسية قابلة للبرمجة: نعم، جميعها
  • من "0" إلى "1"، الحد الأدنى: 0.2 مللي ثانية
  • من "0" إلى "1"، الحد الأقصى: 12.8 مللي ثانية
  • المدخلات القاطعة قابلة للبرمجة: نعم، I 0.0 إلى I 0.3
  • الوظائف التكنولوجية قابلة للبرمجة: نعم، (E 0.0 إلى E 1.5) 30 كيلوهرتز
