6ES7138-4FD00-0AA0

نظرة عامة على المنتج

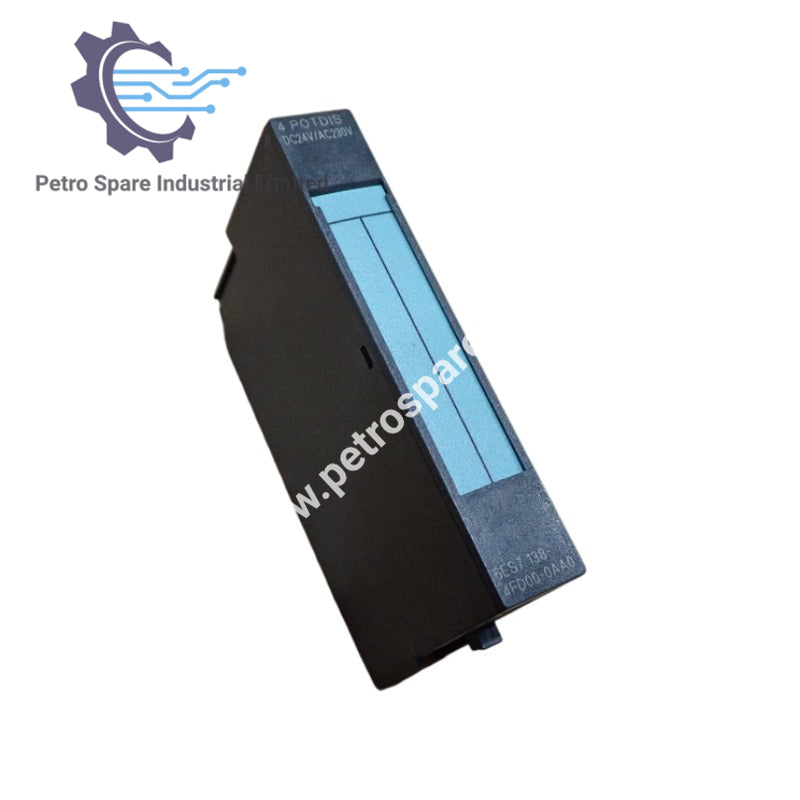

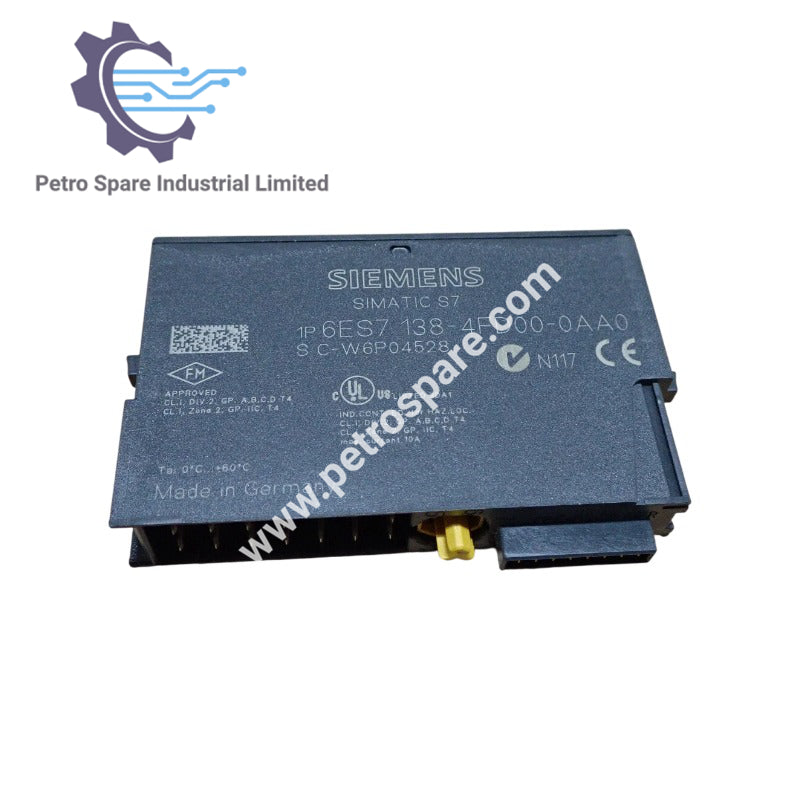

إن 6ES7138-4FD00-0AA0 هو وحدة إدخال/إخراج موزعة 4POTDIS من SIMATIC ET 200S، مزودة بـ 4 مخارج، وتدعم جهد حمل مقننًا يتراوح بين 24‑48V تيار مستمر و24‑230V تيار متردد.

المواصفات الفيزيائية

• الأبعاد (العرض × الارتفاع × العمق): 15 × 81 × 52 مم (بحسب الوحدة الطرفية المحددة)
• الوزن: نحو 33 غ

بيانات خاصة بالوحدة

• دعم التشغيل المتزامن الطوري: لا
• عدد المخارج: 4
• طول المعلمات: 1 بايت

طول الكابل

• غير محمي (الحد الأقصى): 600 م
• محمي (الحد الأقصى): 1000 م

الفولتيات والتيارات والجهود

• جهد الحمل المقنن L+ (من وحدة الطاقة): 24‑48V تيار مستمر / 24‑230V تيار متردد
• الحماية من عكس القطبية: لا
• إجمالي تيار المخارج (لكل وحدة، الحد الأقصى): 10 A

العزل الكهربائي

• بين القنوات: لا
• بين القنوات وناقل اللوحة الخلفية: نعم
• فرق الجهد المسموح به (جهد التغذية وناقل اللوحة الخلفية): 75V تيار مستمر / 240V تيار متردد
• اختبار العزل (جهد التغذية وناقل اللوحة الخلفية): 500V تيار مستمر / 1500V تيار متردد

التشخيص والحماية

• مقاطعة التشخيص: لا
• حماية خرج الدائرة القصيرة: لا (يمكن توفيرها عبر PM‑E أو خارجيًا)

---
