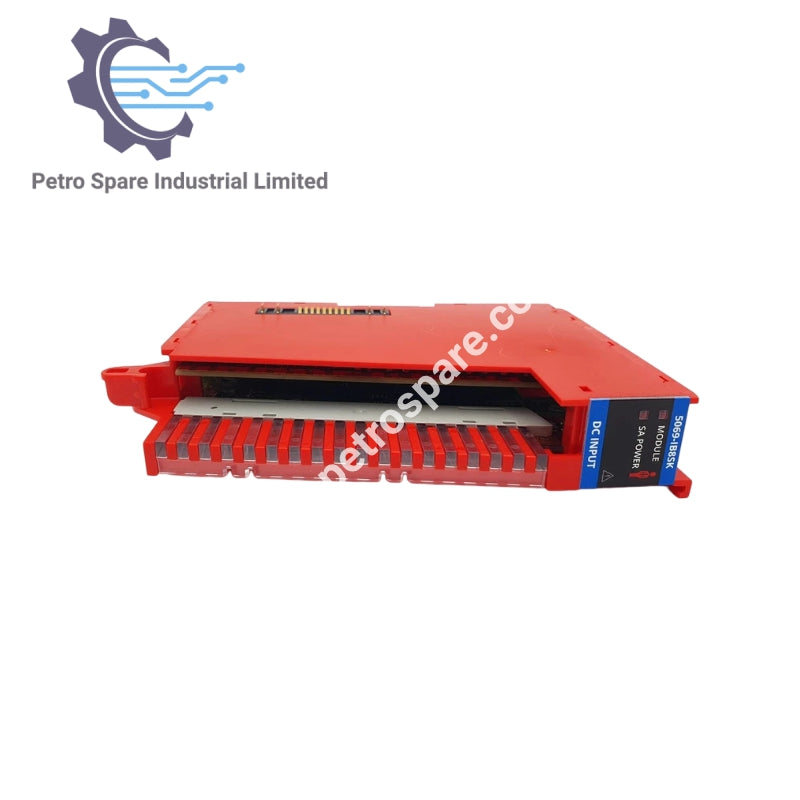

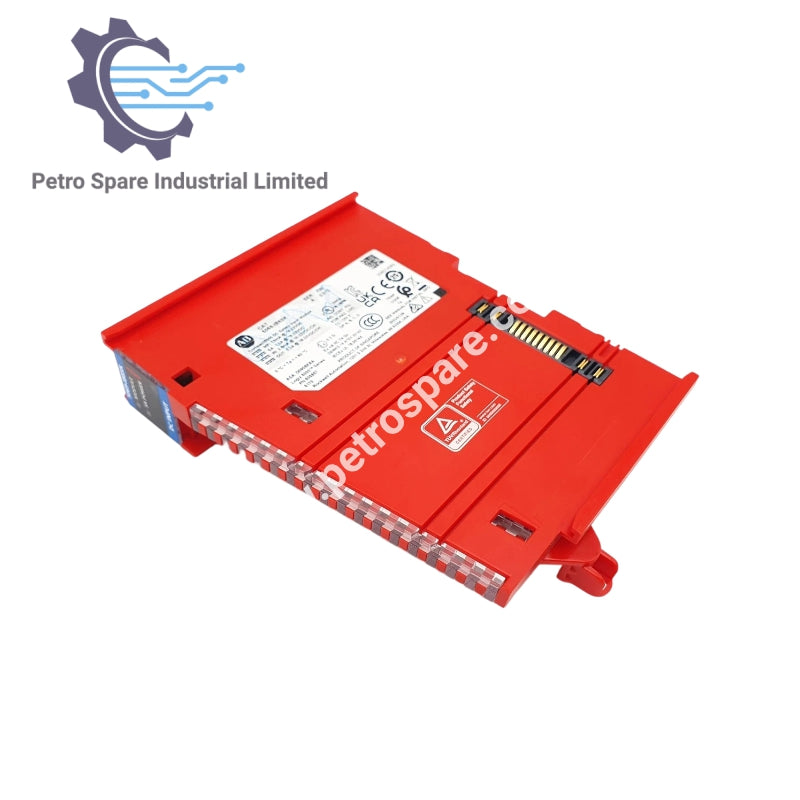

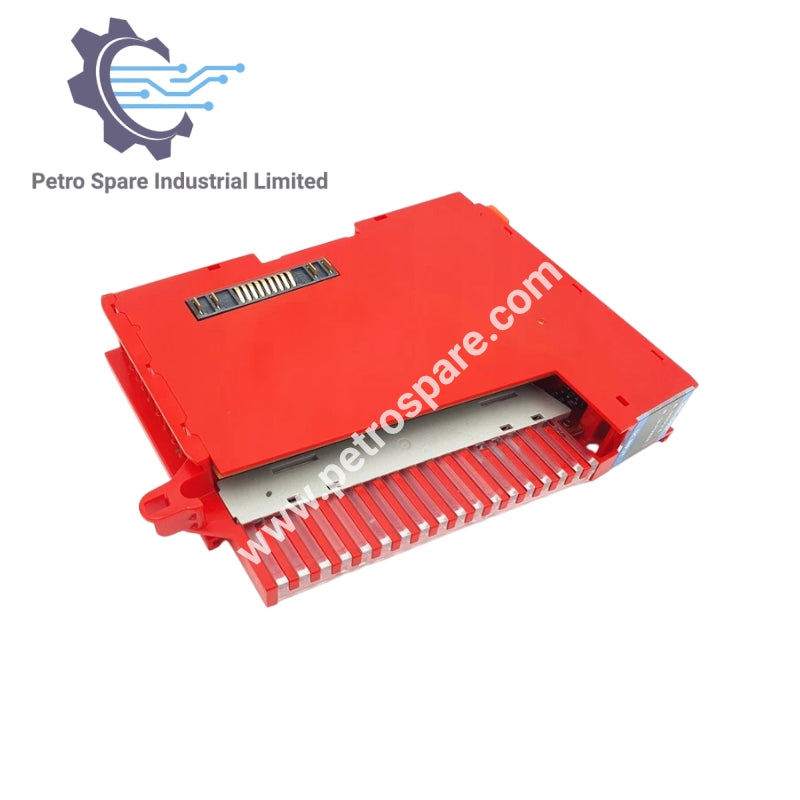

5069-IB8SK

نظرة عامة

• الطراز: 5069-IB8SK

• النوع: وحدة إدخال رقمية غارقة للسلامة من Compact 5000

• التطبيق: توفر 8 قنوات إدخال رقمية غارقة مصنفة للسلامة لأنظمة Compact 5000، مصممة لتطبيقات السلامة المصنفة SIL

التقييمات الكهربائية (الوضع الأفقي)

• تصنيف الإدخال: 2.5 مللي أمبير لكل قناة

• تصنيف خرج الاختبار: 300 مللي أمبير لكل قناة

• استهلاك طاقة الوحدة: 75 مللي أمبير @ 18 … 32 فولت تيار مستمر

• تمرير طاقة الوحدة: 5 أمبير @ 18 … 32 فولت تيار مستمر

• استهلاك طاقة السلامة: 1.3 أمبير @ 18 … 32 فولت تيار مستمر

• تمرير طاقة السلامة: 9.95 أمبير @ 18 … 32 فولت تيار مستمر

التقييمات الكهربائية (الوضعيات الأخرى – مخفضة)

• تصنيف الإدخال: 2.5 مللي أمبير لكل قناة

• تصنيف خرج الاختبار: 200 مللي أمبير لكل قناة

• استهلاك طاقة الوحدة: 75 مللي أمبير @ 18 … 32 فولت تيار مستمر

• تمرير طاقة الوحدة: 5 أمبير @ 18 … 32 فولت تيار مستمر

• استهلاك طاقة السلامة: 100 مللي أمبير @ 18 … 32 فولت تيار مستمر

• تمرير طاقة السلامة: 5 أمبير @ 18 … 32 فولت تيار مستمر

• حد التمرير: لا تتجاوز سحب تيار طاقة الوحدة أو السلامة 5 أمبير في الوضع غير الأفقي

العزل

• جهد العزل: 250 فولت مستمر، نوع عزل أساسي

المواصفات الميكانيكية

• تصنيف نوع الغلاف: لا يوجد (نمط مفتوح)

• نوع السلك: نحاس

---
