05704-A-0145

نظرة عامة

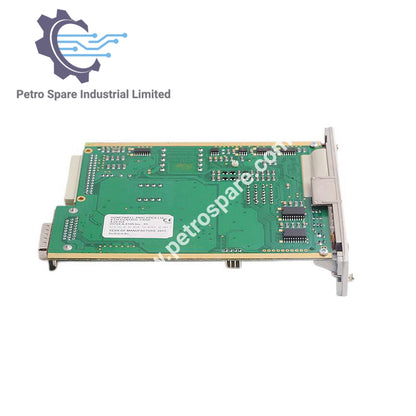

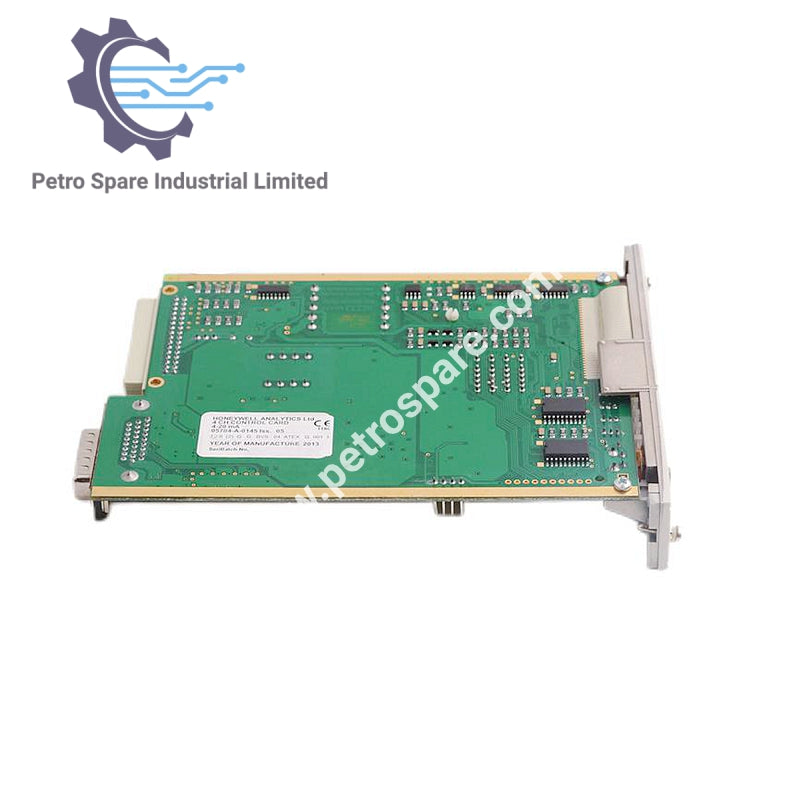

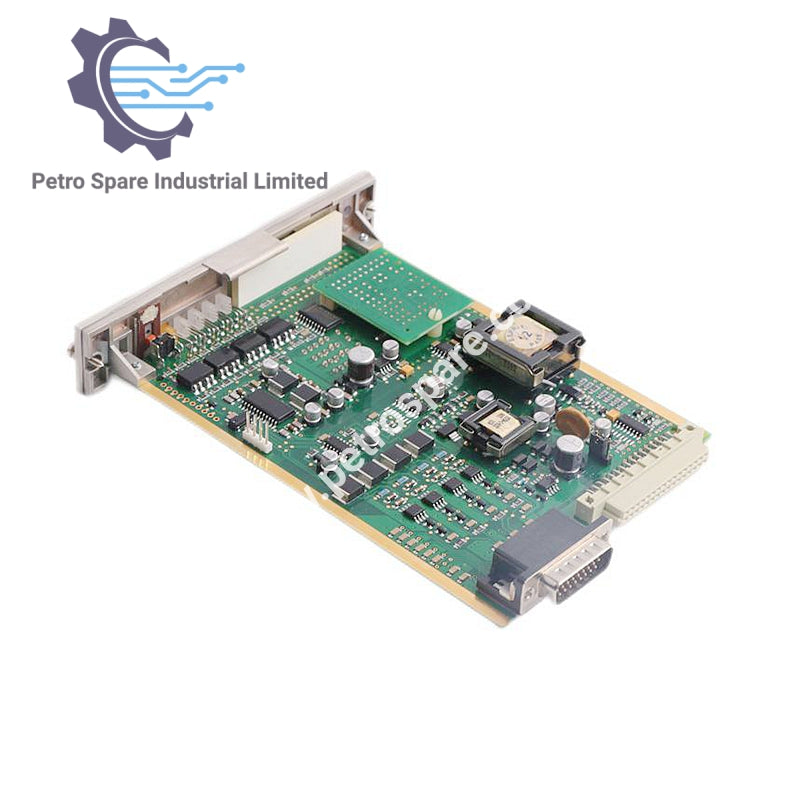

تُعد  Honeywell 05704-A-0145 بطاقة تحكم بأربعة قنوات مصممة لمداخل كاشف الغاز 4-20 مللي أمبير، توفر وظائف التحكم والعرض والتنبيه.

المواصفات الكهربائية

• استهلاك الطاقة: حد أقصى 8.3 واط، نموذجي 7.5 واط

• جهد خرج الطاقة للحلقة: معزول 24 فولت ±5%، 25 مللي أمبير كحد أقصى

• جهد خرج تغذية المرسل: لا يوجد

• حماية الحلقة: دائرة قصيرة، جهد دائرة مفتوحة ±50 فولت

• نطاق إشارة القياس: 0 إلى 25 مللي أمبير (خطي)

• أقصى مقاومة خط: 500 أوم بما في ذلك المستشعر

• جهد انكسار العزل: > ±50 فولت تيار مستمر إلى نظام 0 فولت

الأبعاد الفيزيائية

• الارتفاع: 132 مم

• العرض: 25 مم

• العمق: 172 مم

• الوزن: 170 جم

---
