KC4011X1-BC1

نظرة عامة

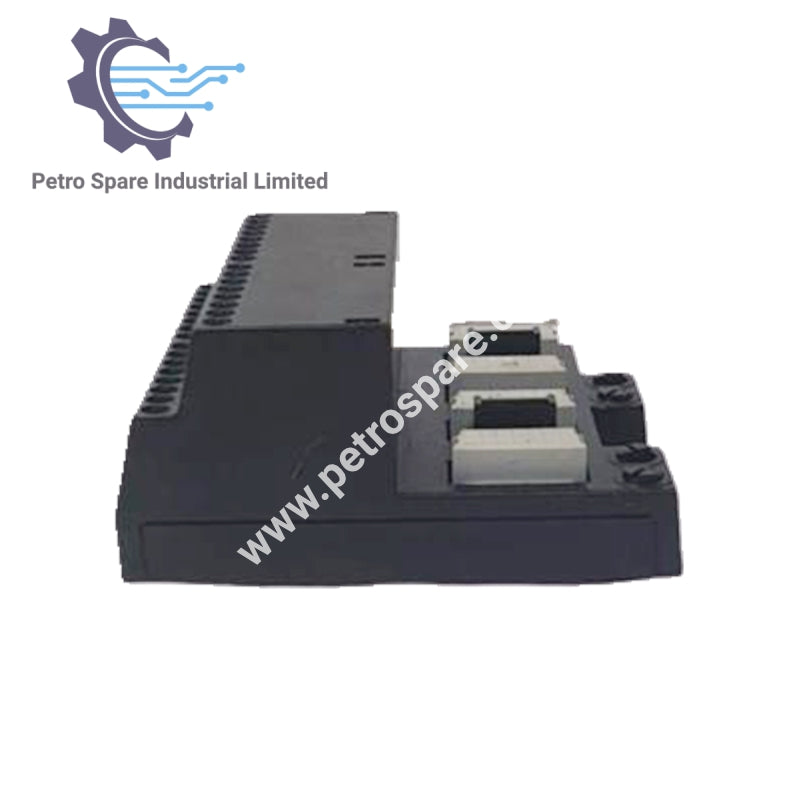

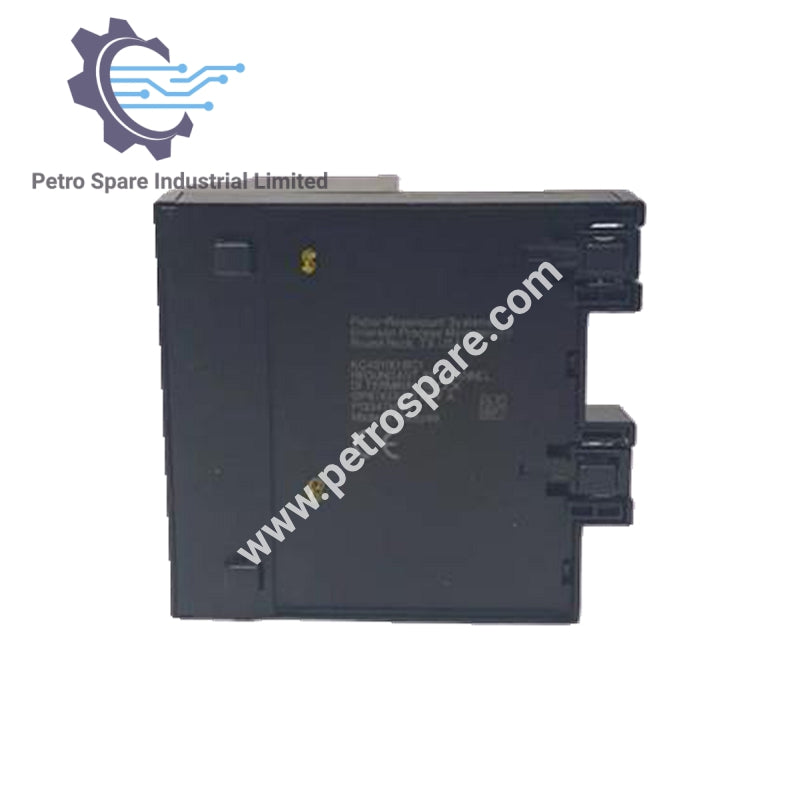

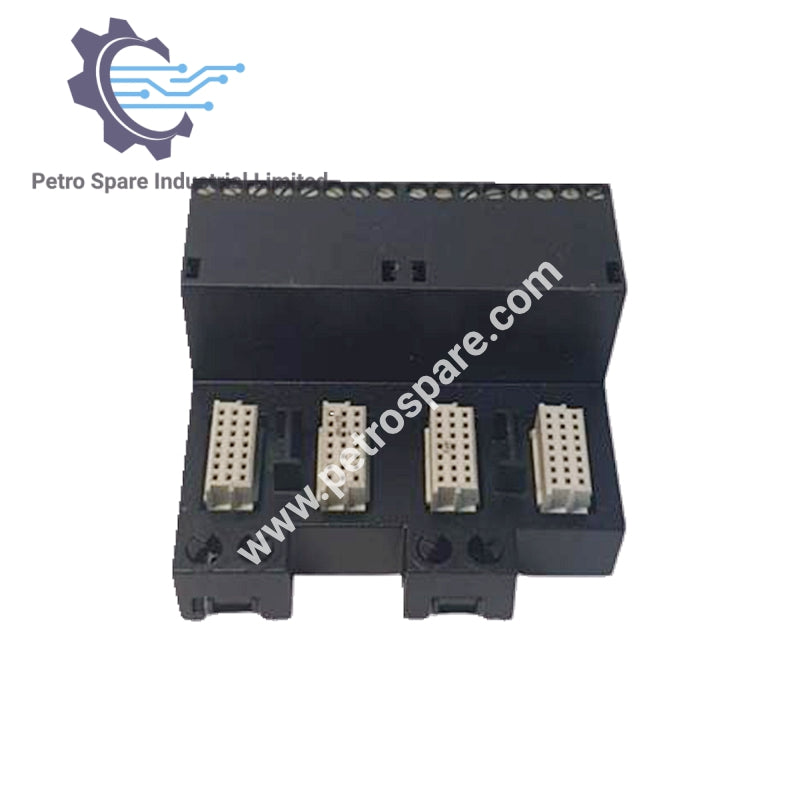

KC4011X1-BC1 هي كتلة طرفية DI زائدة من Emerson توفر 32 قناة إدخال رقمي لتطبيقات التحكم في العمليات والمراقبة.

التفاصيل الكهربائية

• دائرة الحقل: 30 VDC، 5 mA لكل قناة

• التيار الكلي: 160 mA

الحدود البيئية

• درجة حرارة البيئة: -40 °م إلى +70 °م

• الصدمات: 10 ج، موجة نصف جيبية، 11 مللي ثانية

• الاهتزاز: 1 مم من الذروة إلى الذروة من 2–13.2 هرتز؛ 0.7 ج من 13.2–150 هرتز

• الملوثات المحمولة جواً: ISA-S71.04–1985، الفئة G3

• الرطوبة النسبية: 5–95%، بدون تكاثف

ملاحظات التثبيت

• يمكن إضافة أو إزالة كتل المحطات مع تشغيل النظام فقط إذا لم يتم تركيب بطاقة إدخال/إخراج ولم يتم توصيل الأسلاك الميدانية.

• يضمن التشفير الدوار التزاوج الصحيح مع بطاقات الإدخال/الإخراج.

• يجب أن تتطابق المفاتيح مع بطاقة الإدخال/الإخراج المستخدمة.

---
