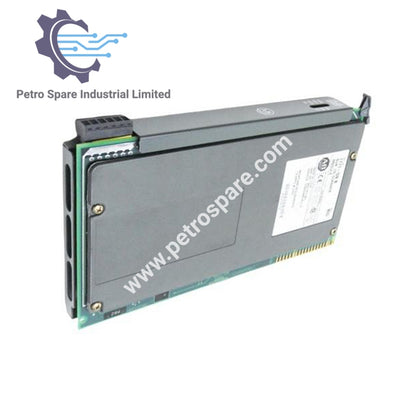

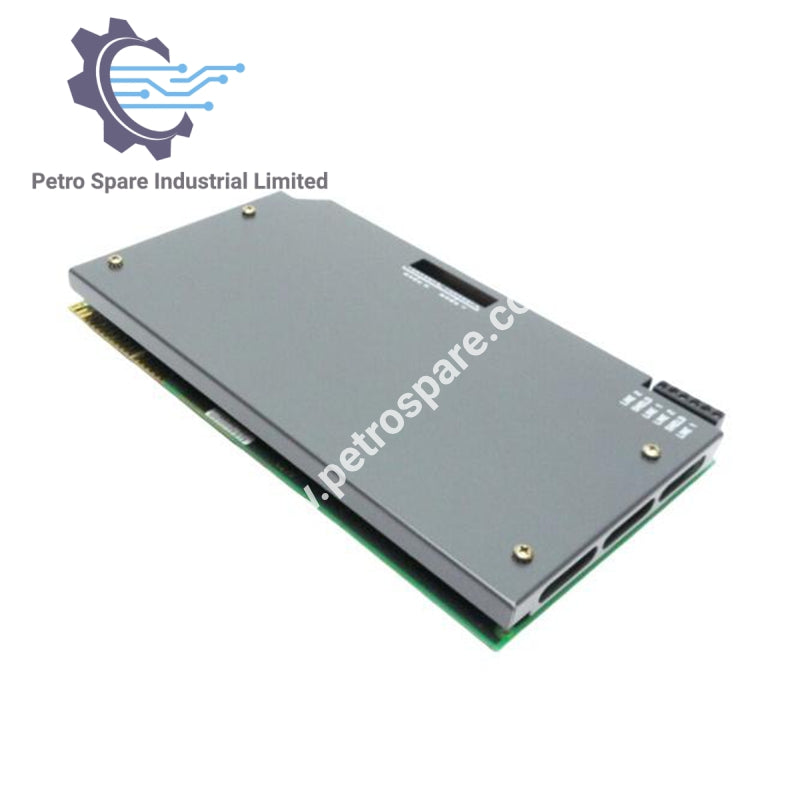

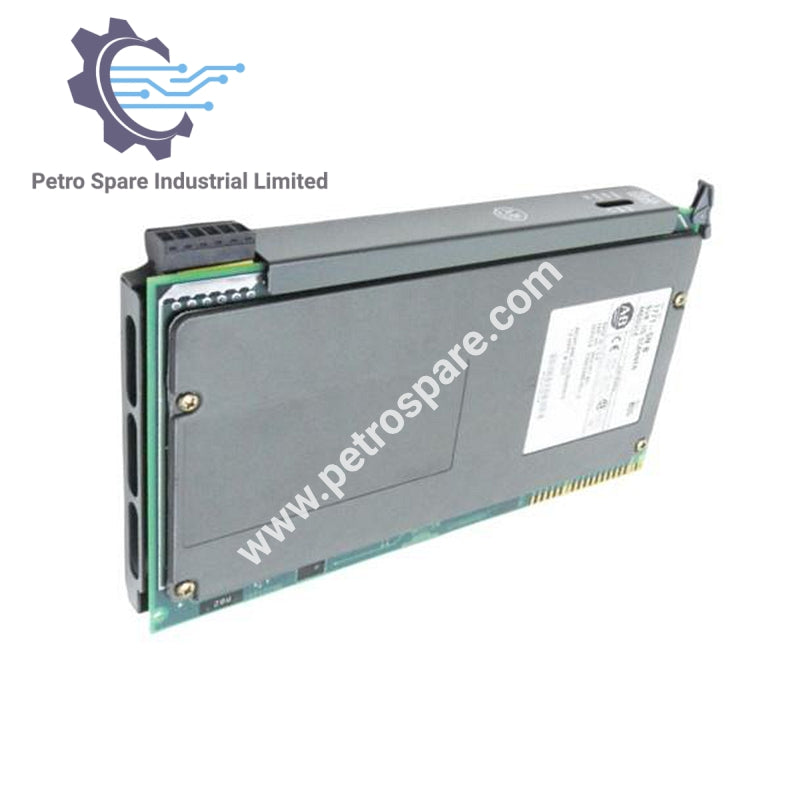

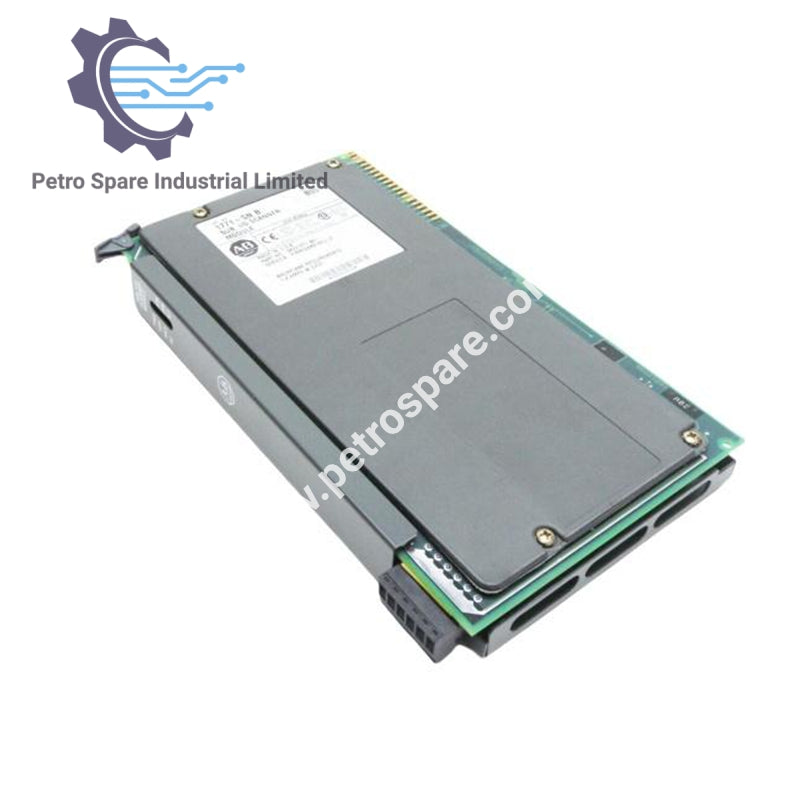

1771-SN

نظرة عامة

يُعد Allen-Bradley 1771-SN وحدة ماسح ضوئي فرعي للإدخال/الإخراج لأنظمة PLC-5، تسهل الاتصال مع محولات الإدخال/الإخراج البعيدة عبر مسافات كابل طويلة.

مواصفات الوحدة

• موقع الوحدة: 1771-A1B إلى A4B أو هيكل الإدخال/الإخراج الأحدث، 1771-AM1 و AM2 هيكل الإدخال/الإخراج

• معدل نقل البيانات: 57.6k بت/ث (10,000 قدم)، 115.2k بت/ث (5,000 قدم)

• كابل الربط: 1770-CD أو ما يعادله

• تيار اللوحة الخلفية: 1.2 أ

• تبديد الطاقة: 7 واط كحد أقصى @ 1.2 أ

• التبديد الحراري: 24 وحدة حرارية بريطانية/ساعة كحد أقصى @ 1.2 أ

• مواقع التثبيت: بين 2–4، 24–26

الظروف البيئية

• درجة حرارة التشغيل: 0–60 °م

• درجة حرارة التخزين: -40–85 °م

• الرطوبة النسبية: 5–95% (دون تكثف)

توافق النظام

• يدعم عناوين رف PLC-2 من 1 إلى 7

• يدعم ما يصل إلى 16 محولًا إجمالاً

• لا يدعم الإدخال/الإخراج التكميلي

---
