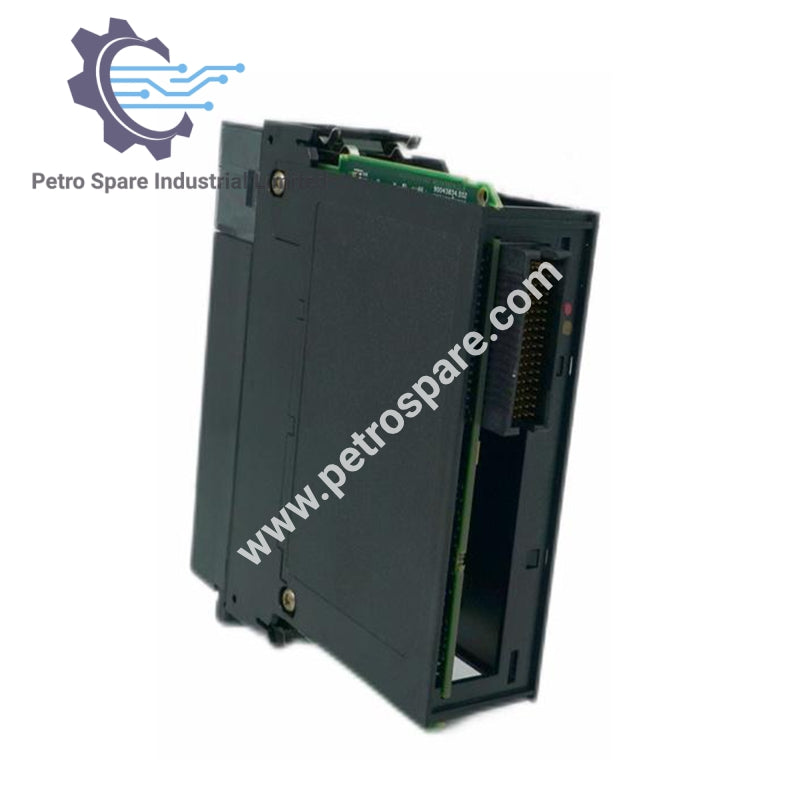

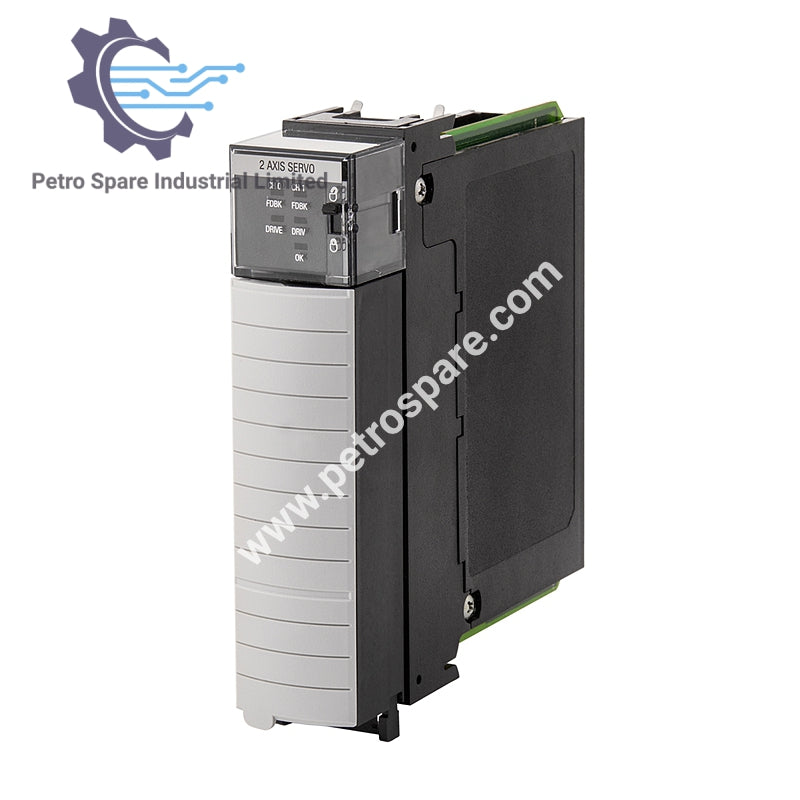

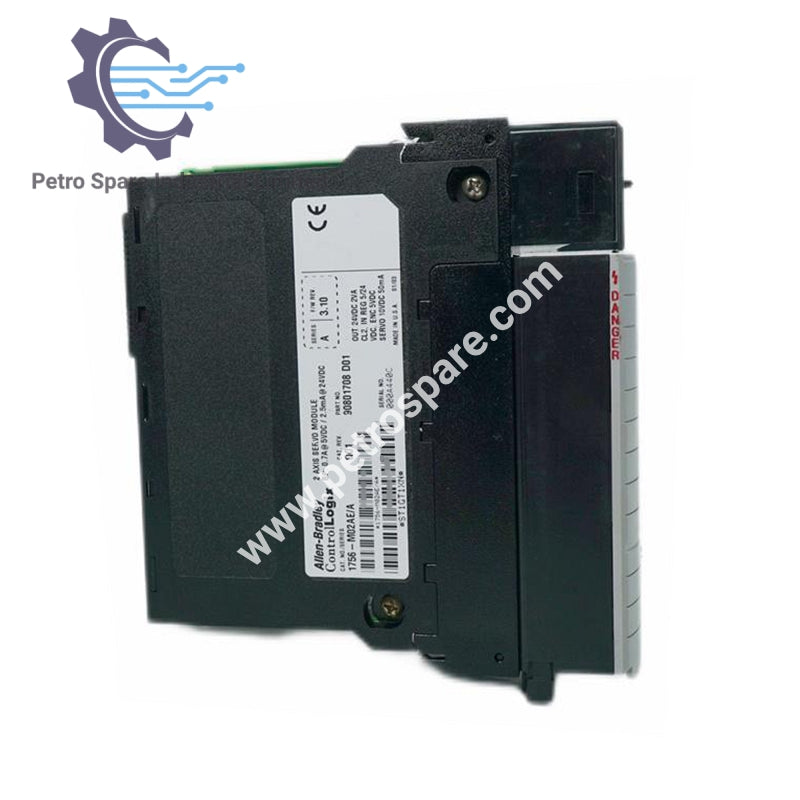

1756-M02AE

نظرة عامة

1756-M02AE هو وحدة ترميز تماثلية سيرفو ControlLogix مع محورين لكل وحدة ومدخل ترميز رباعي تزايدي AB، مصمم لتطبيقات التحكم الدقيق في الحركة.

معلومات عامة

• السلسلة: ControlLogix

• نوع الوحدة: وحدة ترميز تماثلية سيرفو

• المحاور لكل وحدة: 2

• المحاور لكل متحكم: 32

المدخلات والمخرجات

• نوع مدخل الترميز: ترميز رباعي تزايدي AB مع مؤشر

• نوع المدخلات المنفصلة: معزولة بصريًا، تغذية تيار

• جهد تشغيل المدخلات المنفصلة: 24 فولت تيار مستمر

• نوع مخرج السيرفو: جهد تماثلي

• دقة مخرج السيرفو: 16 بت

• المخرج المنفصل: جهة تلامس مرحل معزولة بحالة صلبة

الطاقة والبيئة

• جهد التشغيل: 24 فولت تيار مستمر (مصدر من الفئة 2)

• جهد العزل: 50 فولت مستمر

• فقدان الطاقة: 6.2 واط

• فقدان الحرارة: 21.2 وحدة حرارية بريطانية/ساعة

• سحب التيار (5.1 فولت): 1.2 أمبير

• تيار اللوحة الخلفية (5 فولت): 700 مللي أمبير

• تيار اللوحة الخلفية (24 فولت): 2.5 مللي أمبير

---
