1746-OV16

نظرة عامة

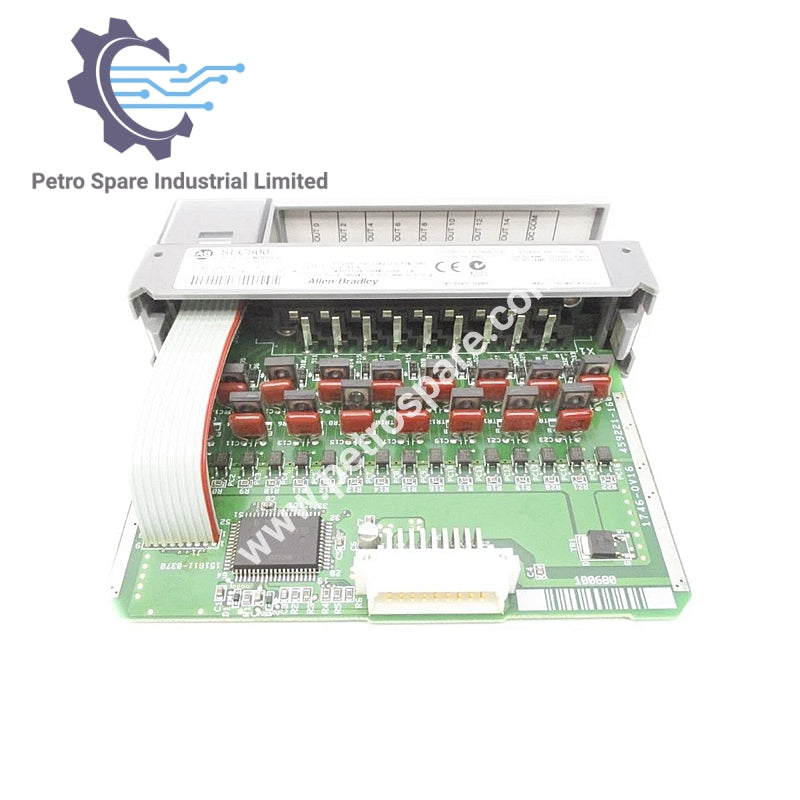

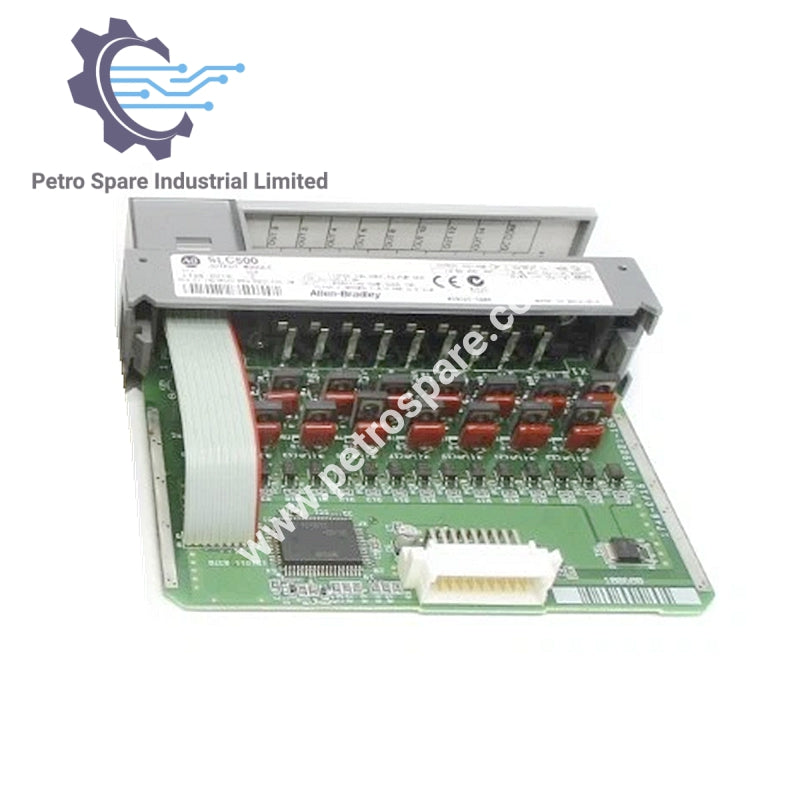

1746-OV16 وحدة خرج تيار مستمر غاطس لـ Allen-Bradley SLC 500.

المواصفات

• عدد المخارج: 16

• النقاط لكل مشترك: 16

• جهد التشغيل: 10–50 فولت تيار مستمر (غاطس)

• فئة الجهد: خرج إشارة 24 فولت تيار مستمر

الخصائص الكهربائية

• استهلاك التيار من اللوحة الخلفية: 0.270 أ عند 5 فولت تيار مستمر، 0.0 أ عند 24 فولت تيار مستمر

• تأخير الإشارة (حمل مقاوم): تشغيل = 0.1 مللي ثانية، إيقاف = 1.0 مللي ثانية

• تسرب حالة الإيقاف: 1 مللي أمبير

• تيار الحمل، الحد الأدنى: 1 مللي أمبير

تصنيفات التيار

• التيار المستمر لكل نقطة: 0.5 أ @ 30 °م، 0.25 أ @ 60 °م

• التيار المستمر لكل وحدة: 8 أ @ 30 °م، 4 أ @ 60 °م

• هبوط الجهد في حالة التشغيل: حد أقصى 1.2 فولت @ 0.5 أ

• تيار الاندفاع لكل نقطة: 3 أ لمدة 10 مللي ثانية

---
