1746-NR8

نظرة عامة

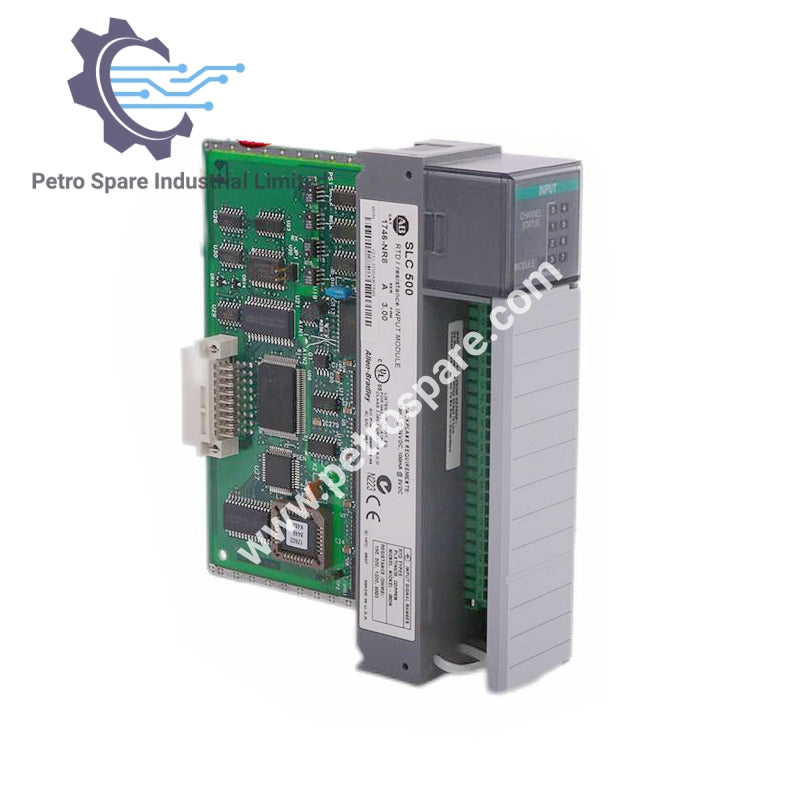

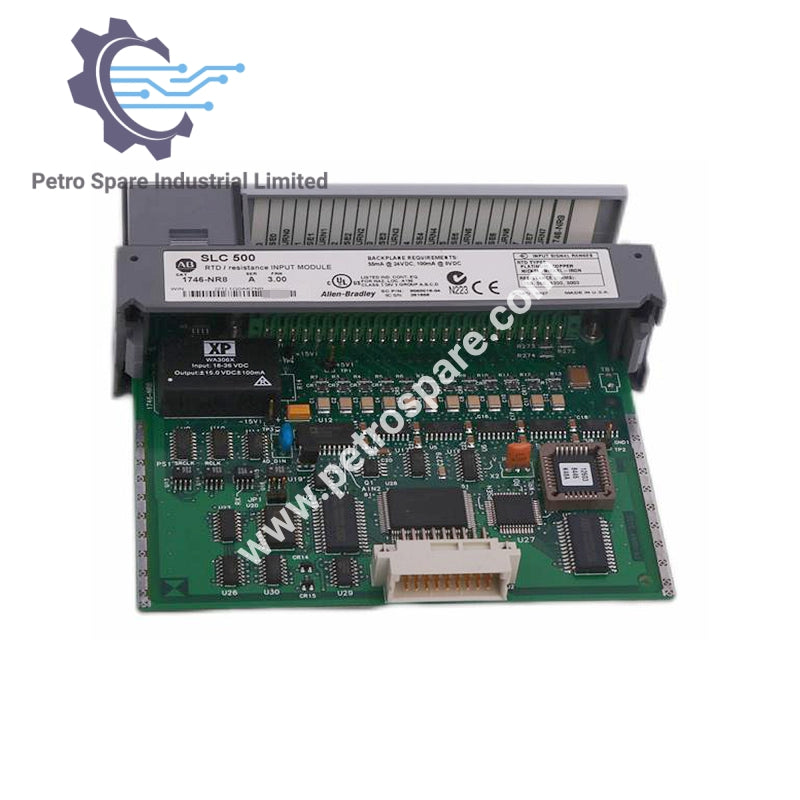

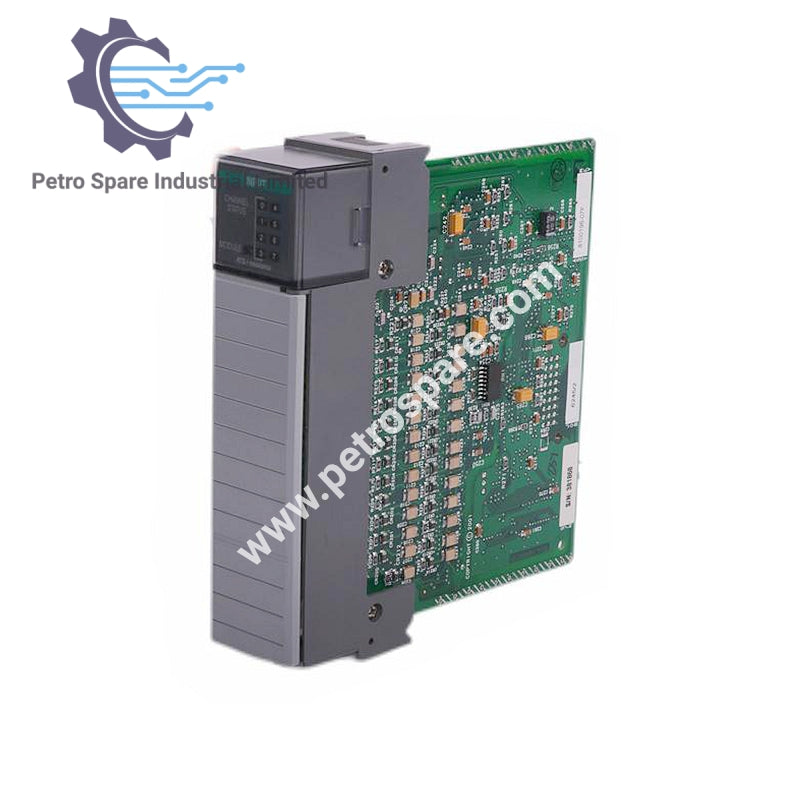

1746-NR8 هو وحدة إدخال مقاومة/RTD بثماني نقاط من سلسلة SLC 500 من Allen-Bradley.
يدعم قياسات درجة الحرارة والمقاومة عالية الدقة مع المعايرة التلقائية والتصفية الرقمية المتقدمة.

متطلبات الطاقة

• تيار اللوحة الخلفية (5 فولت تيار مستمر): 100 مللي أمبير

• تيار اللوحة الخلفية (24 فولت تيار مستمر): 55 مللي أمبير

• استهلاك الطاقة من اللوحة الخلفية: 1.82 واط كحد أقصى (0.5 واط عند 5 فولت تيار مستمر، 1.32 واط عند 24 فولت تيار مستمر)

• مزود الطاقة الخارجي: غير مطلوب

تكوين الإدخال

• عدد القنوات: 8 (معزولة عن اللوحة الخلفية)

• طريقة تحويل A/D: تضمين سيغما-دلتا

• تصفية الإدخال: مرشح رقمي منخفض التمرير مع ترددات نوتش قابلة للبرمجة

• موقع هيكل الإدخال/الإخراج: أي فتحة إدخال/إخراج باستثناء الفتحة 0

أداء الإشارة

رفض الوضع المشترك

• 120 ديسيبل عند 50 هرتز (مرشح 28 و 50 هرتز)

• 120 ديسيبل عند 60 هرتز (فلتر 28 و60 هرتز)

رفض الوضع العادي

• ≥ 65 ديسيبل عند 50/60 هرتز (مع فلتر 50/60 هرتز)

• ≥ 110 ديسيبل عند 50 هرتز (مع فلتر 28 هرتز)

• ≥ 95 ديسيبل عند 60 هرتز (مع فلتر 28 هرتز)

أقصى جهد وضع مشترك

• ±1 فولت

أقصى حمل دائم

• ±5 فولت تيار مستمر أو ±5 مللي أمبير

استجابة التردد للإدخال

ترددات قطع الفلتر:

• 7.80 هرتز عند فلتر 28 هرتز

• 13.65 هرتز عند فلتر 50/60 هرتز

• 209.6 هرتز عند فلتر 800 هرتز

• 1676 هرتز عند فلتر 6400 هرتز

ميزات المعايرة

• معايرة بدء التشغيل: تُعاير تلقائياً عند التشغيل

• المعايرة الدورية: اختياري كل 5 دقائق

تصنيفات العزل

• الإدخال–الشاسيه والإدخال–لوحة التوصيل: 500 فولت تيار متردد لمدة دقيقة واحدة

• العزل من قناة إلى قناة: 5 فولت تيار مستمر مستمر

---
