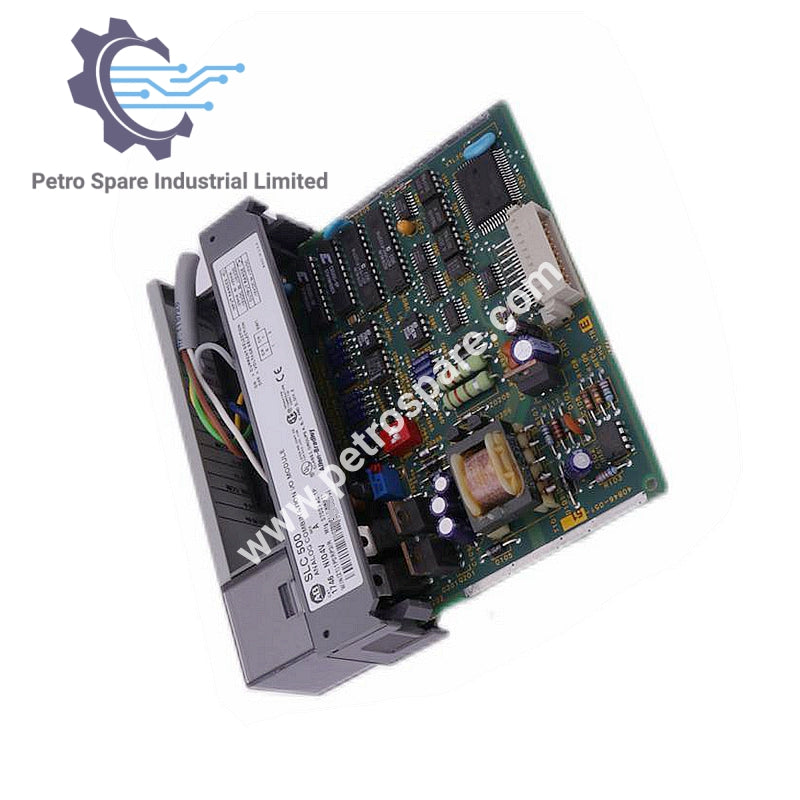

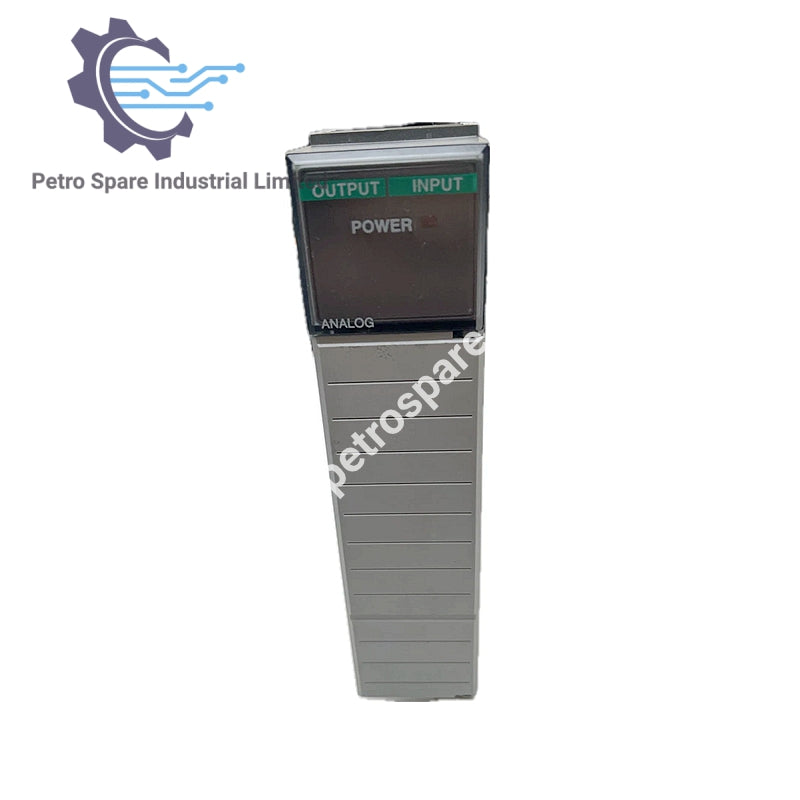

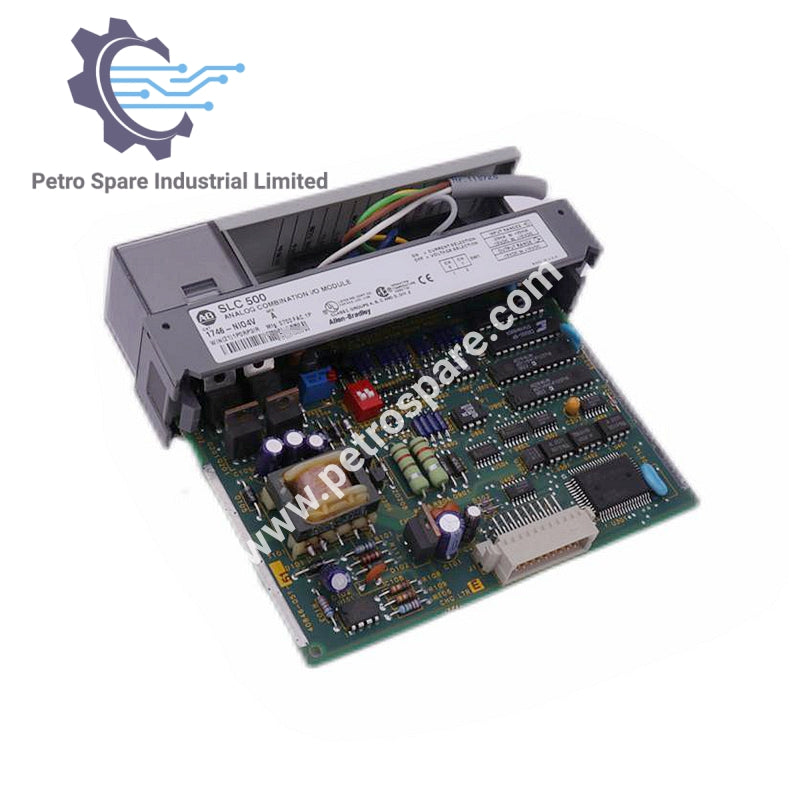

1746-NIO4V

الوصف

1746-NIO4V هو وحدة تركيبة تناظرية بأربعة قنوات analog combination module لسلسلة Allen-Bradley SLC 500، توفر مدخلين تناظريين تفاضليين ومخرجين جهد تناظري غير معزولين، بدقة عالية وزمن تحديث سريع.

معلومات عامة

• السلسلة: SLC 500

• العلامة التجارية: Allen-Bradley

• رقم القطعة: 1746-NIO4V

• نوع الوحدة: وحدة تركيبة تناظرية

• التركيب: تركيب على رف

مواصفات الإدخال

• عدد المدخلات: 2 تفاضلي

• نطاق تيار الإدخال: -20 إلى 20 مللي أمبير

• دقة تيار الإدخال: 1.22070 ميكرو أمبير/LSB

• نطاق جهد الإدخال: -10 إلى +10 فولت تيار مستمر

• دقة جهد الإدخال: 305.176 ميكرو فولت/LSB

مواصفات الإخراج

• عدد المخرجات: 2 جهد غير معزول

• نطاق جهد الإخراج: -10 إلى +10 فولت

• دقة جهد الإخراج: 1.22070 ملي فولت/LSB

الخصائص الكهربائية

• تيار اللوحة الخلفية (5 فولت): 55 مللي أمبير

• تيار اللوحة الخلفية (24 فولت): 115 مللي أمبير

الأداء

• عرض النطاق الترددي: 10 هرتز

• زمن التحديث: 512 ميكرو ثانية

• الدقة: 16 بت في الإدخال، 14 بت في الإخراج

• استجابة الخطوة: 60 مللي ثانية في الإدخال، 2.5 مللي ثانية في الإخراج

---
