170AMM09000

نظرة عامة

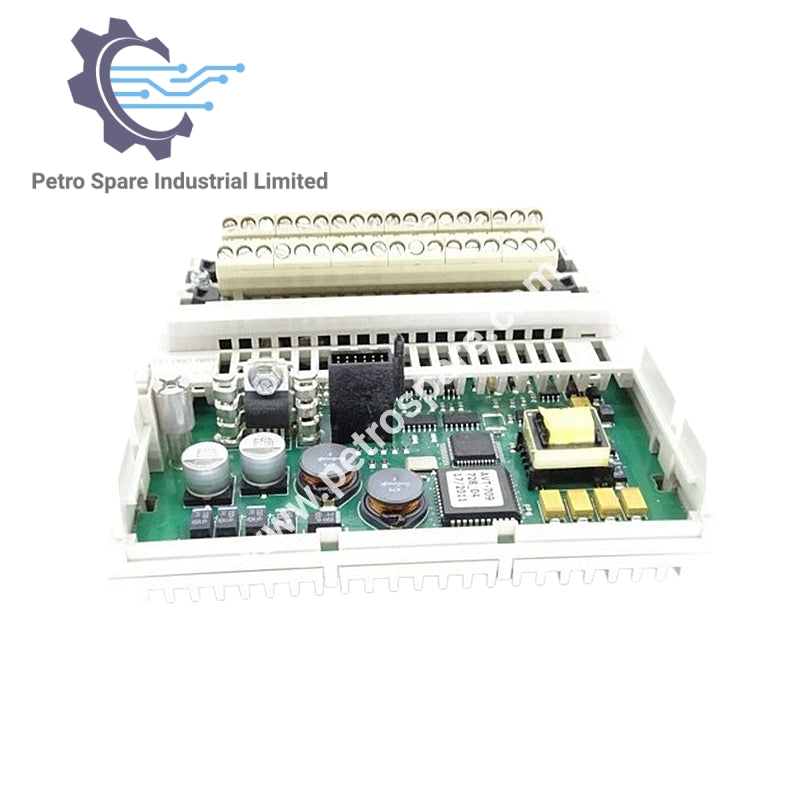

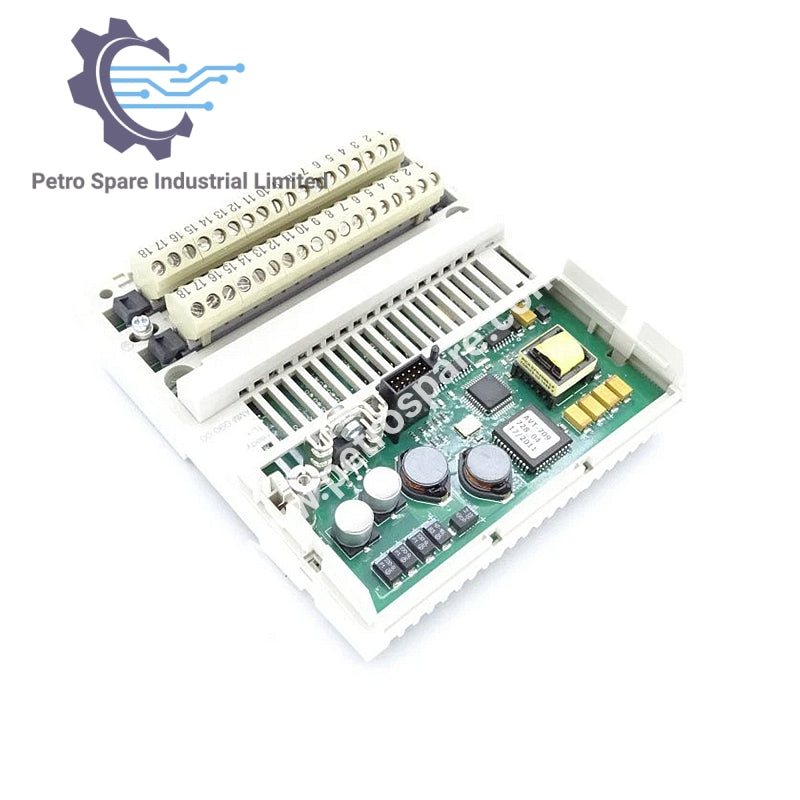

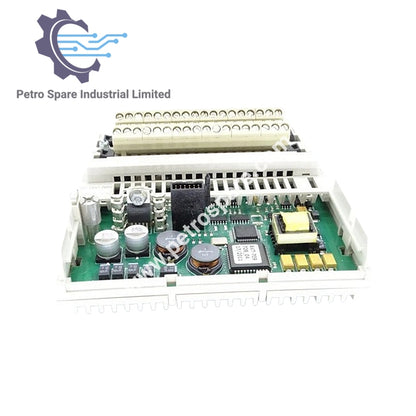

170AMM09000 هو وحدة إدخال/إخراج تماثلية/منفصلة موزعة من شنايدر لمنصة أتمتة Modicon Momentum.

تكوين الإدخال/الإخراج

• المخرجات المنفصلة: مجموعة واحدة من 2

• المدخلات المنفصلة: مجموعة واحدة من 4

• المدخلات التفاضلية التناظرية: مجموعة واحدة من 4

• المخرجات التناظرية: مجموعة واحدة من 2

مواصفات الإدخال التناظري

• نطاق الإدخال: ±10 فولت، ±20 مللي أمبير، ±5 فولت، 1–5 فولت، 4–20 مللي أمبير

• نوع الإدخال: تفاضلي

• الدقة: 12–14 بت حسب النطاق

• رفض الوضع المشترك: > 54 ديسيبل

• مقاومة الإدخال: 1 ميغا أوم

• حماية الإدخال من الجهد الزائد: -50…50 فولت (≤100 ثانية)، -30…30 فولت (دائرة 24 فولت)

• زمن التحويل: 10 مللي ثانية

مواصفات الإخراج التناظري

• نطاق الإخراج: ±10 فولت (12 بت)، 0–20 مللي أمبير (12 بت)

• حمل الإخراج: ≤600 أوم (0–20 مللي أمبير)، ≥3 كيلو أوم (±10 فولت)

• زمن التحويل: 1 مللي ثانية

مواصفات الإدخال/الإخراج المنفصل

• جهد الإدخال المنفصل: 24 فولت تيار مستمر

• منطق الإدخال: إيجابي

• نوع الإخراج المنفصل: ترانزستور

• منطق الإخراج: إيجابي

• تيار الإخراج المنفصل: 1 أمبير لكل نقطة، 2 أمبير لكل مجموعة/وحدة

• أقصى تيار تسرب: 1 مللي أمبير تيار مستمر

• أقصى هبوط جهد: <0.5 فولت عند 1 أمبير

الحماية والإشارة

• حماية قصر الدائرة للإخراج: نعم، للإخراج المنفصل

• حماية التحميل الزائد للإخراج: نعم، للإخراج المنفصل

• حدود جهد الإدخال: <30 فولت

• الإشارة المحلية: 8 مصابيح LED لحالة القناة

• العلامة: CE

الاتصالات الكهربائية والطاقة

• نوع الاتصال: موصلان لكتل طرفية قابلة للإزالة

• استهلاك التيار: ≤350 مللي أمبير أو 200 مللي أمبير عند 24 فولت تيار مستمر

• أقصى تبديد للطاقة: 6 واط

الأبعاد والوزن

• العمق: 47.5 مم (1.9 بوصة)

• الارتفاع: 125 مم (4.9 بوصة)

• العرض: 141.5 مم (5.6 بوصة)

• الوزن: 0.24 كجم (0.53 رطل)

---
