140DAO85300

نظرة عامة

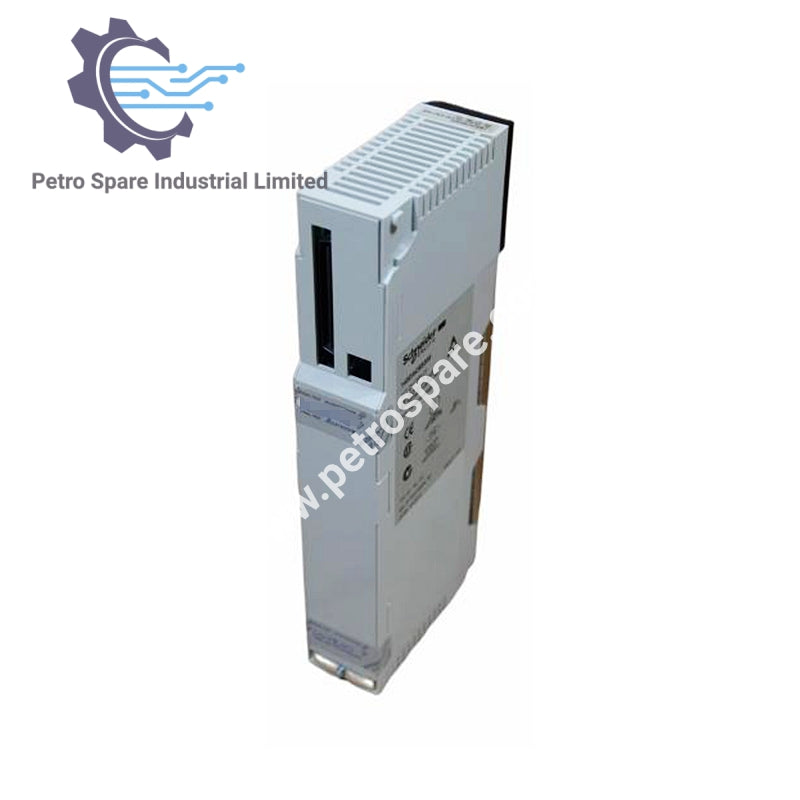

140DAO85300 هو وحدة إخراج منفصلة لـ Modicon Quantum مع 32 مخرج تيار متردد تعمل عند 20 إلى 253 فولت تيار متردد.

تفاصيل الإخراج

• عدد المخارج: 32

• المجموعات: 4 مجموعات من 8 قنوات

• جهد الإخراج: 20 إلى 253 فولت تيار متردد

• أقصى تيار تحميل: 16 أمبير RMS لكل وحدة، 4 أمبير RMS لكل مجموعة

• أقصى جهد إخراج: 300 فولت RMS (10 ثوانٍ)، 400 فولت RMS (دورة واحدة)

• تيار التسرب: 0.88 مللي أمبير عند 230 فولت في حالة الإيقاف

• تيار الإخراج: 1 أمبير RMS لكل مخرج (20–253 فولت)

• تيار الاندفاع: 2.5 أمبير لمدة 1 مللي ثانية

• تصنيف DV/dt: 400 فولت/مللي ثانية

الأداء

• زمن الاستجابة: ≤0.5 مللي ثانية (من الحالة 0 إلى 1 ومن 1 إلى 0)

• العنونة: كلمتا إخراج

الحماية

• الحماية الداخلية: صمام أمان 4 أمبير ومرشح RC

• تبديد الطاقة: 1.60 + (1.0 فولت × إجمالي تيار تحميل الوحدة) واط

المؤشرات

• اتصال الحافلة: LED أخضر واحد (نشط)

• الخلل: LED أحمر واحد (تم الكشف عن خلل خارجي)

• الحالة: 32 LED أخضر (حالة الإدخال)

الكهربائية والفيزيائية

• تيار الحافلة: 320 مللي أمبير

• تنسيق الوحدة: قياسي

• الوزن: 0.45 كجم

الظروف البيئية

• درجة حرارة التشغيل: 0 إلى 60 درجة مئوية

• درجة حرارة التخزين: -40 إلى 85 درجة مئوية

• الرطوبة: 95% غير مكثفة

• أقصى ارتفاع: ≤5000 متر

---
