140CPU67160S

نظرة عامة

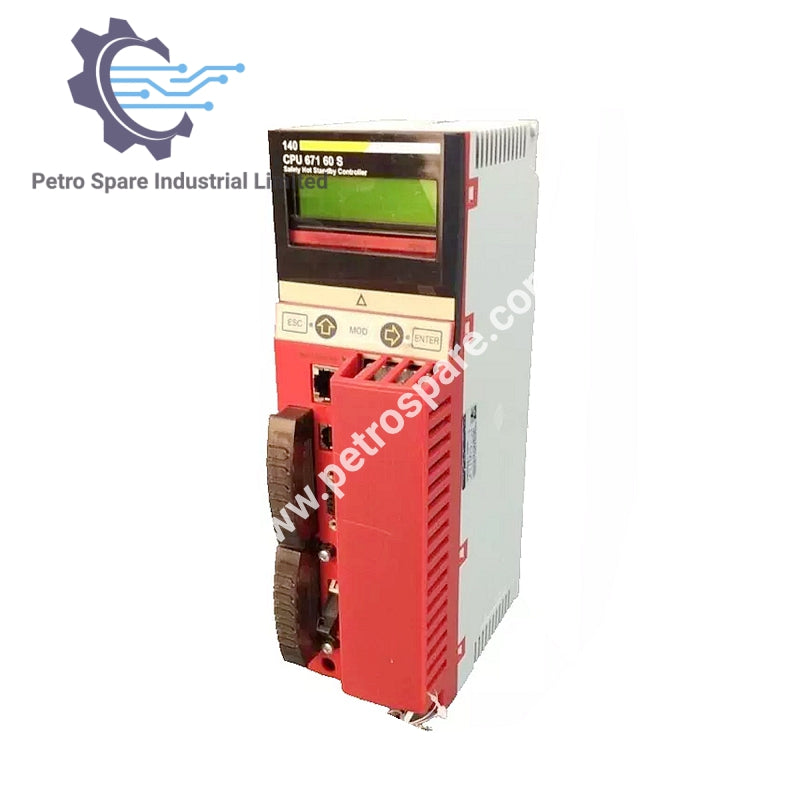

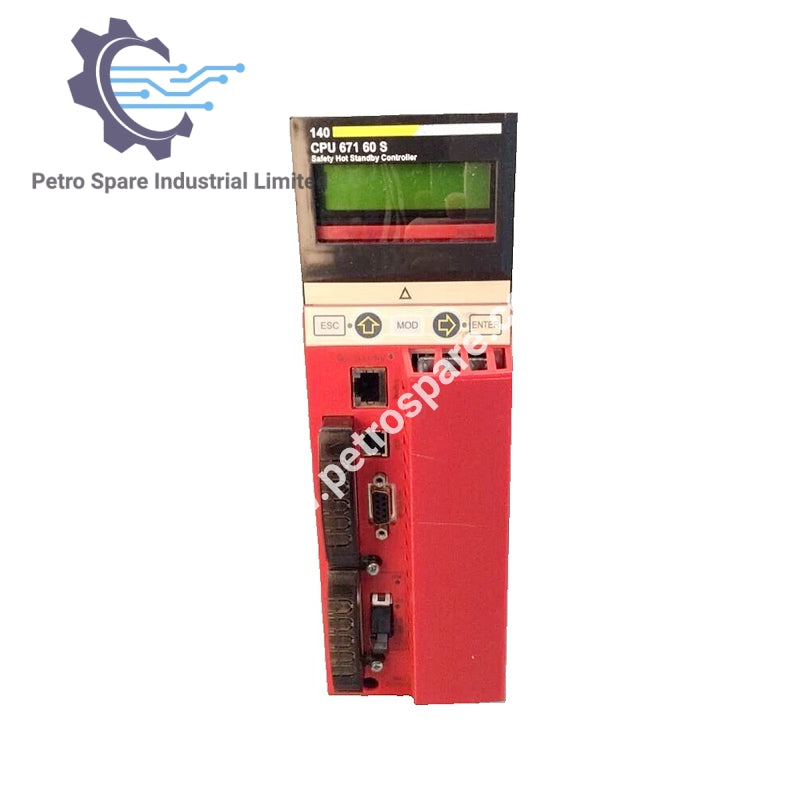

ال 140CPU67160S هو معالج أمان Schneider Unity بسعة 1024 كيلوبايت من ذاكرة الوصول العشوائي وسرعة ساعة 266 ميجاهرتز.

تكوين المداخل/المخارج

• الفتحات: 2, 3, 4, 6, 10, 16

• الأرفف المحلية: 1

• محطات الإدخال/الإخراج عن بُعد: 31 (1 عن بُعد)

• مدخلات/مخرجات منفصلة:
  • غير محدود محليًا (بحد أقصى 13 فتحة، غير مسموح في الاحتياطي الساخن)
  • 31,744 مدخلات ومخرجات عن بُعد

• الإدخال/الإخراج التناظري:
  • غير محدود محليًا (بحد أقصى 26 فتحة، غير مسموح في الاحتياطي الساخن)
  • 1,984 مدخلات ومخرجات عن بُعد

الوحدات والاتصالات

• الوحدات الاختيارية: 6 إيثرنت (140NOE77111)

• أقصى عدد للاتصالات:
  • 1 Modbus Plus (محلي)
  • 1 مودبوس RS232/485 (مودبوس/ASCII)
  • 1 إيثرنت TCP/IP (محلي)
  • 6 USB (محلي)

• الاتصالات المدمجة:
  • 1 Modbus (محلي)
  • 1 Modbus Plus (محلي)
  • 1 USB (محلي)
  • 1 إيثرنت TCP/IP احتياطي ساخن (140NOE77111، محلي)

الذاكرة والتطبيق

• ذاكرة RAM داخلية: 1024 كيلوبايت (512 كيلوبايت للبيانات)

• ذاكرة برنامج قابلة للتوسيع: 7168 كيلوبايت عبر PCMCIA

• تخزين ملفات قابل للتوسيع: 8 ميغابايت عبر PCMCIA

• هيكل التطبيق: مهمة رئيسية دورية/دورية واحدة

الأداء

• زمن تنفيذ التعليمة:
  • 0.09–0.12 ميكروثانية لكل كلمة
  • 0.105–0.15 ميكروثانية بولياني
  • 0.96–1.02 ميكروثانية حساب النقطة الثابتة

• زمن تنفيذ 1 ألف تعليمة:
  • 5.03 مللي ثانية (65% بولياني، 35% عددي)
  • 5.14 مللي ثانية (100% بولياني)

• عبء النظام: مهمة رئيسية 1.5 مللي ثانية

الطاقة والمؤشرات

• تيار الناقل: 2500 مللي أمبير

• البطارية:
  • السعة: 1200 أمبير ساعة ليثيوم
  • الجهد: 3 فولت تيار مستمر
  • أقصى تيار إمداد: 90 أمبير عند 60 درجة مئوية
  • عمر البطارية: 10 سنوات

• العرض: شاشة LCD، 2 سطر × 16 حرف

• مؤشرات LED:
  • نشاط إيثرنت (أخضر)
  • تصادم إيثرنت (أحمر)

الاتصالات الكهربائية

• موصل SUB-D 9 أنثى واحد (شبكة Modbus Plus)

• موصل USB نوع B أنثى واحد (اتصال الحاسوب)

• موصلان RJ45 (ناقل Modbus)

---
