10310/3/1

نظرة عامة

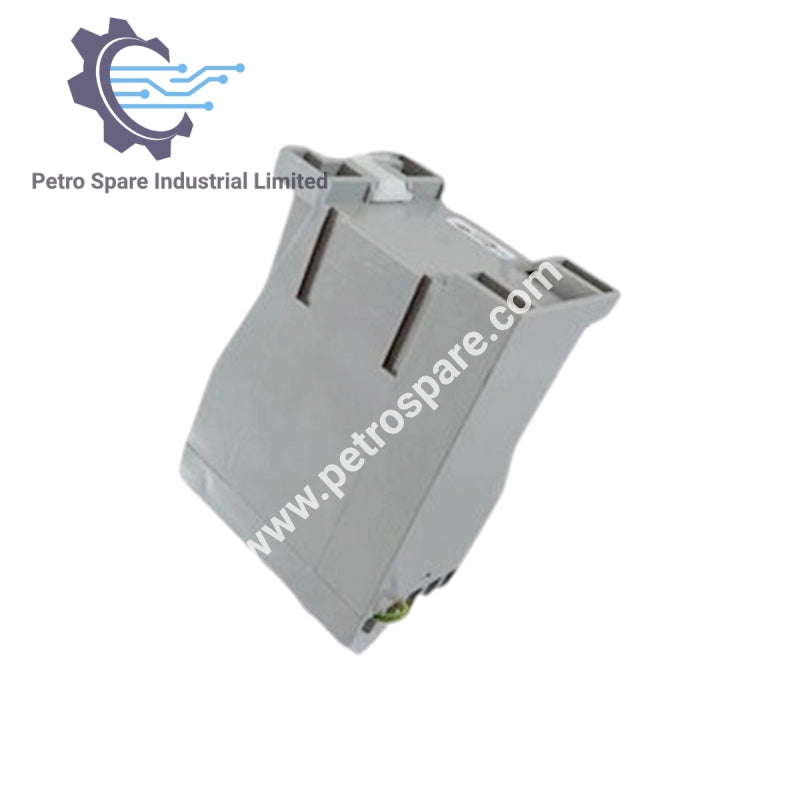

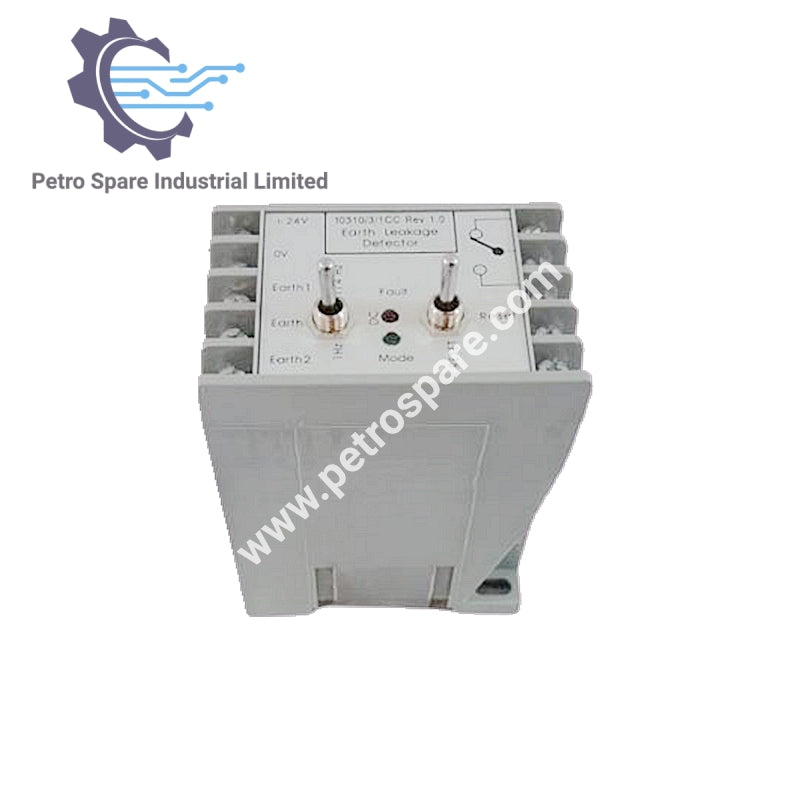

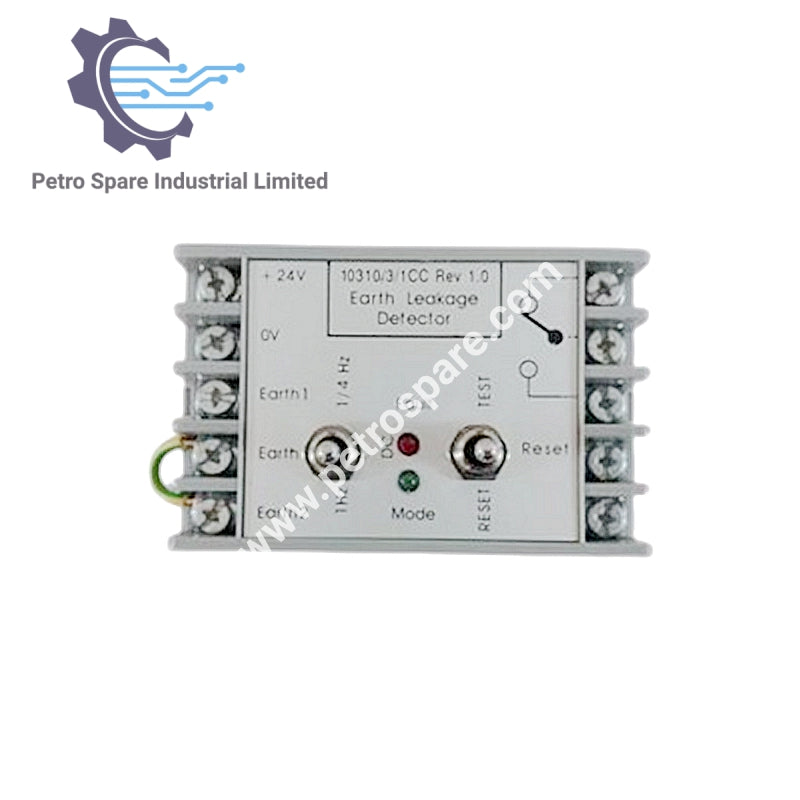

10310/3/1 هو كاشف تسرب الأرض من هانيويل (ELD) لأنظمة 24 فولت تيار مستمر.

المواصفات الكهربائية

• جهد مصدر الطاقة: 24 فولت تيار مستمر

• تيار الإمداد: الحد الأقصى 45 مللي أمبير

• جهد إدخال إعادة التعيين: 18–70 فولت تيار مستمر

• تيار إدخال إعادة التعيين: 1.1 مللي أمبير عند 24 فولت تيار مستمر

كشف الأرض

• جهد الأرض: -12 فولت تيار مستمر (لا يوجد عطل)، -30…+70 فولت تيار مستمر (عطل)

• عتبة عطل الأرض: 5.5 مللي أمبير ±1 مللي أمبير

• أقصى تيار أرضي: 25–32 مللي أمبير

• عزم الشد: 1 نيوتن متر

جهة اتصال الإخراج

• أقصى جهد: 36 فولت تيار مستمر / 30 فولت تيار متردد

• أقصى تيار: 2 أمبير

• العزل: 1500 فولت تيار مستمر / 1000 فولت تيار متردد

• مقاومة الاتصال الأولية: 30 مللي أوم

• العمر المتوقع: 100,000 عملية كهربائية، 200,000,000 عملية ميكانيكية

البيئة والفيزيائية

• درجة حرارة التشغيل: -5…+50 درجة مئوية

• درجة حرارة التخزين: -25…+80 درجة مئوية

• الأبعاد (الطول × العرض × الارتفاع): 70 × 45 × 110 مم

• قضيب DIN: TS35 × 7.5، الحد الأقصى لطول القضيب المستخدم 46 مم

---
