10102/1/1

نظرة عامة

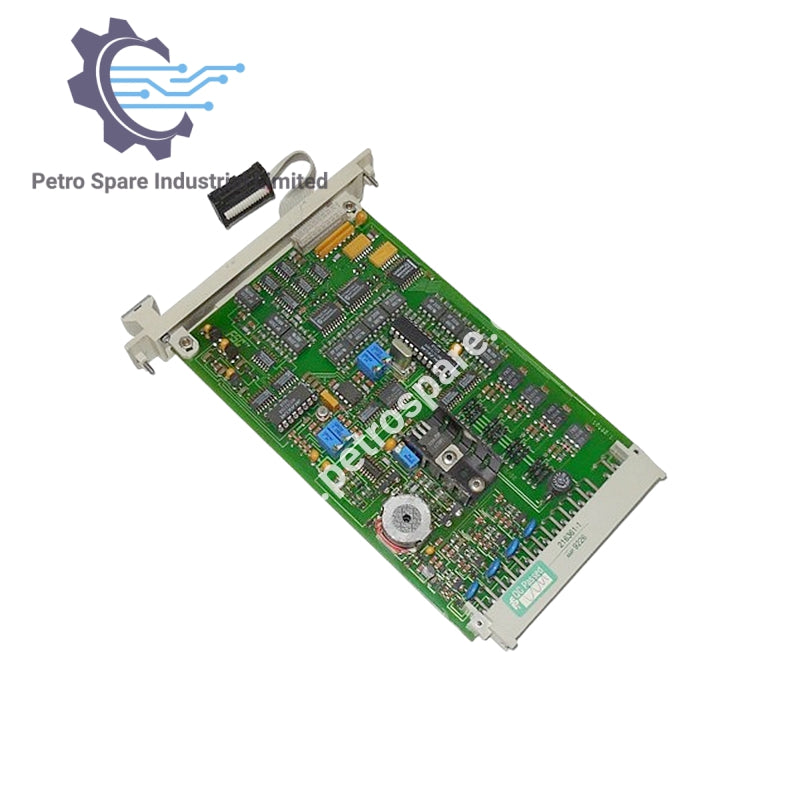

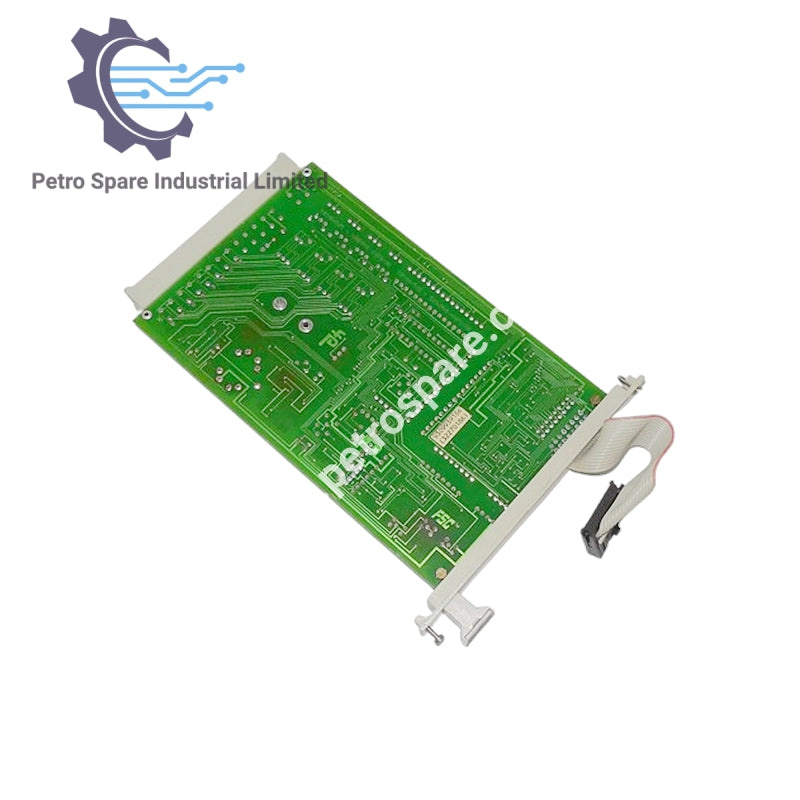

يعد  Honeywell 10102/1/1 وحدة إدخال تماثلية بأربعة قنوات مع خاصية الفشل الآمن مصممة للاستخدام في أنظمة Honeywell FSC، تدعم نطاقات الإشارة الحالية والجهدية مع طاقة حلقة مدمجة وحماية من الدائرة القصيرة.

---

متطلبات الطاقة

• 5 فولت تيار مستمر: 30 مللي أمبير

• 24 فولت تيار مستمر: 175 مللي أمبير + 25 مللي أمبير لكل إدخال نشط

---

تكوين الإدخال التماثلي

• القنوات: 4

• أنواع الإشارة:
  • التيار: 0–20 مللي أمبير / 4–20 مللي أمبير (نشط أو سلبي)
  • الجهد: 0–10 فولت / 2–10 فولت

• أقصى مقاومة للحلقة (إدخال التيار): 1 كيلو أوم

• مقاومة الإدخال:
  • التيار: 100 أوم
  • الجهد: 12.5 كيلو أوم

• مزود طاقة الحلقة: 26 فولت تيار مستمر ±1 فولت (0.2–20 مللي أمبير)، محمي من الدائرة القصيرة

• حد التيار في الحلقة: > 20 مللي أمبير (حالة صلبة)

---

الأداء والدقة

• محول A/D: 12-بت

• عدم الدقة: ≤ 0.75%

• أقصى إشارة إدخال مطلقة: –150% إلى +200% من النطاق المختار

---

الامتثال والتوافق

• إصدارات البرمجيات: جميعها مدعومة

• متطلبات المساحة: 4 TE، 3 HE (4 HP، 3U)

---

الترميز الرئيسي

• رمز الوحدة:
  • الثقب: A27
  • الدبابيس: C3، C19، C27

• رمز الرف:
  • توقفات عمياء: C11، C23، C31
  • دبوس كبير: A27

---
