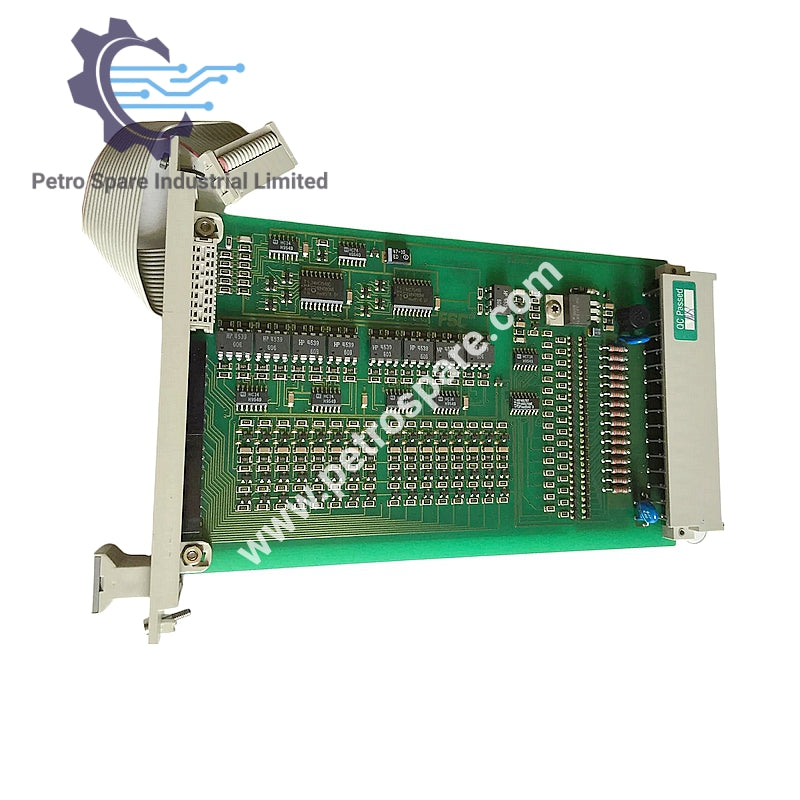

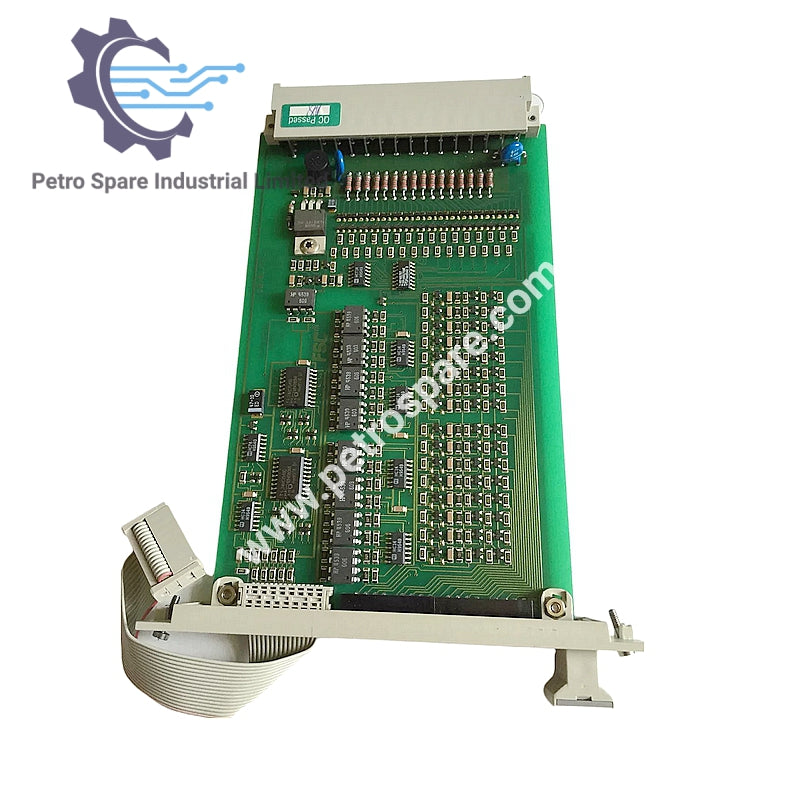

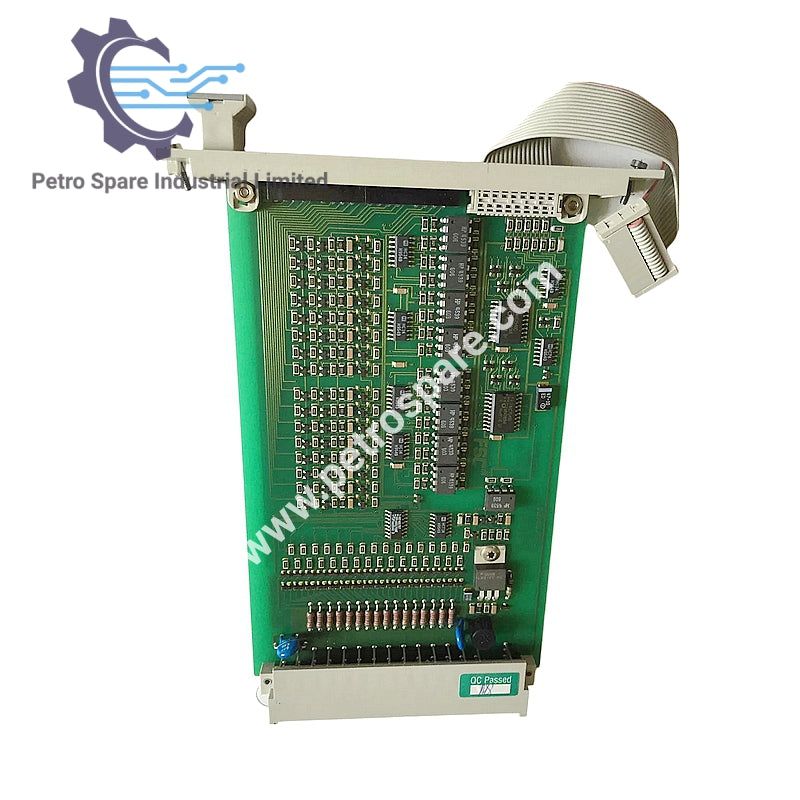

10101/2/3

نظرة عامة

• النموذج: 10101/2/3
• النوع: وحدة إدخال رقمية آمنة ضد الفشل
• القنوات: 16
• الجهد: 48 فولت تيار مستمر (خارجي)، 24 فولت تيار مستمر (داخلي)
• الوظيفة: تصميم مقاوم للفشل

متطلبات الطاقة

• الموافقات: CE، TÜV، UL
• إصدار البرنامج: ≥ 3.00
• استهلاك الطاقة:
  • 5 فولت تيار مستمر: 8 مللي أمبير
  • 24 فولت تيار مستمر (داخلي): 80 مللي أمبير
  • 48 فولت تيار مستمر (خارجي): 65 مللي أمبير (تيارات الإدخال)
• محتوى التموج (5 فولت تيار مستمر): < 0.5 فولت ذروة إلى ذروة (0-360 هرتز)

مواصفات الإدخال

• قنوات الإدخال: 16
• أقصى جهد إدخال: 70 فولت تيار مستمر
• تيار الإدخال: 4 مللي أمبير عند 48 فولت تيار مستمر
• إدخال عالي: > 30 فولت تيار مستمر
• إدخال منخفض: < 16 فولت تيار مستمر (I < 1.1 مللي أمبير)
• تأخير الإدخال: عادة 10 مللي ثانية

رموز الموصل

• موصل الوحدة: فتحات A5، C13
• موصل الرف: دبابيس كبيرة A5، C13

---
