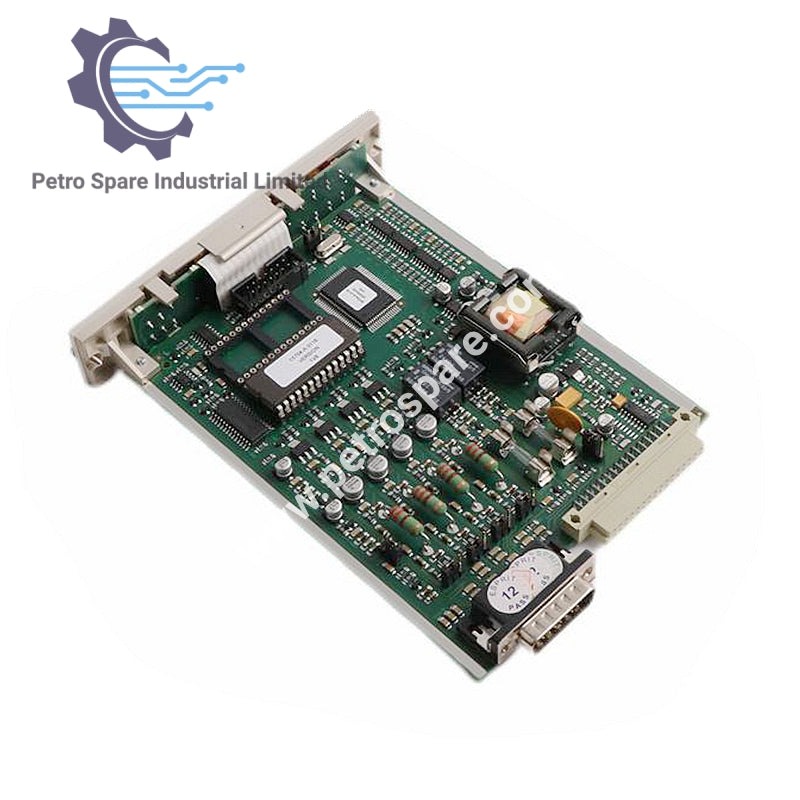

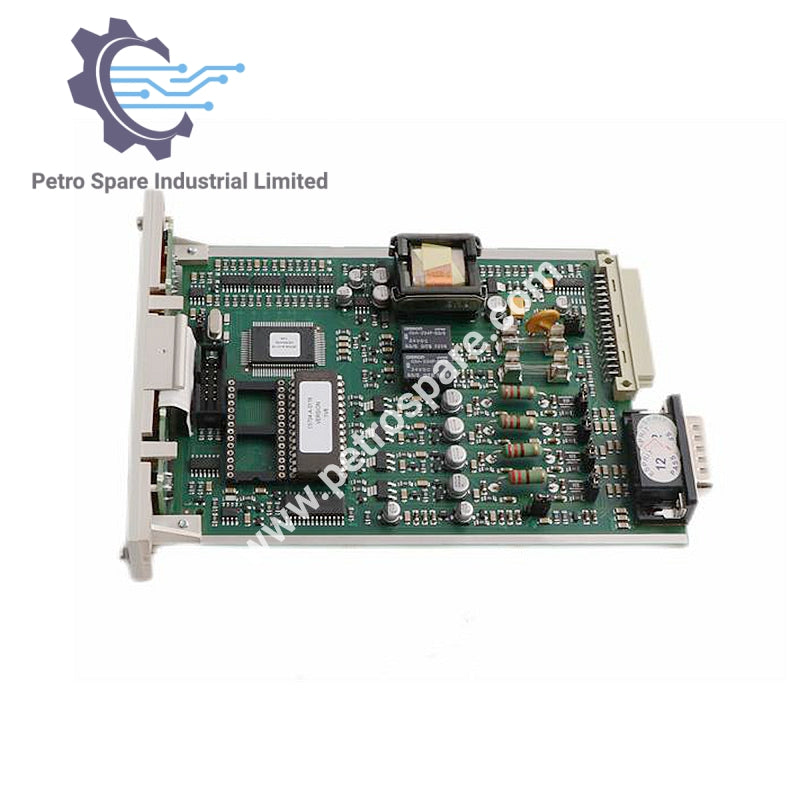

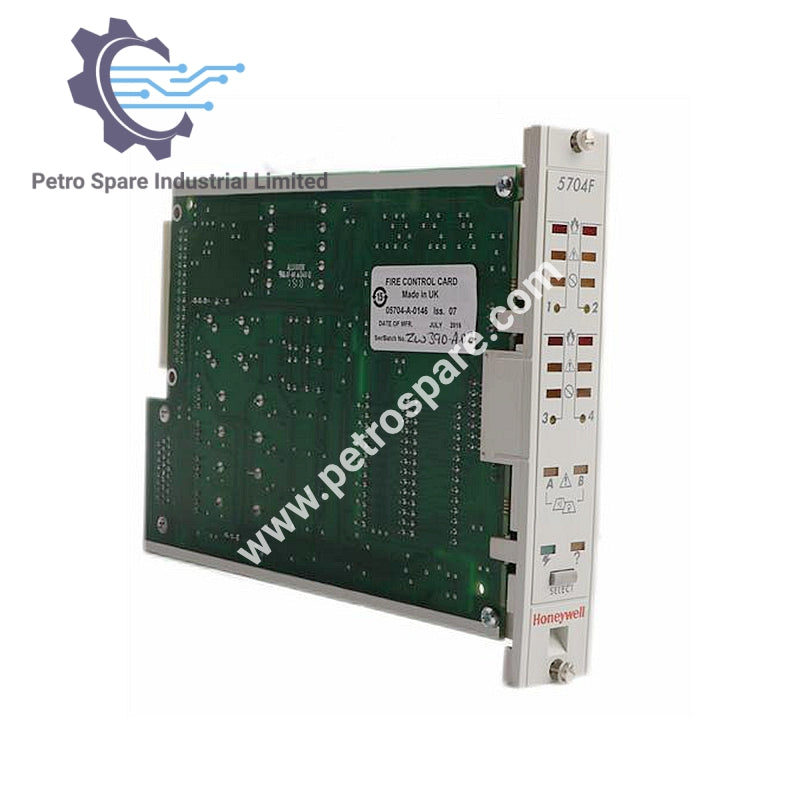

05704-A-0146

العلامة التجارية: Honeywell
رقم الطلب: 05704-A-0146
النوع: بطاقة التحكم في الحريق بأربع قنوات
البلد: USA
المخزون منخفض: تبقى 100

الوصف

Caret Down

نظرة عامة

05704-A-0146 هي بطاقة تحكم في الحريق من هانيويل بأربعة قنوات لمراقبة مناطق الحريق وإدارة المخرجات.

تكوين الإدخال والإخراج

  • مدخلات منطقة الحريق: 4 مناطق مستقلة

  • مخرجات التيار المستمر المفصولة: حلقتان مستقلتان

  • الإدخال عن بُعد: وظيفة واحدة بثلاث وظائف

  • مخرجات التتابع القابلة للتكوين: حتى 16

لوحة أمامية والطاقة

  • زر الضغط: زر مطاطي لمسي واحد لاختيار المنطقة وإعادة التعيين الموسعة

  • مزود التيار المستمر: 21–32 فولت تيار مستمر، قابل للاختيار بين مدخلات اللوحة الخلفية وبطاقة الواجهة

  • استهلاك الطاقة: 7.5 واط نموذجي، 8.5 واط كحد أقصى

مواصفات قيادة المنطقة

  • النوع: أربعة مدخلات حلقة استشعار تيار مستقلة بسلكين مع مراقبة الأعطال

  • مزود الحلقة: مزود التيار المستمر للنظام، الجهد محدود إلى +24 فولت تيار مستمر كحد أقصى

  • مقاومة استشعار الحلقة: 220 أوم (قابل للاختيار 330 أوم مكافئ حاجز I.S.)

  • أقصى مقاومة خط: 100 أوم

  • إنهاء نهاية الخط: 5.1 كيلو أوم (نموذجي)

  • كشف الأعطال: دائرة مفتوحة، دائرة قصيرة

  • نقاط إنذار إدخال المنطقة:

    • عطل دائرة مفتوحة: 0–3 مللي أمبير

    • تشغيل عادي: 3–10 مللي أمبير

    • إنذار حريق: 10–30 مللي أمبير

    • عطل دائرة قصيرة: 30–50 مللي أمبير

  • دقة نقطة ضبط الإنذار: خطوات 1 مللي أمبير

مواصفات دائرة الإخراج

  • النوع: حلقتان مستقلتان للإخراج التيار المستمر المفصول والمفصول بسلكين مع مراقبة الأعطال

  • جهد الإخراج: مزود التيار المستمر للنظام

  • تيار الإخراج: 1 أمبير كحد أقصى
