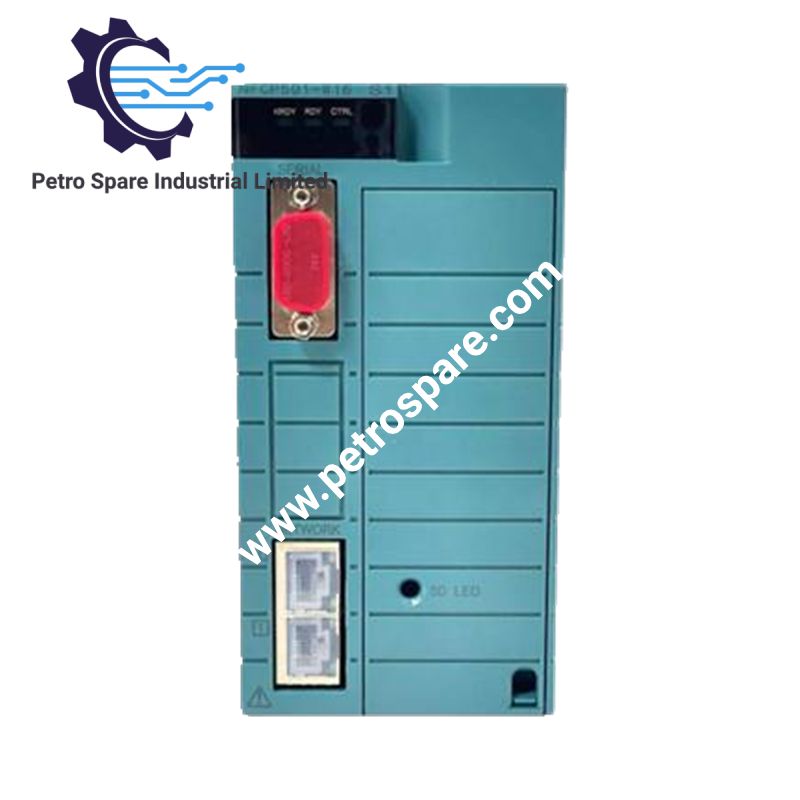

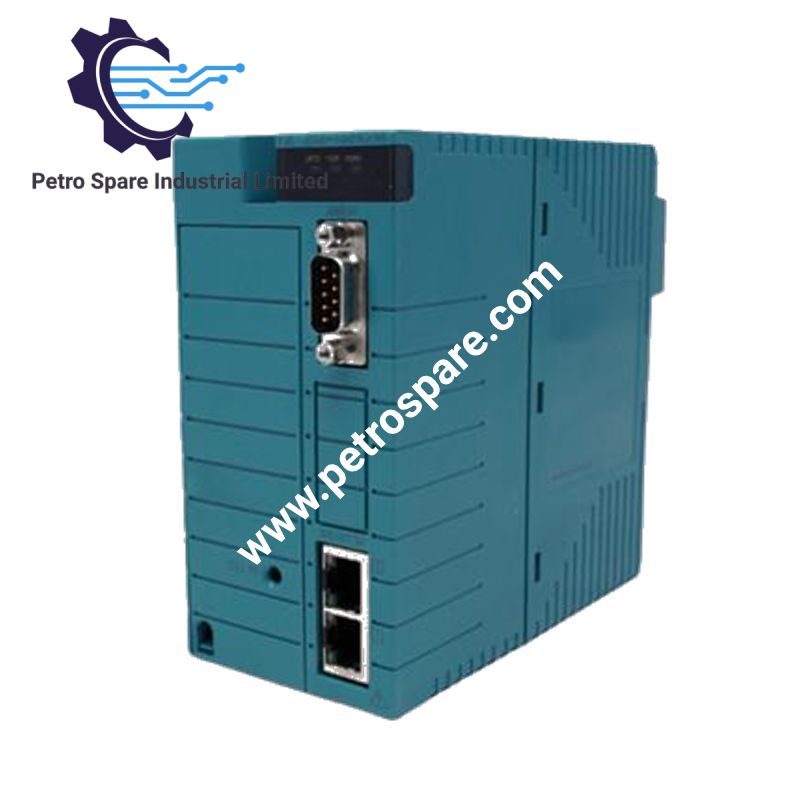

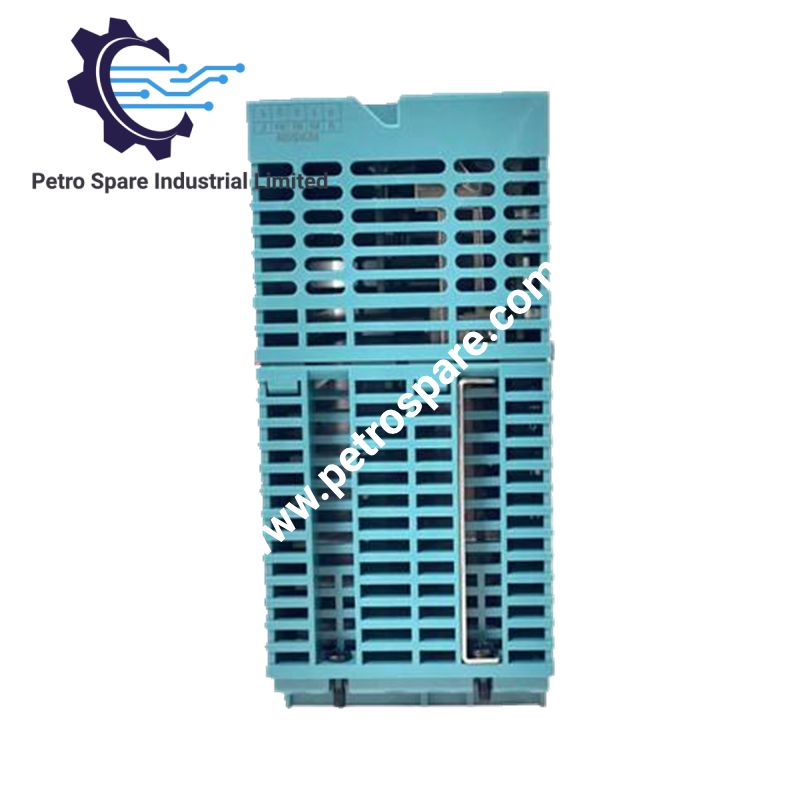

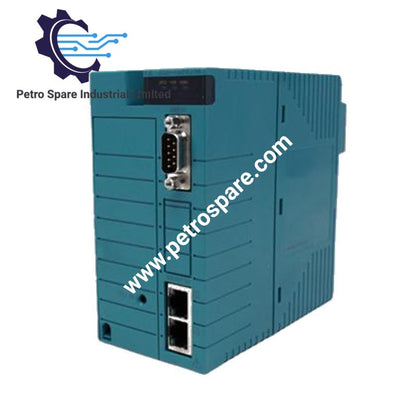

NFCP501-W05/S01

Die Yokogawa NFCP501-W05/S01 word in die verskafte spesifikasies as ’n SVE-module vir die STARDOM FCN-500-outonome beheerstelsel geïdentifiseer. Die gelyste hardewarekenmerke sluit ECC-beskermde SDRAM, ingeboude flitsgeheue, ’n SD/SDHC-kaartgleuf, Ethernet-konnektiwiteit en ’n RS-232C-seriële koppelvlak in. Die verskafte data beskryf ook dubbel-SVE-warmbystand-oortolligheid en ondersteuning vir IEC 61131-3-programmeertale.

Hardeware-argitektuur en geheue

Die gelyste geheuekonfigurasie sluit 256 MB ECC-RAM en ingeboude flitsberging in. ECC-geheue spoor ondersteunde geheuefoute op en korrigeer dit, terwyl flitsgeheue gestoorde data behou sonder voortdurende kragtoevoer. Die verskafte beskrywing noem twee flitskapasiteite, 128 MB en 1 GB; die toepaslike kapasiteit vir die volledige W05/S01-bestelkode moet bevestig word.

’n SD/SDHC-kaartgleuf word vir die laai van programme en databerging gespesifiseer. Die module word ook beskryf as een wat battery-gesteunde nie-vlugtige geheue (NVRAM) gebruik, hoewel die batterytipe, retensietydperk en vervangingsinterval nie verskaf word nie.

Kommunikasiekoppelvlakke en beheerlogika

Die verskafte spesifikasies noem twee RJ45-Ethernet-poorte met ’n tempo van 10/100/1000 Mbps en een RS-232C-seriële poort. Die Ethernet-poorte bied netwerkverbinding, terwyl die seriële koppelvlak versoenbare seriële kommunikasietoerusting ondersteun. Oortollige netwerkwerking en die ondersteunde kommunikasieprotokolle moet aan die hand van die toepaslike hardeware- en sagtewaredokumentasie nagegaan word.

Die gelyste programmeertale is IEC 61131-3-leerdiagram (LD), funksieblokdiagram (FBD), gestruktureerde teks (ST), instruksielys (IL) en sekwensiële funksiediagram (SFC). Die presiese beskikbaarheid van tale kan afhang van die toepaslike ingenieursagteware en beheerderfermware.

Oortolligheid en kragvereistes

Die verskafte beskrywing identifiseer dubbel-SVE-warmbystand-oortolligheid as ’n ondersteunde stelselkonfigurasie. Dit verwys na ’n rangskikking waarin ’n bystandbeheerder beheer kan oorneem ná ’n kwalifiserende fout van die aktiewe beheerder. Die vereiste bykomende SVE, sinchronisasiemetode, oorskakelingsvoorwaardes en versoenbaarheid met die NFCP501-W05/S01-agtervoegselkonfigurasie word nie deur die verskafte inligting bevestig nie.

Die vermelde kragvereiste is 5 V DC, met ’n gelyste maksimum stroomverbruik van ongeveer 1200 mA. Dit stem ooreen met ongeveer 6 W teen die vermelde maksimum stroom, met die aanname dat die spanning- en stroomwaardes gelyktydig geld. Bevestig die toepaslike kragtoevoer- en gleufvereistes voor installasie.

Tegniese spesifikasies

Parameter	Spesifikasie
Model	NFCP501-W05/S01
Handelsmerk	Yokogawa
Produksoort	SVE-module
Beheerderplatform	STARDOM FCN-500
Verwerker	Intel Atom E3815, 1.46 GHz
Hoofgeheue	256 MB ECC-RAM
Statiese geheue	2 MB ECC-SRAM, battery-gesteun
Ingeboude flitsgeheue	1 GB
Eksterne geheue	1 SD-kaartgleuf; SDHC, 4-32 GB, Klas 10
Ethernet-koppelvlakke	2 x RJ45, 10/100/1000 Mbps
Seriële koppelvlak	1 x RS-232C, 9-pen manlike D-sub
Kragtoevoer	5 V DC +/-5%
Maksimum stroomverbruik	1200 mA
Maksimum berekende krag	Ongeveer 6 W
Montering	SVE-modulegleufmontering
Module-afmetings (W x H x D)	65.8 x 130 x 149.3 mm
Gleuwe beset	2
Gewig	0.9 kg
Beskermingsgradering	IP20
Bedryfs humiditeit	5-95% RH, nie-kondensend
Verkoeling	Natuurlike lugverkoeling
Maksimum bedryfshoogte	2000 m

Hardewarespesifikasies is gebaseer op Yokogawa se gepubliseerde algemene spesifikasies vir NFCP501/NFCP502. Die toepaslikheid van die presiese agtervoegsel en styl moet vir die volledige bestelkode bevestig word. Yokogawa-SVE-modulespesifikasies.

Omgewings- en installasievoorwaardes

Die module word vir IP20-beskerming en natuurlike lugverkoeling gespesifiseer. Die verskafte omgewingsdata noem vibrasieweerstand van 0.15 mm piek-tot-piek van 5 tot 58 Hz en 1 G van 58 tot 150 Hz. Skokweerstand word as 15 G vir 11 ms tydens kragafskakeling aangedui, met halfsinusgolwe in die XYZ-rigtings.

Bykomende omgewingsgrense wat vir die beheerderhardeware verskaf word, sluit ’n stofkonsentrasie van 0.3 mg/m3 of minder, elektriese veldsterkte van 3 V/m of minder van 26 MHz tot 1 GHz, en elektrostatiese ontladingsgrense van 4 kV vir kontakontlading en 8 kV vir lugontlading in. Die toepaslike klassifikasie vir korrosiewe gasse word as ANSI/ISA S71.04 Klas G2-standaard aangedui, met Klas G3 as ’n opsie; bevestiging is nodig vir hierdie presiese bestelkode.

Gereelde vrae

V: Kan die NFCP501-W05/S01 in ’n oortollige SVE-konfigurasie werk?

A: Yokogawa spesifiseer dupleks-SVE-konfigurasies vir die NFCP501-familie. Die gepaarde SVE-modules moet ooreenstemmende model- en agtervoegselkodes en stelselsagtewareweergawes hê. Bevestig die presiese styl en versoenbaarheid van die bestelkodes voordat ’n oortollige paar opgestel word.

V: Kan die RS-232C-poort tydens SVE-oortolligheid gebruik word?

A: Nee. Yokogawa se algemene spesifikasies meld dat die seriële poort nie gebruik kan word wanneer die SVE-modules in ’n oortollige konfigurasie opgestel is nie.

V: Watter bedryfstemperatuur moet vir keuse gebruik word?

A: Die verskafte data bevat bedryfsreekse van beide 0 tot 55 deg C en -20 tot 70 deg C. Yokogawa identifiseer ’n opsie vir ’n uitgebreide temperatuurreeks in sy SVE-agtervoegselkodering, dus moet die toepaslike grens vir die presiese bestelkode bevestig word eerder as om die wyer reeks outomaties toe te pas.

---
