F3DA08-5R

Oorsig

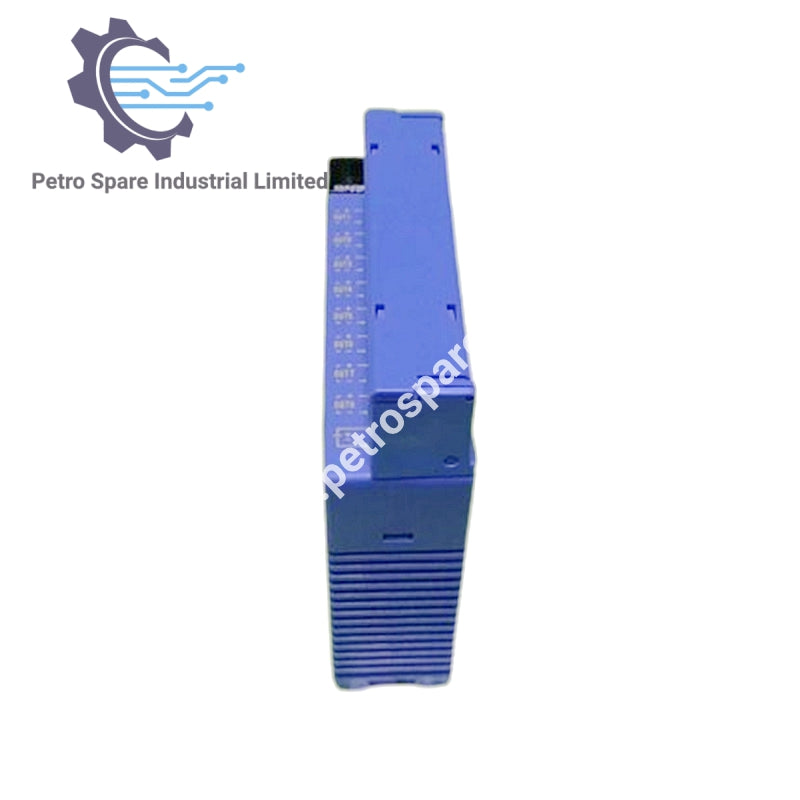

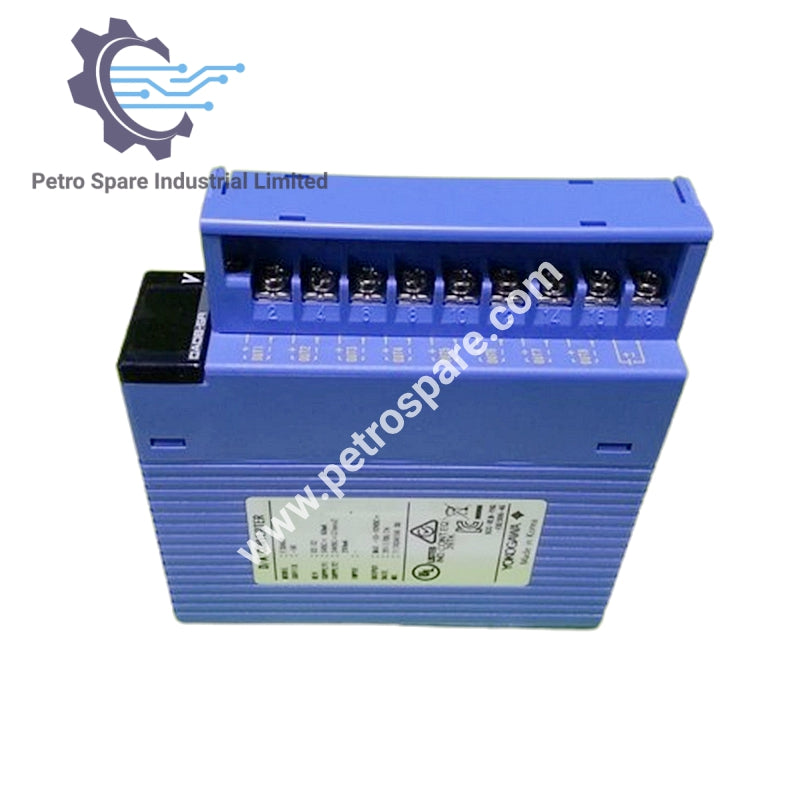

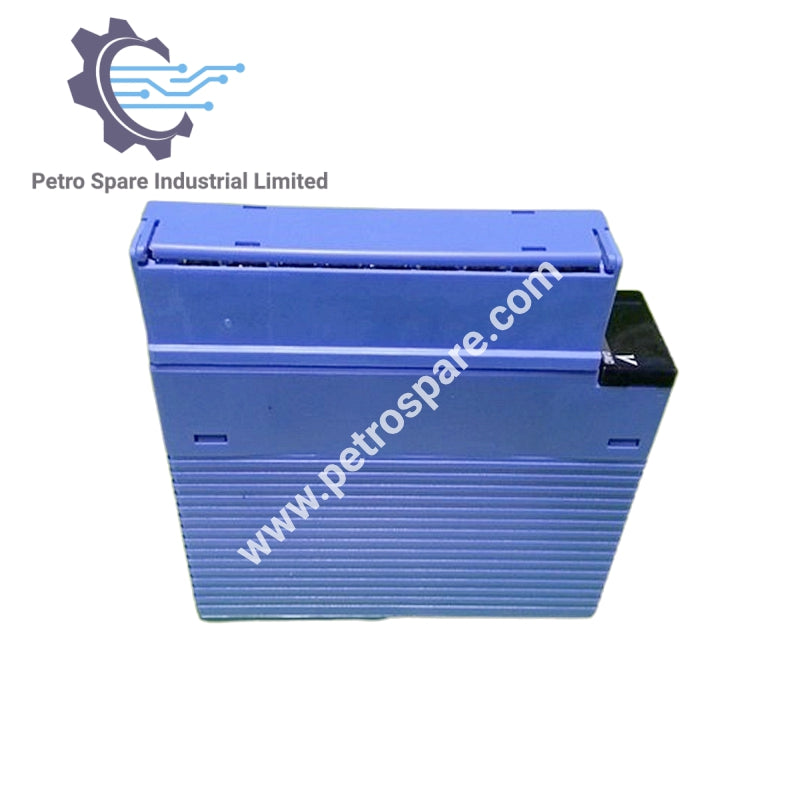

Die Yokogawa F3DA08-5R is ’n analoog-uitsetmodule ontwerp vir hoë-presisie spanningsignaalgenerering in industriële outomatiseringstelsels. Dit bied 8 uitsetkanale met vinnige opdateringstye, sinchrone DAC-vermoë, en konfigureerbare foutveilige gedrag.

Identifikasie

• Vervaardiger: Yokogawa

• Model / Tipe Aanduiding: F3DA08-5R

• Katalogusbeskrywing: Analoog-uitsetmodule

• Aantal Uitsette: 8

Tegniese Kenmerke

• Absolute Maksimumwaardes: Geen eksterne spanning of stroom mag toegepas word nie

• Isolasie:

  • Tussen uitsetterminale en interne stroombaan: geïsoleer (kapasitiewe koppeling), weerstaan 500 V DC vir 1 minuut

  • Tussen uitsetterminale of tussen uitsetterminale en eksterne kragtoevoer: nie geïsoleer nie, gemeenskaplike negatief

• Uitset Signaal Reeks (Spanning):

  • –11 tot 11 V (standaard)

  • –0.5 tot 10.5 V

  • –0.25 tot 5.25 V

  • 0.1 tot 5.25 V

• Uitset Impedansie: ≤ 0.5 Ω maks

• Gedeaktiveerde Uitset Impedansie: 1 MΩ min (100 kΩ as eksterne krag af is)

• Lekstroom by Gedeaktiveerde Uitset: ±0.5 µA maks

• Toelaatbare Laaiweerstand:

  • 1 kΩ min (vir –10 tot 10 V of 0 tot 10 V reeks)

  • 500 Ω min (vir 0 tot 5 V of 1 tot 5 V reeks)

• Toelaatbare Kapasitiewe Laai: 20 nF maks

• Uitset Opdateringstyd: 2 µs + 2 µs × (aantal kanale wat opgedateer word)

  • Voorbeeld: 4 µs (1 kanaal), 10 µs (4 kanale), 18 µs (8 kanale)

• Sinkrone Uitset: DAC van alle kanale kan gelyktydig opgedateer word

• Uitset Reaksietyd: ≤20 µs (–10 tot 10 V reeks, 2 kΩ las)

• Uitset Resolusie: 16‑bit DAC

  • ≈0.5 mV (–10 tot 10 V of 0 tot 10 V reeks)

  • ≈0.25 mV (–5 tot 5 V of 0 tot 5 V reeks)

• Algehele Akkuraatheid:

  • ±0.1% FS by 23±2 °C

  • ±0.3% FS by 0 tot 55 °C

• Skaalverdeling: Uitset signaalreeks konfigureerbaar binne –30,000 tot 30,000

• CPU Fout‑Tyd Uitset: Konfigureerbaar per kanaal

Elektriese Kenmerke

• Module Stroomverbruik: 60 mA (uitgesluit eksterne voeding)

• Eksterne Kragtoevoer:

  • Geraste spanning: 24 V DC

  • Toelaatbare reeks: 19.2 tot 30 V DC

  • Stroomverbruik: 250 mA (inskakelstroom: 1 A)

• Eksterne Verbindings: 28-punt terminaalblok

Meganiese Kenmerke

• Netto Breedte: 2.88 cm

• Netto Hoogte: 10.0 cm

• Netto Diepte / Lengte: 10.62 cm

• Netto Gewig: 0.180 kg

---
