ASI133-S00

Oorsig

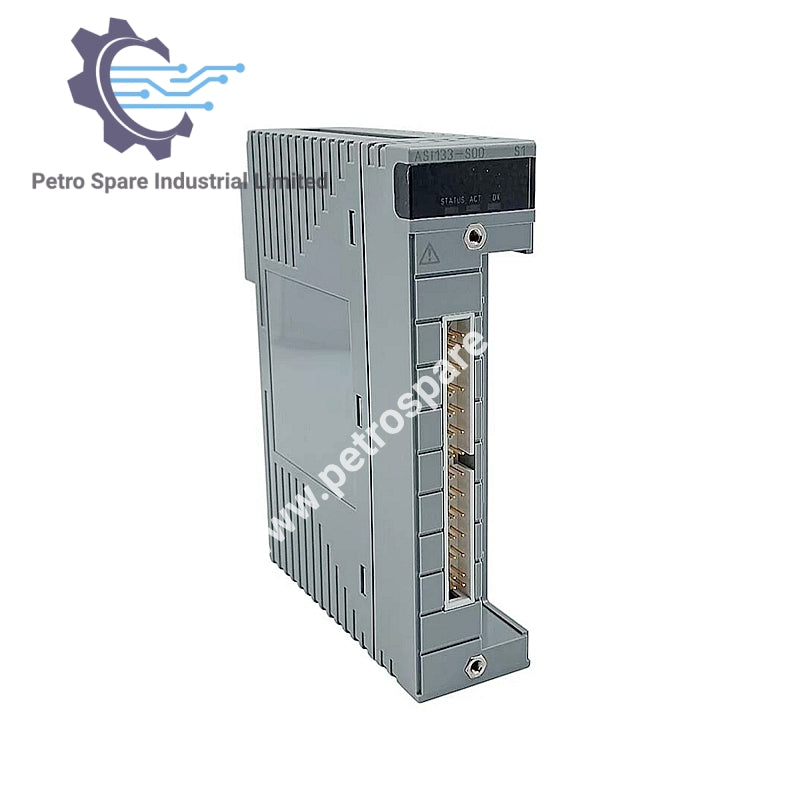

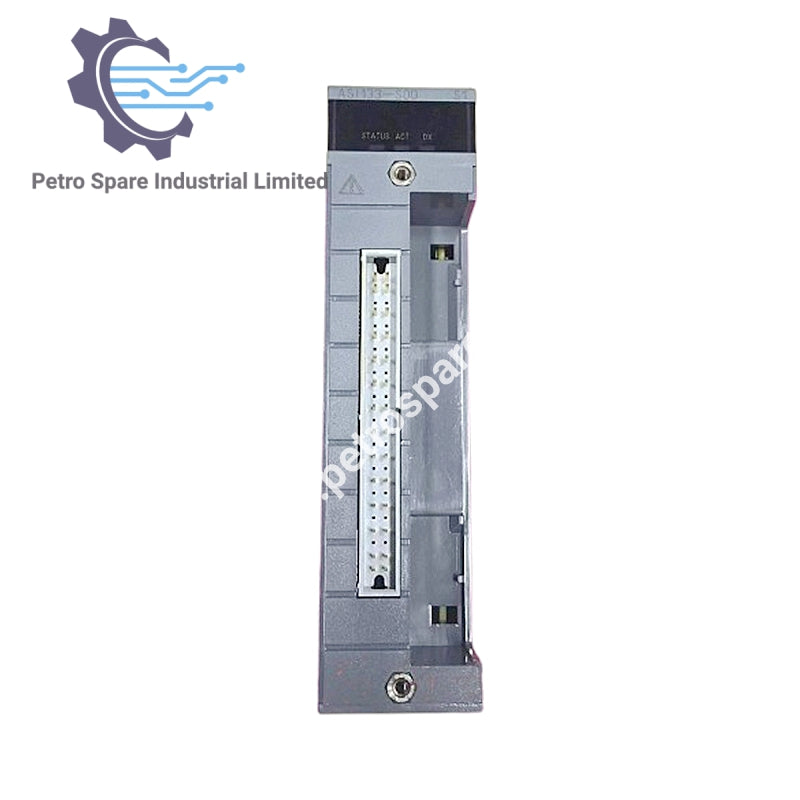

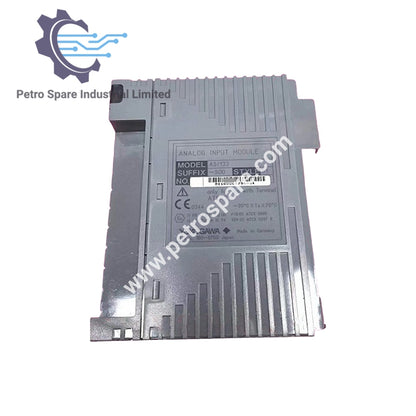

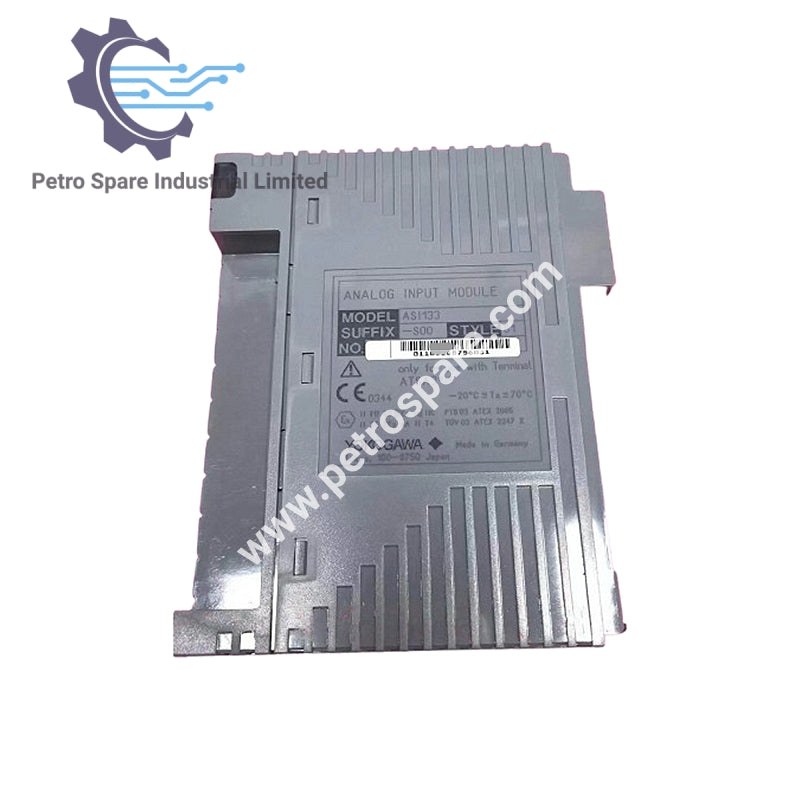

Die Yokogawa ASI133-S00 is ’n analoog insetmodule met ’n ingeboude versperring, ontwerp vir geïsoleerde stroomseinmeting. Dit ondersteun 8 kanale, HART-kommunikasie, en sluit ISA Standaard G3 en uitgebreide temperatuuropsies in.

Modulekonfigurasie

• Model: ASI133 (Analoog Insetmodule met Ingeboude Versperring, 8-kanaal, geïsoleer, 4 tot 20 mA)

• Agtervoegsel –S: Standaard tipe

• Agtervoegsel 0: Altyd 0

• Versperringstipe: Geïsoleerde koppelvlak

• HART-kommunikasie: Beskikbaar

Insetspesifikasies

• Aantal Insetkanale: 8, geïsoleer

• Insetsein: 4 tot 20 mA

• Toelaatbare Insetstroom: 22.5 mA

• Weerstand teen spanning: 1500 V AC

• Insetweerstand (Krag AAN, 2-draad): 400 Ω (I = 20 mA) tot 750 Ω (I = 4 mA)

• Insetweerstand (Krag AAN, 4-draad): 485 Ω (I = 20 mA) tot 925 Ω (I = 4 mA)

• Insetweerstand (Krag AF): 1 MΩ of groter

• Nauwkeurigheid: ±16 µA

• Stapreaksietyd: 100 ms

• Data-opdateringsperiode: 10 ms

• Uitsenderkragtoevoer: 16 V DC of hoër (uitsetstroomlimiet: 20 mA)

• Maximum Normale Modus Insetspanning (4-draad uitsender): 25 V

• Temperatuurdryf: ±16 µA / 10 °C

Elekttriese Eienskappe

• Maximum Stroomverbruik (5 V DC): 150 mA

• Maximum Stroomverbruik (24 V DC): 450 mA

---
