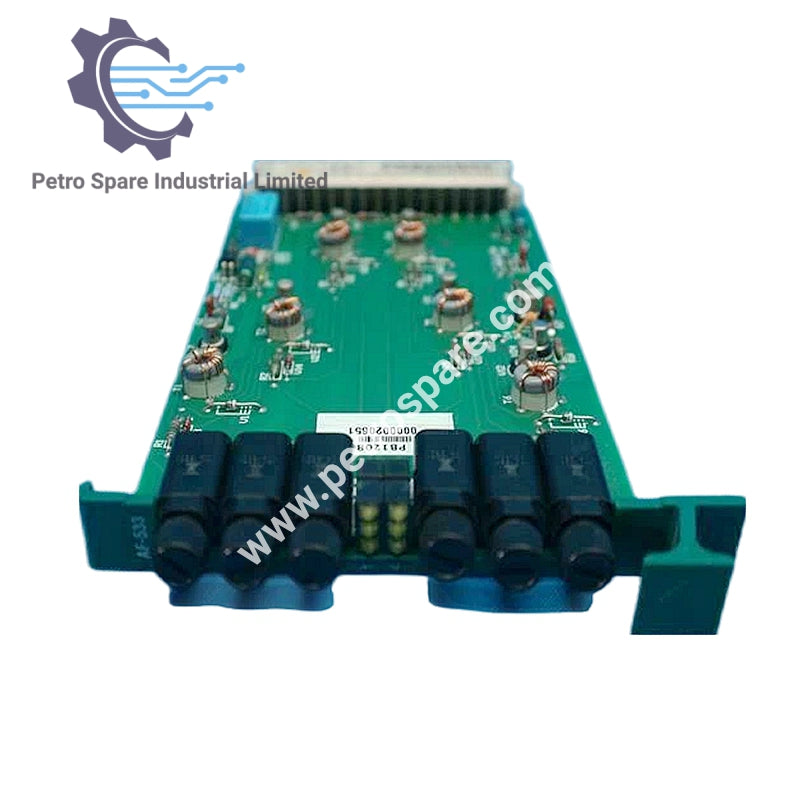

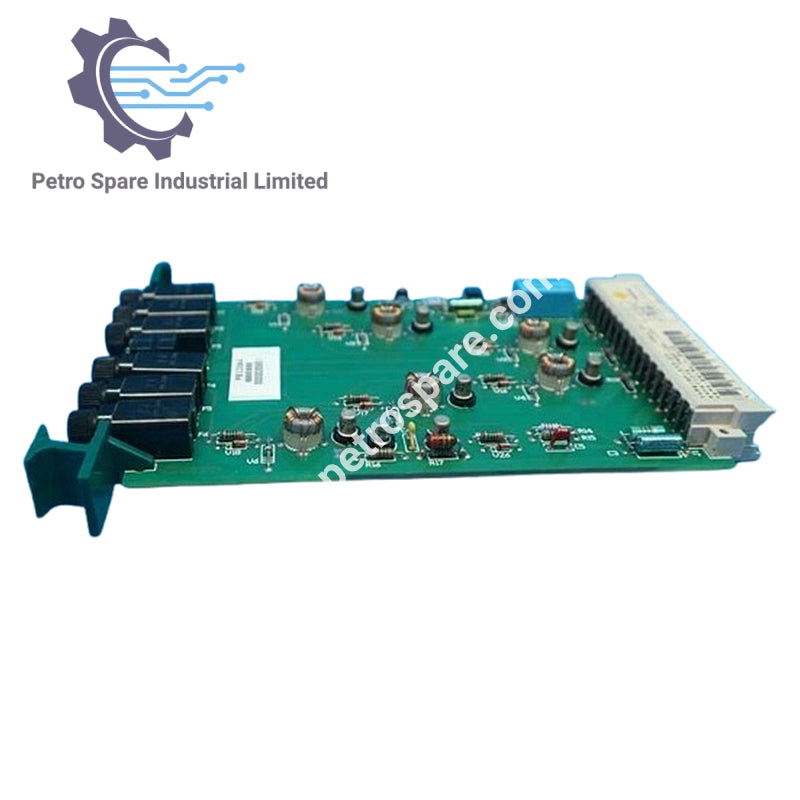

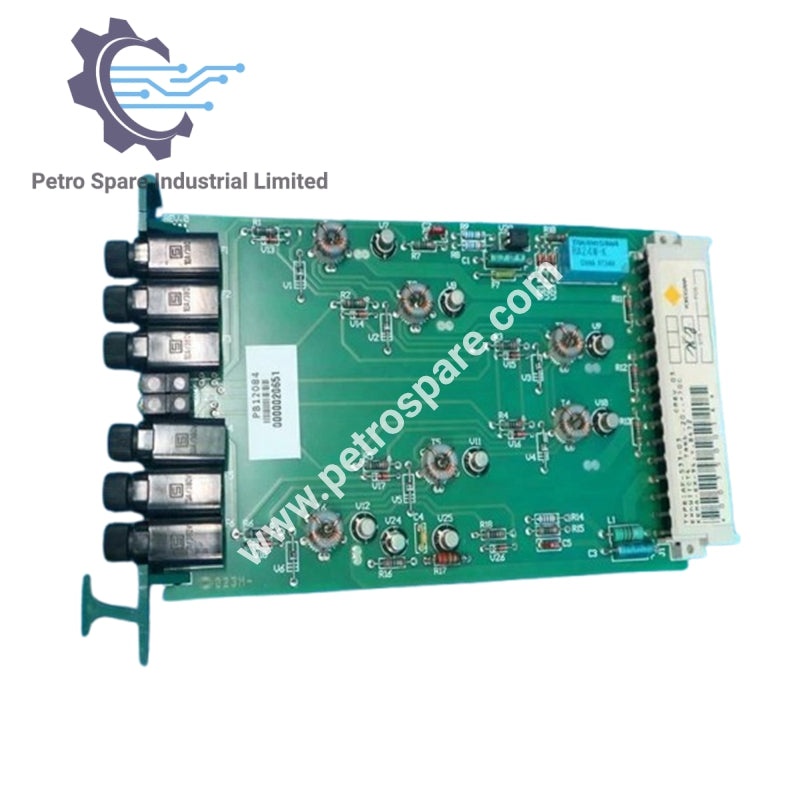

AF-533-03

Oorsig

• Model: AF-533-03

• Tipe: Sekeringmodule (2 A vinnig)

• Kanale: 6

• Formaat: Enkel Euro 3TE (160 × 100 × 15 mm)

• Verbindingsstuk: DIN 41612 Bauform F, 48p

• Identifikasie: AF-533 aan die voorkant

Omgewings-spesifikasie

• Bedryfstemperatuur: -20 tot +70 °C

• Bergingstemperatuur: -25 tot +85 °C

• Vogtigheid: ≤ 95%, geen kondensasie

• EMV: EN50081-2 (Uitsending), EN50082-2 (Weerstand)

• Skok: 10 g, 16 ms

• Vibrasie: 10–55 Hz, ±0.35 mm

Elekttriese spesifikasie

• Sekering standaard: 2 A vinnige sekering, tipies 125 mV val

• Sekering grootte: Glas 5 × 20 mm

• Sekering weerstand: ≤ 60 Ω

• Spanning maks: 150 V Gelykstroom

• Stroom maks: 5 A Gelykstroom

• Las maks: 100 W

Invoer spesifikasie

• Hulpweerstande: 100 Ω, 1%, 0.3 W (kanale 1, 3, 5)

• Relais kontakuitset: SPDT, 60 V Gelykstroom / 48 V Wisselstroom, 0.5 A

• Min omskakelingslas: 1 V, 0.5 mA

• Vaste toestand uitset: Stroomput, 24 V Gelykstroom, maks 20 mA

Uitset spesifikasie

• Statusaanwysing: Geel LED per kanaal

• Verspreidingsvertraagting: 70 ms (sekering deurgebrand → kontakuitset)

Voorsiening spesifikasie

• Veldvoorsiening: 24 V Gelykstroom ±10% (+20% tydelik), rimpel ≤ 1 Vpp

• Verbruik: 8 mA (alle sekerings in orde), 25 mA (alle sekerings deurgebrand)

Isolasie

• Sekeringkring: 0.5 kV (toets)

• Kontakuitset: 0.5 kV (toets)

Afvoer

• 0 A, sekerings in orde: 0.2 W

• 1 A, 2 A sekerings: 0.8 W

• 2 A, 2 A sekerings: 2.6 W

• 5 A, 5 A sekerings: 9.0 W (100 mV val)

• Let wel: Gebruik 6 TE monteerruimte as afvoer > 2.5 W

---
