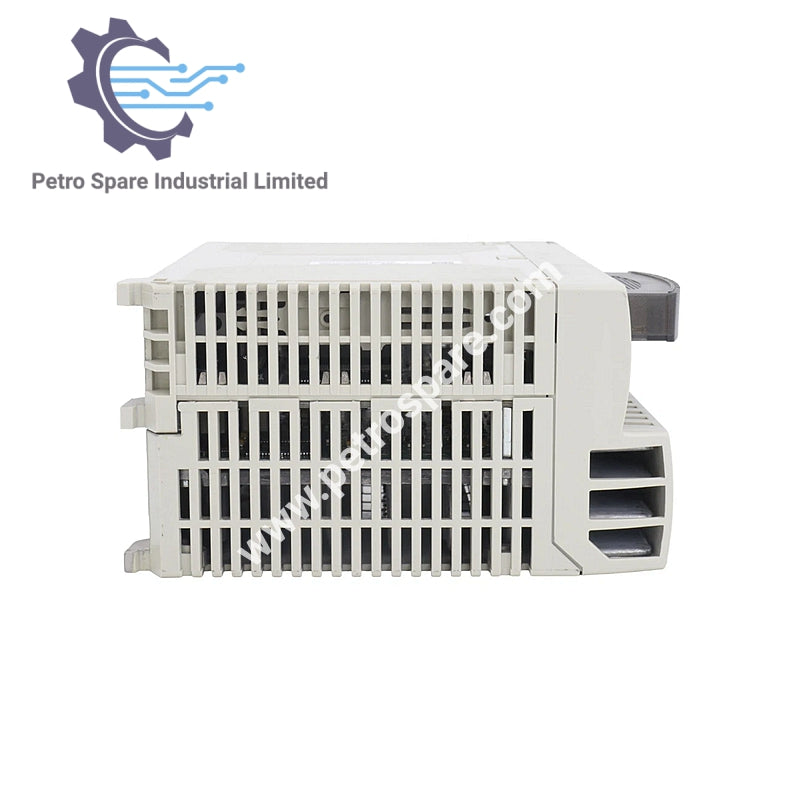

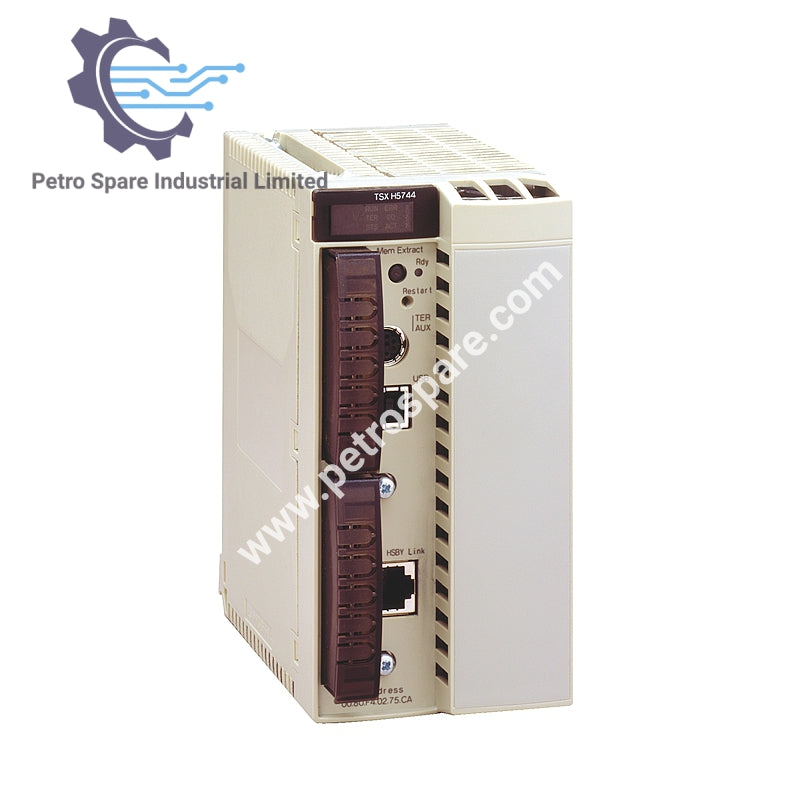

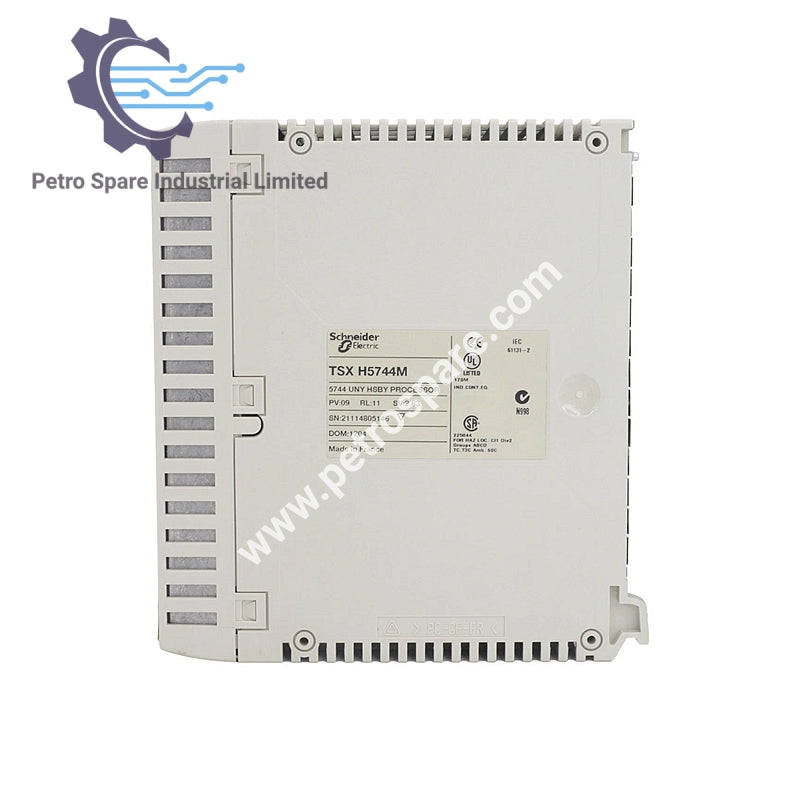

TSXH5744M

Oorsig

TSXH5744M is ’n Schneider Modicon Premium Unity-warmbystandverwerker wat hoë beskikbaarheid met oortollige medeverwerkerfunksies ondersteun en vir veeleisende outomatiseringstoepassings ontwerp is.

Identifikasie

• Produk-ID: TSXH5744M

• Produkreeks: Modicon Premium-outomatiseringsplatform

• Tipe: Unity-warmbystandverwerker

• Sagtewarebenaming: Unity Pro

• Vervanging: BMEH584040 (Modicon M580-oortollige verwerker)

I/O en kapasiteit

• Aantal rakke: 1 (6/8/12 gleuwe)

• Aantal gleuwe: 6, 8, 12

• Diskrete I/O-kapasiteit: 2048

• Analoog-I/O-kapasiteit: 256

• Toepassingspesifieke kanale: 64

• Prosesbeheerkana­le: 20–60 eenvoudige lusse

Kommunikasie

• Geïntegreerde verbindings: RS485-seriële skakel 19.2 kbit/s, Ethernet TCP/IP RJ45, USB tipe A 12 Mbit/s

• Ethernet-poort: 10BASE-T/100BASE-TX

• Kapasiteit van kommunikasie­module: 4

Geheue

• Interne RAM met PCMCIA-kaart (program): 2048 kB

• Interne RAM met PCMCIA-kaart (data): 440 kB

• Interne RAM sonder PCMCIA-kaart: 440 kB program en data

• Bykomende berging op PCMCIA-kaart: 16384 kB

• Maksimum objekareas: 32464 %MWi, 32760 %KWi, 8056 %Mi

• Data wat via CPU Sync-skakel uitgeruil word: 440 kB

• Ongelokaliseerde interne data: Onbeperk

Werkverrigting

• Toepassingstruktuur: 1 meestertaak

• Uitvoeringstyd per instruksie (Booleaans): 0.039–0.057 µs sonder PCMCIA, 0.048–0.057 µs met PCMCIA

• Uitvoeringstyd per instruksie (woord/vastepunt): 0.054–0.073 µs

• Uitvoeringstyd per instruksie (drywende punt): 0.055–0.063 µs

• Instruksies per ms: 11.4 Kinst/ms (gemeng), 15.75 Kinst/ms (Booleaans)

• Stelseloorhoofse koste: 1 ms meestertaak

Plaaslike seinverskaffing

• LED’s:

  • Groen: Ethernet-poort gereed, verwerker loop

  • Rooi: Botsingsopsporing, Ethernet-fout, I/O-fout, verwerker-/stelsel-fout

  • Geel: TER/AUX-aktiwiteit, Ethernet-diagnostiek, RX-aktiwiteit, TX-aktiwiteit

Elektriese data

• Stroomverbruik: 1880 mA @ 5 V GS

• Moduleformaat: Dubbel

Meganiese data

• Gewig: 0.61 kg

---
