6ES7322-5GH00-0AB0

Produksoorsig

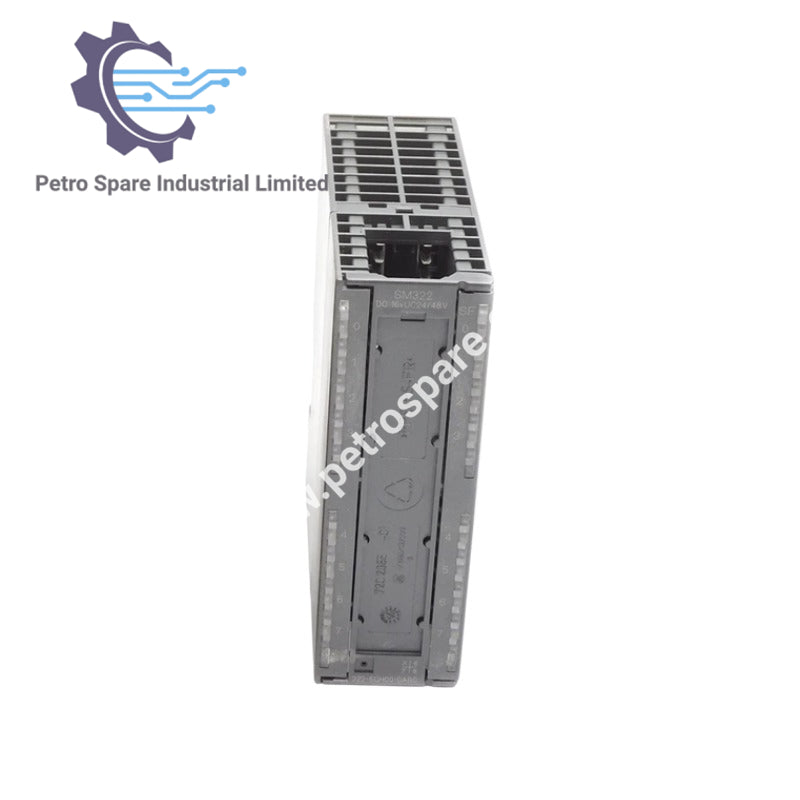

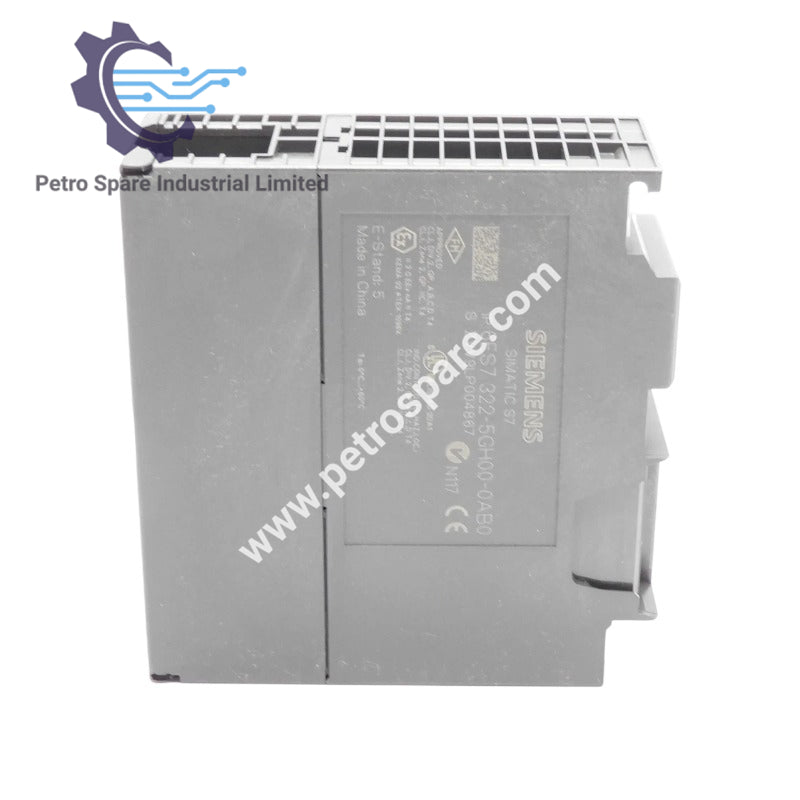

Die 6ES7322-5GH00-0AB0 is ’n SIMATIC S7-300 digitale-uitsetmodule SM 322 met 16 geïsoleerde vastestofrelais-uitsette (24–48V WS/GS, 0.5A) vir industriële outomatiseringstoepassings.

Voedingsspanning

• Netwerkbuffering: 5 ms
• Las-spanning L+ (gegradeer): 24V / 48V GS
• Toelaatbare reeks: 20.4V tot 57.6V GS
• Beskerming teen omgekeerde polariteit: Ja

Insetstroom

• vanaf voedingsspanning L+ (maks.): 200 mA
• vanaf agtervlakbus (5V GS, maks.): 100 mA

Kragverlies

• Kragverlies (tipies): 2.8 W

Digitale uitsette

• Aantal digitale uitsette: 16
• Kortsluitingbeskerming: Nee (ekstern benodig)
• Sein "1"-uitsetspanning (min.): L+ (–0.25V)
• Sein "1"-gegradeerde uitsetstroom: 0.5A
• Sein "1"-toelaatbare reeks: 0.5A maks. (0–60°C)
• Stroomstuwing (maks.): 1.5A vir 50ms; 1A vir 2s (eenmalig)
• Sein "0"-resstroom (maks.): 10 µA
• Parallelle skakeling: Nie vir verhoging van die gegradeerde waarde nie; Ja vir redundante beheer

Skakelfrekwensie (maks.)

• Weerstandsbelasting: 10 Hz
• Induktiewe belasting: 0.5 Hz
• Lamplading: 0.5 Hz

Galvaniese isolasie

• Isolasie getoets: 1,500V WS

Fisiese spesifikasies

• Vereiste vooraansluiting: 40-pen
• Breedte: 40 mm
• Hoogte: 125 mm
• Diepte: 120 mm
• Gewig: ongeveer 260 g

---
