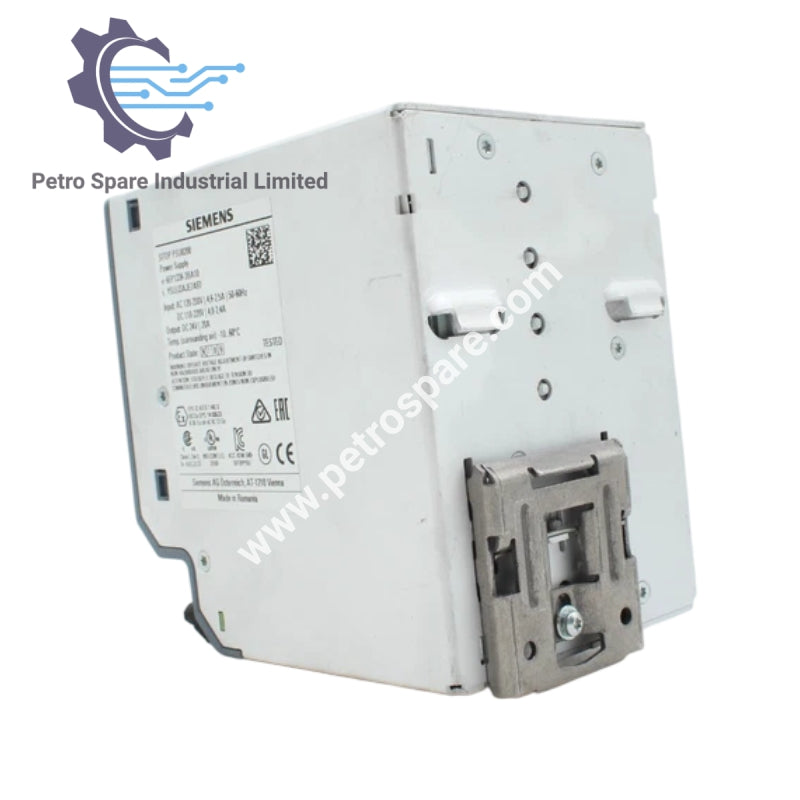

6EP1336-3BA10

Oorsig

• Model: 6EP1336-3BA10

• Tipe: Gestabiliseerde Kragtoevoer (PSU8200, 20 A)

• Toepassing: Hoë-doeltreffende industriële gelykstroomkragtoevoer vir outomatiseringsisteme, met wye AC/DC-invoerspan en vinnige regulering

Invoerkenmerke

• Voorsieningsspanning (AC): 120 … 230 V

• Voorsieningsspanning (DC): 110 … 220 V

• Invoerspanningreeks (AC): 85 … 264 V / 176 … 550 V

• Wye Reeks Invoer: Ja

• Oorspanningsvermoë: 1300 V piek, 1.3 ms

Uitvoerkenmerke

• Uitvoerspanning (DC): 24 V

• Uitvoerstroom (DC): 20 A

• Verstelbare Uitvoerspanning: 24 … 28.8 V (via potensiometer)

• Doeltreffendheid: 94%

• Kragverlies: 31 W (tipies by gegradeerde las)

• Spanningsbeheer Presisie:

  • Invoerskommeling ±15%: 0.5%

  • Lasstap 50/100/50%: 1%

• Insteltyd:

  • Lasstap 50 → 100%: 1 ms

  • Lasstap 100 → 50%: 1 ms

  • Maximum: 5 ms

Omgewingsomstandighede

• Bedryfstemperatuur: –25 … +70 °C (opstart getoets vanaf –40 °C)

• Vervoertemperatuur: –40 … +85 °C

• Bergingstemperatuur: –40 … +85 °C

• Klimaatklas: IEC 60721, 3K3 (5 … 95% humiditeit, geen kondensasie)

---
