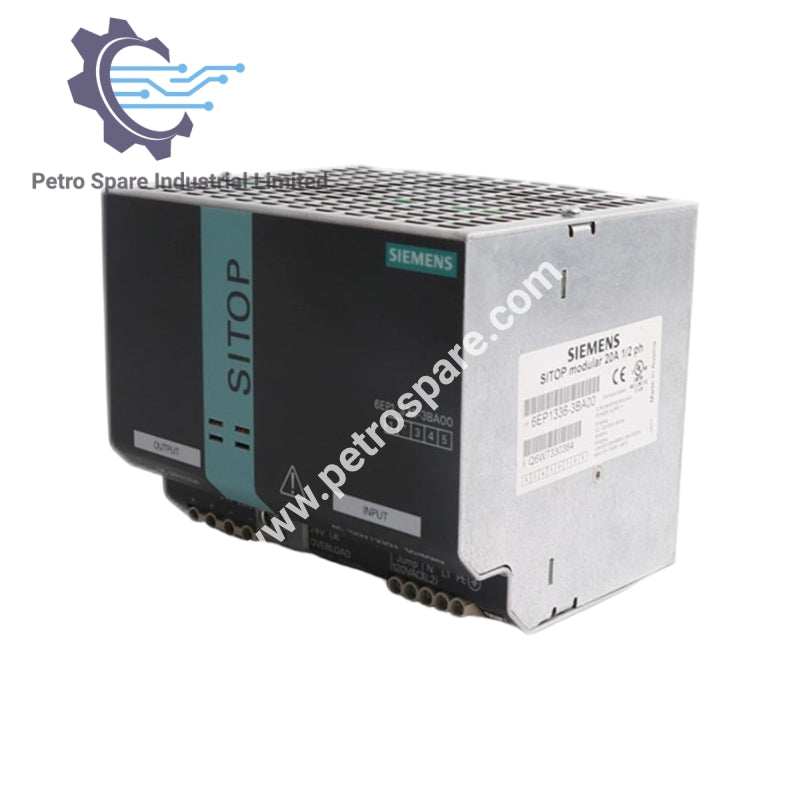

6EP1336-3BA00

Oorsig

• Model: 6EP1336-3BA00

• Tipe: Gestabiliseerde Kragvoorsiening (Modulêr, 20 A)

• Toepassing: Industriële gestabiliseerde gelykstroomvoorsiening vir outomatiseringsisteme, wat betroubare 24 V uitset by 20 A bied

Invoer Kenmerke

• Kragnetwerk: 1‑fase wisselstroom

• Voorsieningspanning (Wisselstroom):

  • Geraste waarde 120 V

  • Geraste waarde 230 V

• Insetspanningreeks (Wisselstroom):

  • 85 … 132 V

  • 176 … 264 V

• Konfigurasie: Gestel deur draadbrug; opstart vanaf Vin > 93 / 183 V

Uitset Kenmerke

• Uitsetspanning (Gelykstroom, gegradeer): 24 V

• Uitsetstroom (Gelykstroom): 20 A

• Spanningskurwe: Beheerde, geïsoleerde Gelykstroom

• Verstelbereik: 24 … 28.8 V (via potensiometer)

• Spanningverdraagsaamheid (staties): ±3%

• Netkompensasie (staties): 0.1%

• Ladingbalansering (staties): 0.1%

• Residu-golf (piek-tot-piek):

  • Maksimum: 100 mV

  • Tipies: 30 mV

• Pieke (20 MHz bandwydte, piek-tot-piek):

  • Maksimum: 200 mV

  • Tipies: 60 mV

• Statusaanwysing: Groen LED vir 24 V OK

Beskerming & Monitering

• Uitset Oorspanningbeskerming: < 35 V

• Stroombeperking (tipies): 23 A

• Kortsluitbeskerming: Konstante stroomkarakteristiek (ongeveer 23 A) of vaslê-skakeling

• Bestande Kortsluitstroom (rms): 23 A (tipies)

• Aanwysers:

  • Geel LED vir oorlading

  • Rooi LED vir vaslê-skakeling

---
