140ATI03000

Oorsig

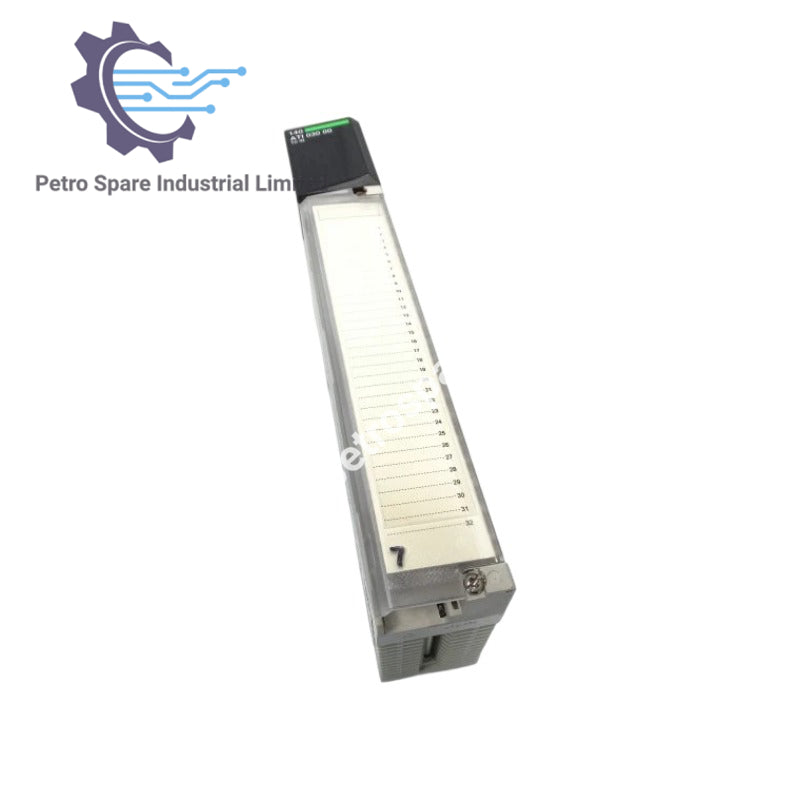

Die 140ATI03000 is ’n Modicon Quantum-analooginvoermodule met 8 kanale, ontwerp vir termokoppeltipes J, E, K, T, R en S, met 16-bis-resolusie en interne koue-aansluiting-kompensasie vir temperatuurmeting in industriële beheerstelsels.

Algemene spesifikasies

• Produkreeks: Modicon Quantum-outomatiseringsplatform
• Produk- of komponenttipe: Analooginvoermodule
• Aantal analooginsette: 8
• Adresseringsvereiste: 10 invoerwoorde
• Analooginvoerresolusie: 16 bisse
• Merk: CE

Ondersteunde termokoppeltipes

• Termokoppel J: –210°C tot +760°C
• Termokoppel E: –270°C tot +1000°C
• Termokoppel K: –270°C tot +1370°C
• Termokoppel T: –270°C tot +400°C
• Termokoppel R: –50°C tot +1665°C
• Termokoppel S: –50°C tot +1665°C

Filtertipes

• Kerffilter – 3 dB by 50/60 Hz
• Laagdeurlaatfilter met enkele pool – 3 dB by 20 Hz

Akkuraatheid

• Absolute akkuraatheidsfout: ±2°C + 0.1% van lesing (Tipes E, J, K, T); ±4°C + 0.1% van lesing (Tipes R, S)
• Lineariteitsfout: 1°C / 0.1°C / 1°F / 0.1°F vir alle termokoppeltipes
• Akkuraatheidsdrywing volgens temperatuur: 0.15 µV/°C + 0.0015% van lesing/°C (maks. laevlakspanning)

Gemeenskaplike-modus-verwerping

• Gemeenskaplike-modus-verwerping: > –120 dB by 50/60 Hz

Isolasie

• Isolasie tussen kanale en bus: 1780V WS vir 60s / 2500V GS vir 60s
• Isolasie tussen kanale: 300V GS / 220V WS

Werkverrigting

• Opdateringstyd: 1000 ms
• Fouttipe: Gebreekte draad, skaal buite bereik

Koue-aansluiting-kompensasie

• Koue-aansluiting-kompensasie: Intern, 0°C tot +60°C (+32°F tot +140°F)

Plaaslike seinering

• 1 LED (groen) vir buskommunikasie teenwoordig (aktief)
• 1 LED (rooi) vir eksterne fout
• 8 LED’s (groen) vir kanaal aangeskakel
• 8 LED’s (rooi) vir kanaalfout

Krag en drywing

• Busstroomvereiste: 280 mA
• Drywingsdissipasie: 1.5 W

Fisiese spesifikasies

• Moduleformaat: Standaard
• Produkgewig: 0.3 kg (0.7 lbs)

---
