TM3XTRA1

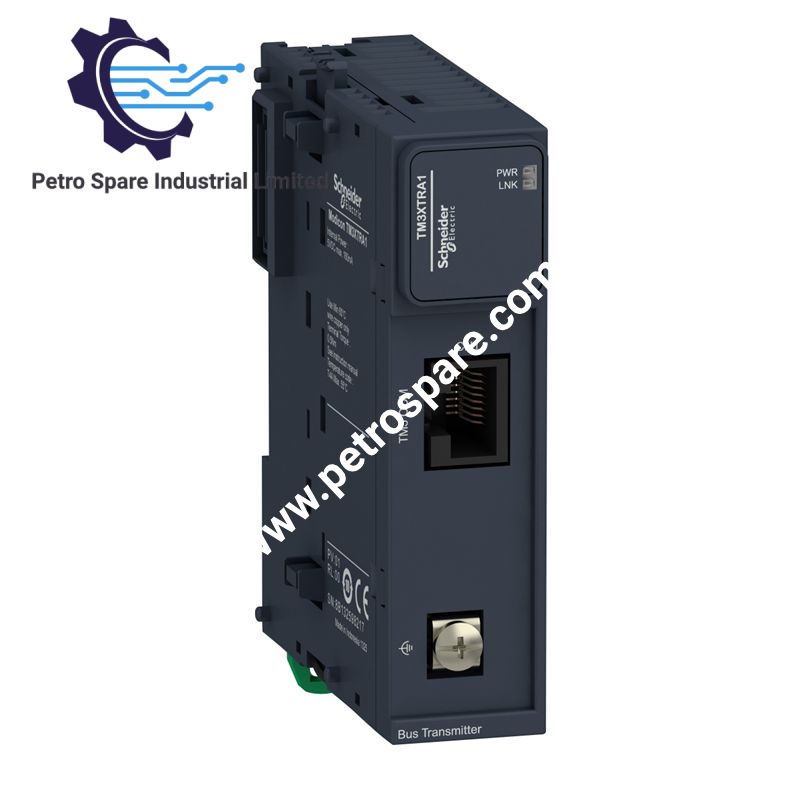

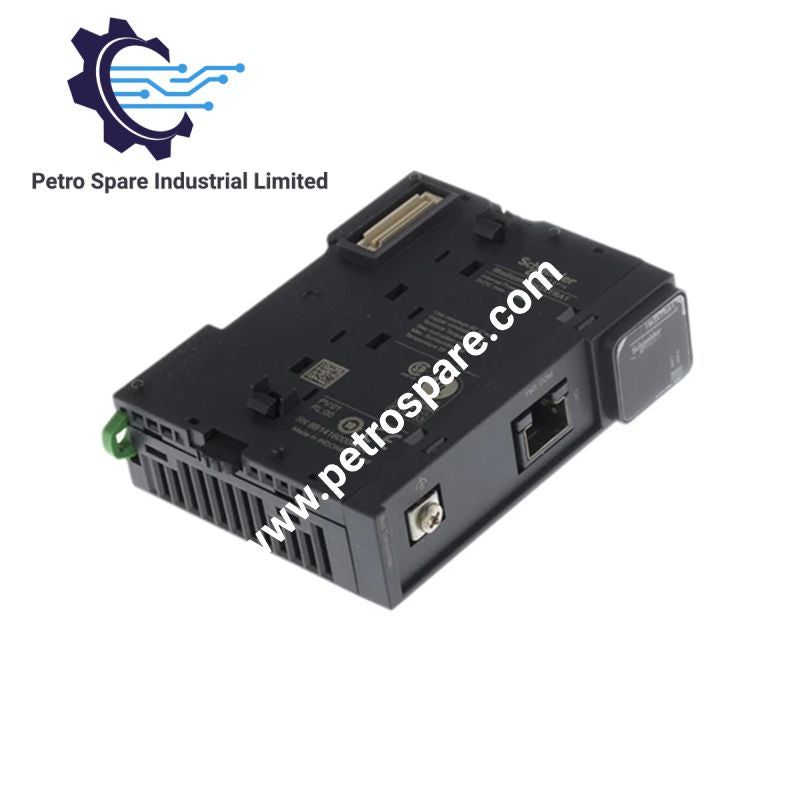

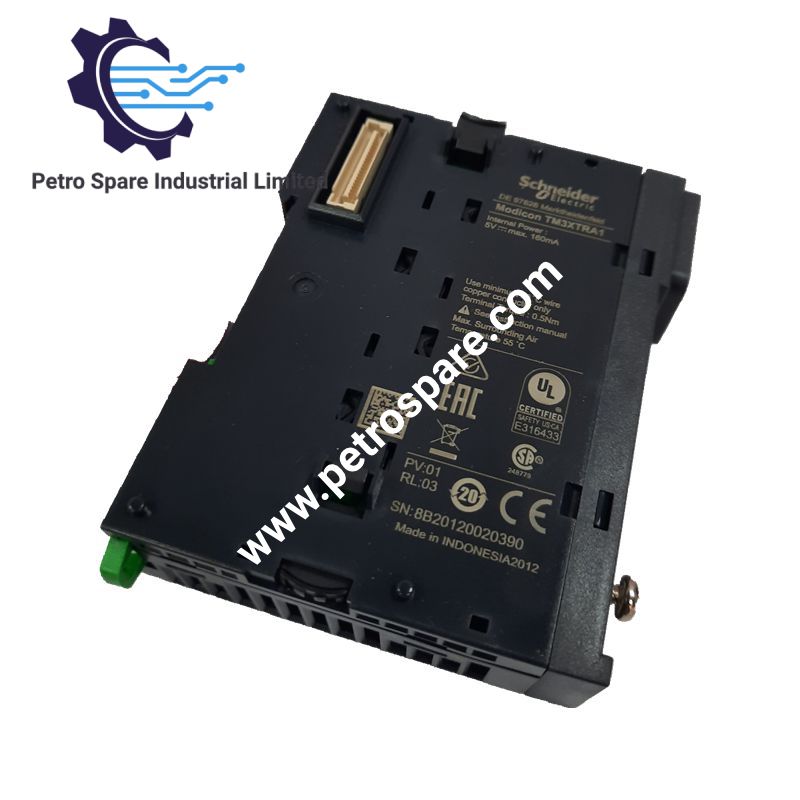

Die Schneider Electric TM3XTRA1, ook gekatalogiseer as die TM3XTRA1-afgeleë sender-module, brei die Modicon TM3-uitbreidingsbus uit tussen ’n versoenbare logikabeheerder en ’n afgeleë busontvanger. Dit gebruik ’n RJ45-verbinding vir die busuitbreidingskabel en ’n skroefklem vir funksionele aarding. Die module werk met Modicon M221-, M241-, M251- en M262-beheerders en het ’n maksimum drywingsverlies van 0.6 W.

Hardeware-spesifikasies

Parameter	Spesifikasie
Model	TM3XTRA1
Handelsmerk	Schneider Electric
Produkreeks	Modicon TM3
Produksoort	Afgeleë sendermodule
Versoenbare beheerders	Modicon M221, M241, M251, M262
Busverbinding	RJ45-aansluiting
Aardverbinding	Skroefaansluitklem
Uitbreidingskabel	2 RJ45-aansluitings; gespesifiseerde afstandsreeks vereis bevestiging deur die vervaardiger
Stroomverbruik	100 mA by 5 VDC (aan-toestand); 30 mA by 5 VDC (af-toestand)
Maksimum drywingsverlies	0.6 W
Plaaslike seinindikasie	1 groen krag-LED; 1 groen Link-LED
Montering	TH35-15-DIN-reling, TH35-7.5-DIN-reling, of paneelmontering met bevestigingstel
Afmetings (W x D x H)	23.65 x 73.3 x 90 mm
Gewig	0.065 kg
Bedryfstemperatuur	-10 tot 55 deg C (horisontaal); -10 tot 50 deg C (vertikaal)
Bergingstemperatuur	-40 tot 70 deg C
Relatiewe humiditeit	5 tot 95%, nie-kondenserend
Bedryfshoogte	0 tot 2000 m
Beskermingsgradering	IP20
Besoedelingsgraad	2
Skokweerstand	15 gn vir 11 ms
Vibrasieweerstand	3.5 mm by 5 tot 8.4 Hz; 3 gn by 8.4 tot 150 Hz
Omgewingsvoetspoor	27 kg CO2-ekw.
Sertifisering en merktekens	CE, UKCA, RCM, EAC, cULus, CSA HazLoc, GOST, Merchant Navy, C-Tick

TM3-uitbreidingsbuskommunikasie en elektriese eienskappe

Die TM3XTRA1 dra uitbreidingsbuskommunikasie oor tussen die plaaslike beheerderkant-samestelling en ’n afgeleë busontvanger deur middel van ’n uitbreidingskabel met RJ45-verbinding. Die TM3-uitbreidingstelsel gebruik ’n busaansluiting om data en krag tussen onderling gekoppelde modules te versprei.

Die module spesifiseer twee 5 VDC-busaansluitingsstroomverbruikstoestande: 100 mA wanneer dit aan is en 30 mA wanneer dit af is. Die maksimum drywingsverlies is 0.6 W. Hierdie syfers beskryf verskillende elektriese parameters en moet nie as uitruilbaar beskou word nie.

Die groen krag-LED dui die module se kragstatus aan, terwyl die groen Link-LED die skakelstatus aandui. Die omhulsel het ’n IP20-beskermingsgradering en is bedoel vir installasie binne ’n geskikte elektriese omhulsel.

Gereelde vrae (FAQ)

V: Watter Modicon-beheerders is versoenbaar met die TM3XTRA1?

A: Die module is gespesifiseer vir Modicon M221-, M241-, M251- en M262-logikabeheerders.

V: Wat is die elektriese verbruiksvereistes van die TM3XTRA1?

A: Die gespesifiseerde stroomverbruik deur die 5 VDC-busaansluiting is 100 mA in die aan-toestand en 30 mA in die af-toestand. Die maksimum drywingsverlies is 0.6 W.

V: Kan die TM3XTRA1 in ’n vertikale oriëntasie geïnstalleer word?

A: Ja. Die gespesifiseerde bedryfstemperatuurreeks is -10 tot 50 deg C vir vertikale installasie en -10 tot 55 deg C vir horisontale installasie.

Riglyne vir veldinstallasie

• Montering: Installeer die module op ’n TH35-15- of TH35-7.5-DIN-reling wat aan IEC 60715 voldoen, of gebruik ’n geskikte paneelmonteringsopstelling met die gespesifiseerde bevestigingstel.
• Busbedrading: Verbind die uitbreidingskabel met die aangewese RJ45-koppelvlak en die versoenbare afgeleë busontvanger. Bevestig die kabelspesifikasie en toegelate lengte in die amptelike installasiegids voordat ingebruikneming plaasvind.
• Funksionele aarding: Verbind die funksionele aarding deur die skroefklem volgens die vervaardiger se bedradingsinstruksies.
• Kontroles van krag en kommunikasie: Verifieer die module se kragtoevoer en inspekteer die groen krag- en Link-LED’s tydens ingebruikneming.
• Termiese bestuur: Handhaaf die toepaslike bedryfstemperatuurlimiet vir die gekose monteringsoriëntasie. Neem hitte wat deur aangrensende modules en omhulseltoerusting gegenereer word, in ag.
• Omgewingsbeskerming: Installeer die IP20-module in ’n omhulsel wat geskik is vir die terrein se vereistes ten opsigte van stof, vog en elektriese beskerming.
• Elektromagnetiese versoenbaarheid: Lei buskabels waar prakties apart van hoëstroom- en skakelkraggeleiers. Pas die vervaardiger se aardings- en kabelroeteringsvereistes toe om elektromagnetiese steuring te verminder.
• Meganiese beveiliging: Bevestig dat die module volledig aan die monteringsreling of bevestigingstelsel vas is en dat alle kabelverbindings stewig is voordat die stelsel aangeskakel word.

---
