TM3XREC1

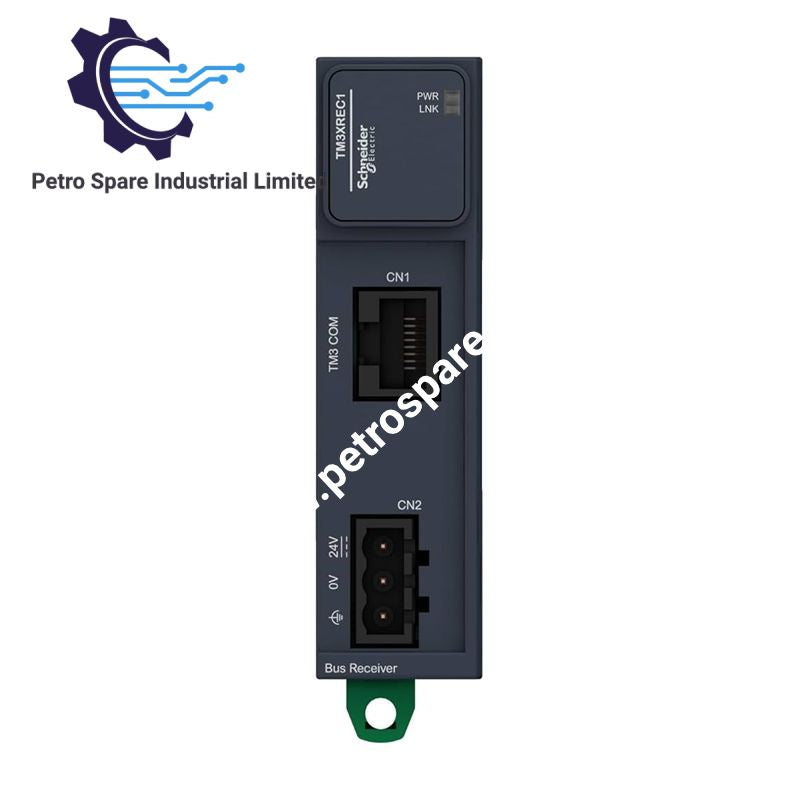

Gekonfigureer vir afgeleë I/O-uitbreiding in Modicon M221-, M241-, M251- en M262-beheerstelsels, ontvang die Schneider Electric TM3XREC1 (TM3XREC1-afgeleë ontvangermodule) busverbindings vanaf ’n afgeleë sender deur ’n RJ45-uitbreidingskabel. Dit ondersteun tot 7 I/O-uitbreidingsmodules, werk met ’n 24 VDC-toevoer en versprei busdata en -krag deur die Modicon TM3-uitbreidingskoppelvlak.

Hardeware-spesifikasies

Parameter	Spesifikasie
Model	TM3XREC1
Handelsmerk	Schneider Electric
Produkreeks	Modicon TM3
Produksoort	Afgeleë ontvangermodule
Versoenbare beheerders	Modicon M221, M241, M251, M262
Maksimum I/O-uitbreidingsmodules	7
Gegradeerde toevoerspanning	24 VDC, eksterne toevoer
Toleransie van toevoerspanning	-15% tot +20%
Stroomverbruik	40 mA by 24 VDC via buskoppelaar
Uitsetstroom van uitbreidingsbus	560 mA by 5 V; 560 mA by 24 V
Maksimum kragverlies	1 W
Elektriese verbindings	RJ45-bussenderkoppelaar; verwyderbare 3-aansluitingskroefklem vir 24 VDC-toevoer
Statusaanwysers	Groen krag-LED; groen Link-LED
Beskermingsgradering	IP20
Montering	TH35-15- of TH35-7.5-DIN-reling; plaat of paneel met bevestigingstel
Afmetings (B x D x H)	23.65 x 73.3 x 90 mm
Gewig	0.075 kg
Bedryfstemperatuur	-10 tot 55 deg C horisontaal; -10 tot 50 deg C vertikaal
Bergingstemperatuur	-40 tot 70 deg C
Relatiewe humiditeit	5% tot 95%, nie-kondenseerend
Bedryfshoogte	0 tot 2000 m
Besoedelingsgraad	2
Vibrasieweerstand	3.5 mm by 5-8.4 Hz; 3 gn by 8.4-150 Hz
Skokweerstand	15 gn vir 11 ms
Elektromagnetiese versoenbaarheid	IEC 55011 Klas A-uitgestraalde emissies
Standaarde	IEC 61131-2, UL 508, CSA C22.2 No. 142, UL 1604, CSA C22.2 No. 213
Sertifisering en merktekens	CE, UKCA, RCM, EAC, cULus, CSA HazLoc, GOST, Merchant Navy, C-Tick
Lewensiklus-koolstofvoetspoor	21 kg CO2-ekw.

Afgeleë I/O-buskommunikasie en kragverspreiding

Die TM3XREC1 voorsien die ontvangerkant-koppelvlak vir afgeleë Modicon TM3 I/O-uitbreiding. ’n RJ45-verbinding koppel die ontvanger aan die bussender, terwyl die verwyderbare skroefklemblok die eksterne 24 VDC-toevoer verbind.

Die uitbreidingsbus versprei data en krag tussen versoenbare beheerder- en I/O-komponente. Die gespesifiseerde maksimum aantal uitbreidings is 7 modules. Die ontvanger se stroomverbruik van 40 mA en maksimum kragverlies van 1 W moet in ag geneem word wanneer die elektriese las en termiese toestande van die installasie nagegaan word.

Die gelyste uitsetstroomgraderings van die uitbreidingsbus is 560 mA by 5 V en 560 mA by 24 V. Hierdie graderings moet nie geïnterpreteer word as bewys dat albei toevoere hul maksimum gegradeerde strome gelyktydig onder elke stelselkonfigurasie kan lewer nie.

Gereelde vrae (FAQ)

V: Watter Modicon-beheerders is versoenbaar met die TM3XREC1?

A: Die module word gelys vir gebruik met Modicon M221-, M241-, M251- en M262-logikabeheerders. Bevestig die beheerderhardeware en konfigurasievereistes voordat dit in bedryf gestel word.

V: Watter kragtoevoer en stroomverbruik benodig die ontvanger?

A: Die gegradeerde toevoer is 24 VDC, met ’n toleransie van -15% tot +20%. Die gespesifiseerde stroomverbruik is 40 mA by 24 VDC via die buskoppelaar, en die maksimum kragverlies is 1 W.

V: Watter installasietoestande moet nagekom word?

A: Handhaaf die gespesifiseerde bedryfstemperatuur vir die monteringsoriëntasie: -10 tot 55 deg C horisontaal of -10 tot 50 deg C vertikaal. Die omhulselgradering is IP20, dus moet die module geïnstalleer word in ’n omgewing wat toepaslike beskerming teen stof en waterindringing bied.

Riglyne vir veldinstallasie

1. Montering: Installeer die ontvanger op ’n versoenbare TH35-15- of TH35-7.5-DIN-reling, of gebruik die gespesifiseerde plaat- of paneelbevestigingstel. Bevestig die module voordat veldbedrading verbind word.
2. Kragbedrading: Verbind die eksterne 24 VDC-toevoer deur die verwyderbare 3-aansluitingskroefklem. Verifieer polariteit en toevoerspanning voordat die samestelling aangeskakel word.
3. Busverbinding: Verbind die RJ45-koppelvlak met die ooreenstemmende bussender deur die aangewese uitbreidingskabel te gebruik. Verifieer die kabelspesifikasie en toegelate roetering aan die hand van Schneider Electric se installasiedokumentasie; die verskafte data bepaal nie ’n ondubbelsinnige kabel-lengtebeperking nie.
4. Aarding en afskerming: Volg die aardings- en afskermingsinstruksies van die beheerder- en kabelvervaardiger. Hou kommunikasiebedrading waar prakties geskei van hoëstroomskakelgeleiers om elektromagnetiese steuring te verminder.
5. Termiese speling: Neem die bedryfstemperatuurbeperkings vir die gekose monteringsoriëntasie in ag. Vermy installasie langs komponente wat oormatige hitte produseer.
6. Inbedryfstelling: Gaan die groen krag- en Link-LED’s na nadat die eenheid aangeskakel is. Verifieer die beheerderkonfigurasie, die aantal uitbreidingsmodules, buskommunikasie en I/O-status voordat die beheerde proses geaktiveer word.
7. Omgewingsbeskerming: Die IP20-omhulsel is bedoel vir beskermde installasie. Voorkom geleidende besoedeling, kondensasie en blootstelling aan vloeistowwe.

---
