TM3DQ32TK

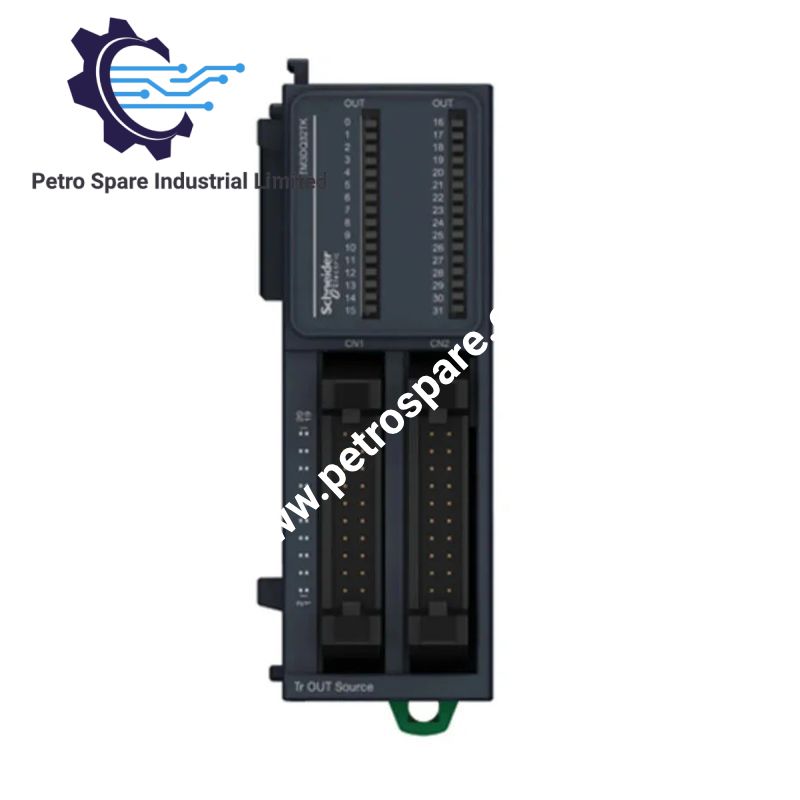

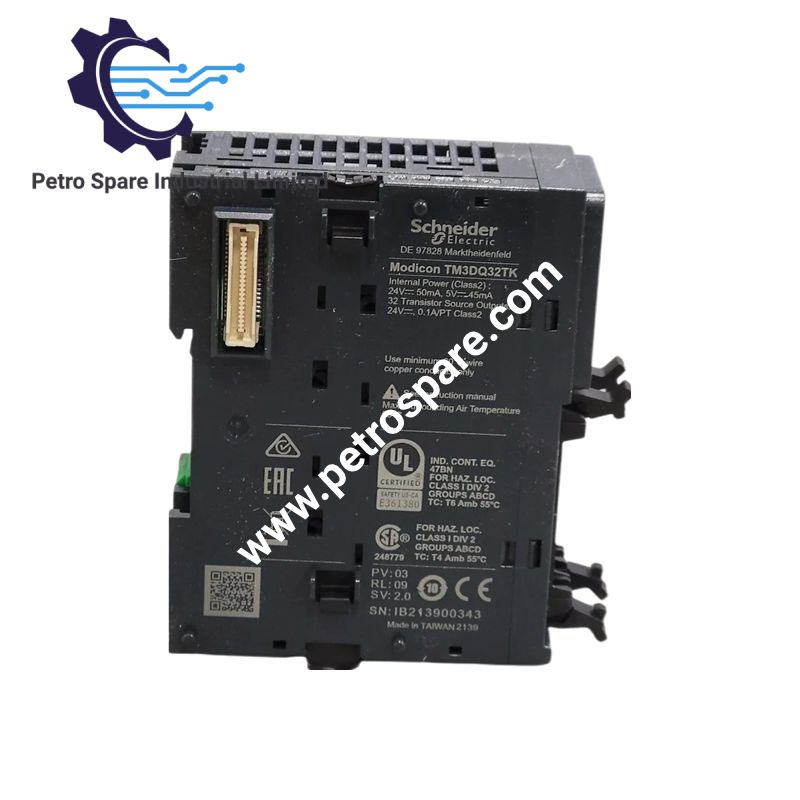

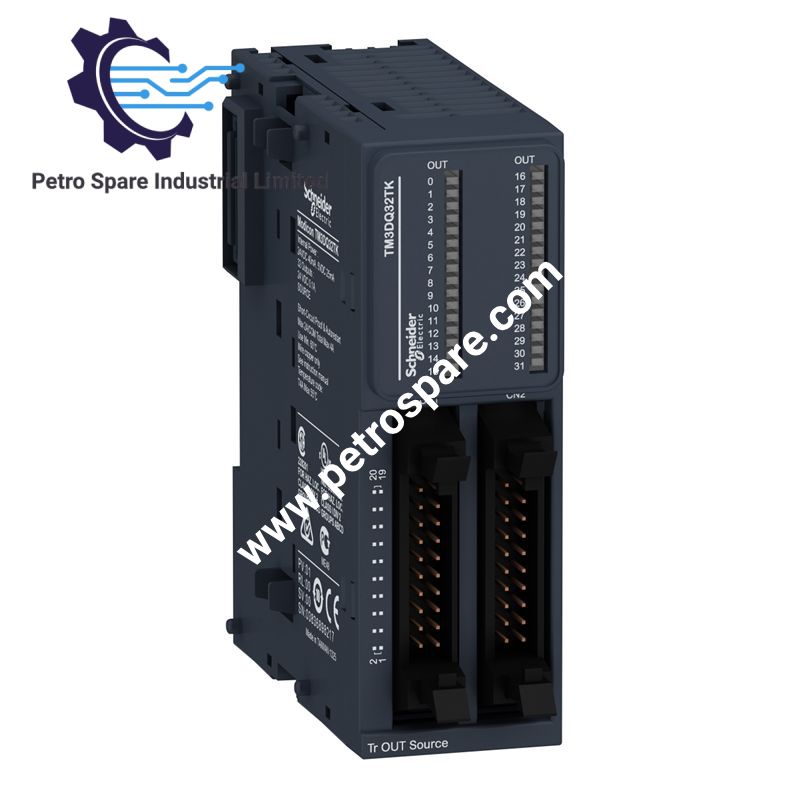

Die Schneider Electric TM3DQ32TK, ook gekatalogiseer as die TM3DQ32TK-diskrete-uitsetmodule, bied 32 transistoruitsette met positiewe logika (PNP/source) vir Modicon M221-, M241-, M251- en M262-beheerders. Dit skakel 24 VDC-uitsetkringe deur HE-10-konnektors en ondersteun die beheer van veranderlikespoedaandrywers en ander toestelle met stroom- of spanninginsette. Die module kommunikeer met die beheerder deur die TM3-busuitbreidingskonnektor en bied LED-statusaanduiding op kanaalvlak.

Hardewarespesifikasies

Parameter	Spesifikasie
Model	TM3DQ32TK
Handelsmerk	Schneider Electric
Produkreeks	Modicon TM3
Produkti­pe	Diskrete-uitsetmodule
Oorsprong	Taiwan (TW)
Aantal uitsette	32 transistoruitsette
Uitsetlogika	Positiewe logika, source (PNP)
Gegradeerde uitsetspanning	24 VDC
Uitsetstroom	100 mA per transistoruitset
Maksimum aanskakeltyd van uitset	450 us
Maksimum afskakeltyd van uitset	450 us
Maksimum lekstroom	0.1 mA
Maksimum spanningsval	Minder as 0.4 V
Maksimum wolframlas	Minder as 1.2 W
Busstroomverbruik	5 VDC: 5 mA tipies; 24 VDC: 0 mA tipies, soos in die hoofspesifikasies gelys
Interne logikavoorsiening	Word deur die interne bus van krag voorsien
Isolasie	500 VAC tussen uitsette en interne logika; uitsette is nie van mekaar geïsoleer nie
Elektriese verbinding	HE-10-uitsetkonnektors
Maksimum kabellengte	5 m met ongeskermde transistoruitsetkabel
Plaaslike seinering	Een groen LED per uitsetkanaal
Afmetings (W x D x H)	33.5 x 81.3 x 90 mm
Massa	0.112 kg
Montering	TH35-15- of TH35-7.5-DIN-rail; paneelmontering met bevestigingstel
Beskermingsgradering	IP20
Bedryfstemperatuur	-10 tot 55 deg C horisontaal; -10 tot 35 deg C vertikaal
Bergingstemperatuur	-25 tot 70 deg C
Relatiewe humiditeit	10-95%, nie-kondenseerend
Maksimum bedryfshoogte	2000 m
Skokweerstand	15 gn vir 11 ms
Sertifiserings	CE, cULus, UKCA, RCM, EAC, cULus HazLoc
Standaarde	IEC 61131-2
Versoenbare beheerders	Modicon M221, M241, M251, M262
Programmeringsagteware	EcoStruxure Machine Expert
Firmwareverwysing	TM3 Digital I/O Modules Firmware V28
GTIN	3606480611513
Koolstofvoetspoor oor lewensiklus	50 kg CO2 eq.

Transistoruitsetwerking en buskoppelvlak

Die TM3DQ32TK gebruik transistoruitsette van die source-tipe om positiewe 24 VDC-seine na gekoppelde laste te skakel. Elke kanaal ondersteun 'n gespesifiseerde uitsetstroom van 100 mA, onderhewig aan die elektriese vereistes van die gekoppelde toestel en die beheerstelsel se algehele kragbegroting.

Die module ontvang sy interne bedryfskrag en ruil data uit deur die TM3-uitbreidingsbus. Die vermelde 500 VAC-isolasie skei die uitsetkringe van die interne logika; dit bied nie kanaal-tot-kanaal-isolasie nie. Elke uitset het 'n individuele groen status-LED om aangeskrewe uitsettoestande na te gaan.

Die module koppel deur HE-10-konnektors aan eksterne bedrading. Die maksimum gespesifiseerde afstand vir ongeskermde transistoruitsetkabel is 5 m. Eksterne toestelle moet versoenbaar wees met die module se positiewe-logika-uitsetrangskikking en elektriese graderings.

Gereelde vrae (FAQ)

V: Kan die TM3DQ32TK 'n veranderlikespoedaandrywer direk aandryf?

A: Ja, wanneer die aandrywer 'n versoenbare stroom- of spanningbevelinset bied en die elektriese koppelvlak ooreenstem met die module se 24 VDC PNP/source-uitseteienskappe. Verifieer die aandrywer se insets­pesifikasies voordat bedrading aangebring word.

V: Is die 32 uitsetkanale elektries van mekaar geïsoleer?

A: Nee. Die module spesifiseer 500 VAC-isolasie tussen die uitsette en interne logika, maar die uitsetkanale is nie van mekaar geïsoleer nie.

V: Watter kabellengte en monteringsomstandighede moet nagekom word?

A: Die gespesifiseerde maksimum kabellengte vir ongeskermde transistoruitsetbedrading is 5 m. Die module ondersteun TH35-15- en TH35-7.5-DIN-relings of paneelmontering met 'n bevestigingstel. Neem die installasiespesifieke temperatuurgrens van -10 tot 55 deg C horisontaal of -10 tot 35 deg C vertikaal in ag.

Riglyne vir veldinstallasie

1. Montering: Installeer die module op 'n versoenbare IEC 60715 TH35-DIN-rail of bevestig dit aan 'n paneel met die gespesifiseerde bevestigingstel. Handhaaf die korrekte oriëntasie en neem die toepaslike bedryfstemperatuurgrens in ag.
2. Busverbinding: Belyn en koppel die TM3-uitbreidingskonnektor aan die aangrensende beheerder of uitbreidingsmodule. Bevestig meganiese inskakeling voordat krag toegepas word.
3. Uitsetbedrading: Koppel veldtoestelle deur die HE-10-konnektors. Verifieer polariteit en bevestig dat elke las versoenbaar is met 24 VDC-uitsette met positiewe logika en source-funksie.
4. Lasbepaling: Hou elke uitset binne sy 100 mA-gradering. Kontroleer die totale las, eksterne toevoerkapasiteit en vereistes van gekoppelde toestel-insette voordat ingebruikneming plaasvind.
5. Kabelroetering: Hou uitsetbedrading waar prakties van hoëruis-kraggeleiers geskei. Neem die maksimum kabellengte van 5 m vir ongeskermde transistoruitsetbedrading in ag.
6. Aarding en afskerming: Volg die beheerder- en kas se aardingsontwerp. Terminateer kabelafskermings volgens die installasie se EMC-vereistes; moenie die uitset-na-logika-isolasiegradering as 'n plaasvervanger vir beskermende aarding beskou nie.
7. Ingebruikneming: Verifieer beheerdersversoenbaarheid, bevestig die toepaslike firmware en EcoStruxure Machine Expert-konfigurasie, en toets elke uitsetkanaal individueel. Gebruik die kanaal-LED's om uitsetstatus tydens funksionele toetsing na te gaan.
8. Omgewingsgrense: Bevestig dat IP20-omhulselbeskerming geskik is vir die installasie. Voorsien 'n geskikte omhulsel waar beskerming teen stof, vog of toevallige aanraking vereis word.

---
