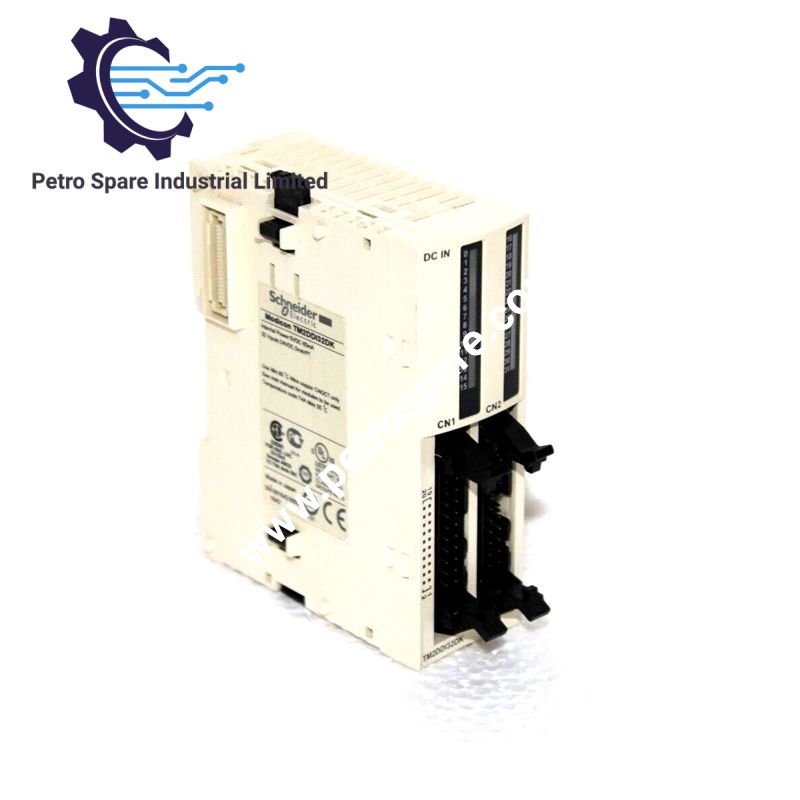

TM2DDI32DK

Geconfigureer vir 32-kanaal 24 VGS-diskrete-insetverkryging in die Modicon M238-logikbeheeromgewing, bied die Schneider Electric TM2DDI32DK (TM2DDI32DK-diskrete-insetmodule) direkte digitale toestandsdetectie deur ’n enkele HE10-koppelaar. Dit ondersteun sink- of broninsetlogika, insetlimiete van 20.4 tot 28.8 VGS, ’n insetstroom van 5 mA en ’n reaksietyd van 4 ms.

Hardeware-spesifikasies

Parameter	Spesifikasie
Model	TM2DDI32DK
Handelsmerk	Schneider Electric
Produksoort	Diskrete-insetmodule
Reeks	Modicon M238-logikbeheerder
Insetkanale	32
Insetspanning	24 VGS
Insetspanningslimiete	20.4 tot 28.8 VGS
Insetlogika	Sink of bron
Insetstroom	5 mA
Insetimpedans	4.4 kOhm
Reaksietyd	4 ms by toestand 0; 4 ms by toestand 1
Kanaalisolasie	Geen
Inset-na-logika-isolasie	500 V vir 1 minuut
Gemeenskaplike punte	2
Eletriese verbinding	1 x HE10-koppelaar
Stroomverbruik	65 mA by 5 VGS, alle insette by toestand 1
Montering	35 mm-simmetriese DIN-reling
Afmetings	90 mm H x 29.7 mm B x 81.3 mm D
Massa	0.081 kg
Kragverbruik	65 mA by 5 VGS
plaaslike seinering	2 vertoonblokke
Verenigbaarheid	Twido, Advantys OTB
GTIN	3595863995749

24 VGS-diskrete-insetkenmerke

Die TM2DDI32DK aanvaar 32 diskrete GS-seine met ’n nominale insetspanning van 24 VGS. Die gespesifiseerde bedryfsinsetreeks is 20.4 tot 28.8 VGS. Elke inset vereis ’n stroom van 5 mA en het ’n impedansie van 4.4 kOhm. Sink- en bronbedradingskonfigurasies word ondersteun.

Die module bied ’n reaksietyd van 4 ms vir beide toestand 0- en toestand 1-oorgange. Daar is geen isolasie tussen individuele insetkanale nie, terwyl isolasie tussen die insetkanale en interne logika op 500 V vir 1 minuut gespesifiseer word.

Gereelde vrae

V: Bied die TM2DDI32DK kanaal-tot-kanaal-isolasie?
A: Nee. Die verskafde spesifikasies meld dat isolasie tussen kanale nie voorsien word nie. Isolasie tussen die insetkanale en interne logika is gegradeer op 500 V vir 1 minuut.

V: Wat is die agtervlakstroomverbruik van die module?
A: Die gespesifiseerde stroomverbruik is 65 mA by 5 VGS met alle insette by toestand 1.

V: Hoe word veldinsette verbind?
A: Veldbedrading word deur een HE10-koppelaar verbind. Die module word op ’n 35 mm-simmetriese DIN-reling gemonteer.

Riglyne vir veldinstallasie

• Monteer die module stewig op ’n 35 mm-simmetriese DIN-reling en behou toegang tot die HE10-koppelaar.
• Gebruik bedrading wat geskik is vir 24 VGS-diskrete seine en verifieer die polariteit voordat die insette aangeskakel word.
• Hou insetbedrading waar prakties moontlik geskei van hoogspannings- en hoëstroomgeleiers om elektriese steuring te verminder.
• Omdat die insetkanale nie van mekaar geïsoleer is nie, moenie die module as ’n plaasvervanger vir kanaal-tot-kanaal-galvaniese isolasie gebruik nie.
• Verifieer dat die eksterne insettoevoer binne die gespesifiseerde reeks van 20.4 tot 28.8 VGS bly.
• Bevestig die sink-/bronbedradingskonfigurasie teenoor die gekoppelde veldtoestelle voordat ingebruikneming plaasvind.
• Volg die toepaslike Twido-, Modicon- en installasiedokumentasie vir koppelaarbedrading en aarding.

---
