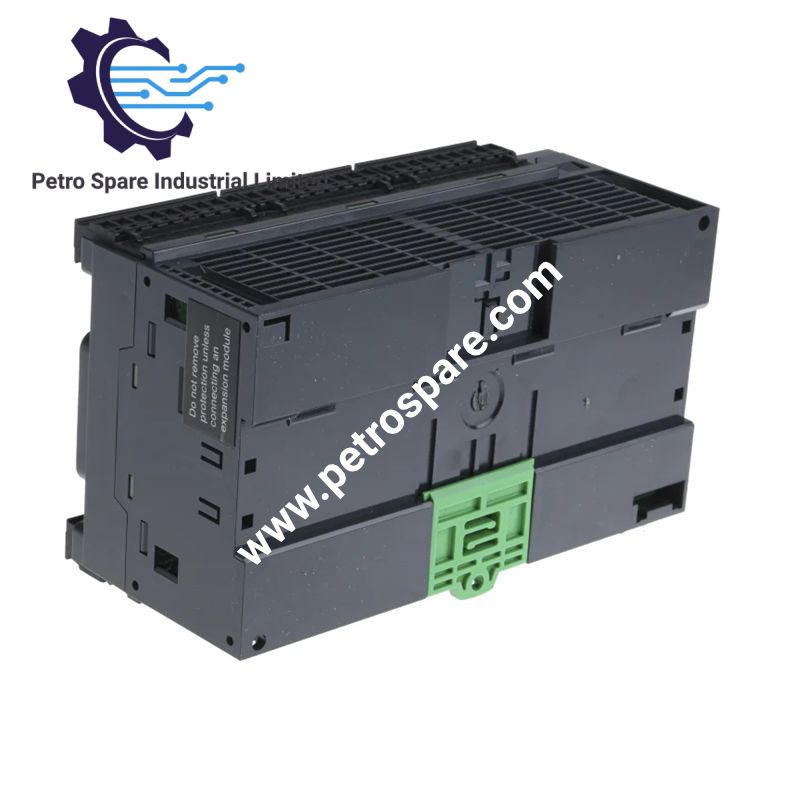

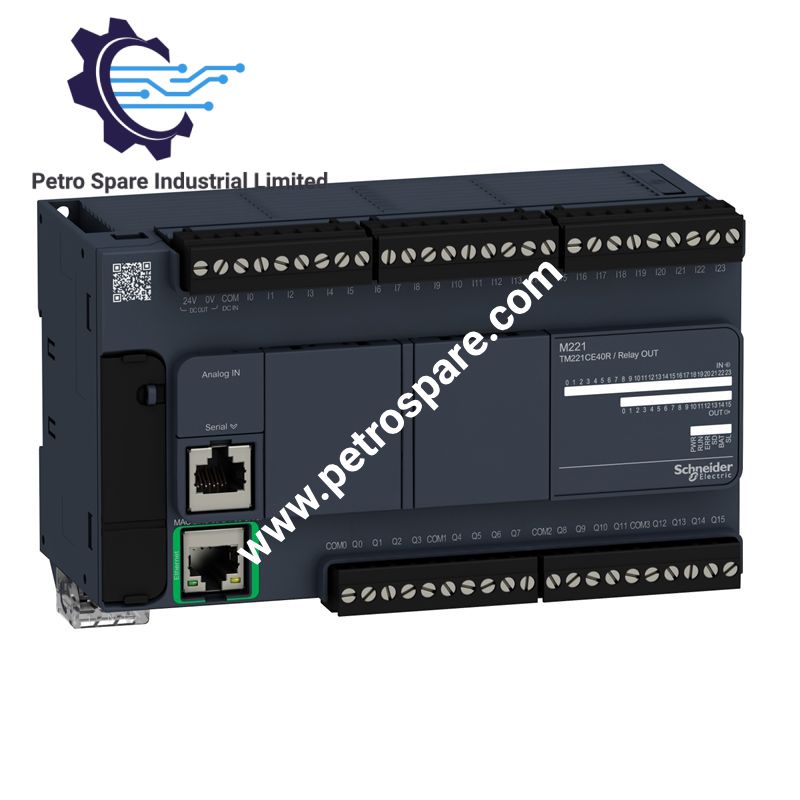

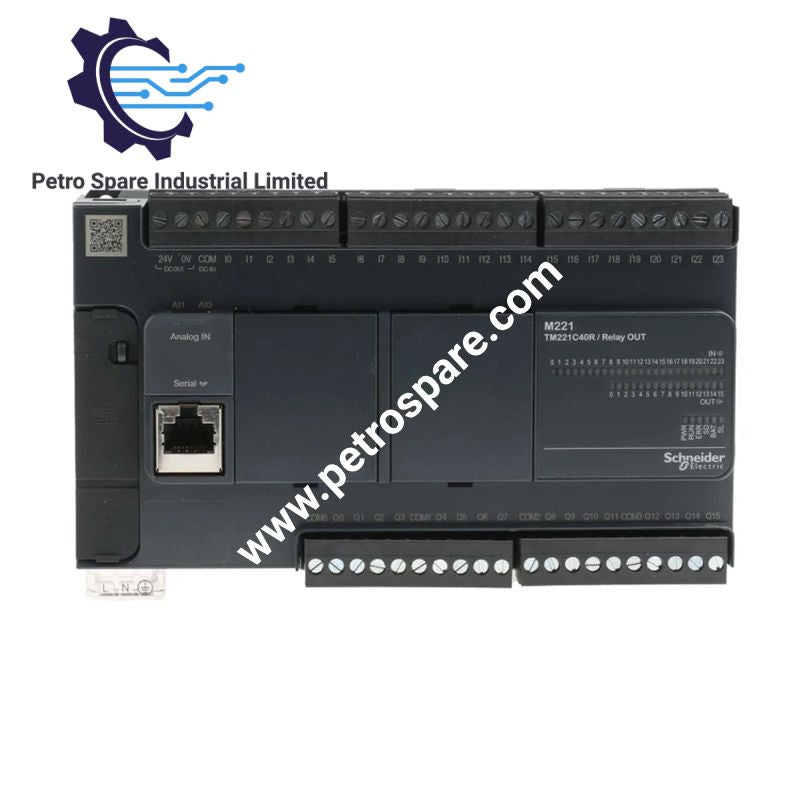

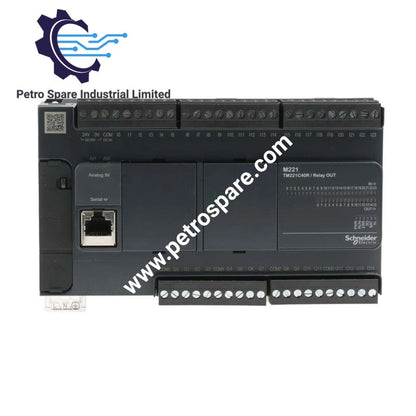

TM221CE40R

Geconfigureer vir diskrete en analoog I/O-beheer in die Modicon M221-platform, bied die Schneider Electric TM221CE40R (TM221CE40R-logikabeheerder) direkte PLC-uitvoering met 24 diskrete insette, 16 aflosuitsette, 2 analoog-insette, Ethernet, seriële kommunikasie, USB en TM3-uitbreidingsondersteuning.

Hardeware-spesifikasies

Parameter	Spesifikasie
Model	TM221CE40R
Handelsmerk	Schneider Electric
Produkserie	Modicon M221
Produkti-pe	Logikabeheerder
Oorsprong	Taiwan (TW)
Massa	0.456 kg
Afmetings	160 mm B x 70 mm D x 90 mm H
Montering	TH35-15- of TH35-7.5-DIN-reling; plaat of paneel
Bedryfstemperatuur	-10 tot 55 deg C horisontaal; -10 tot 35 deg C vertikaal
Bergingstemperatuur	-25 tot 70 deg C
Kragtoevoer	100 tot 240 VAC gegradeer; 85 tot 264 VAC-limiete
Kragverbruik	41 VA sonder I/O-uitbreiding; 70 VA met maksimum I/O-uitbreiding
Diskrete insette	24, IEC 61131-2 Tipe 1
Analoog-insette	2 x 0 tot 10 V, 10-bis-resolusie
Aflosuitsette	16 normaal oop
Uitsetspanning	5 tot 125 VDC; 5 tot 250 VAC
Uitsetstroom	2 A per uitset
Totale I/O	40
I/O-uitbreiding	Tot 7 plaaslike of 14 afgeleë uitbreidingsmodules
Analoogomskakeling	1 ms per kanaal plus een beheerdersiklus
Vinnige insette	4 hoëspoedinsette, tot 100 kHz, 32-bis HSC
Toepassingsgeheue	256 kB gebruikersprogram en data-RAM
Interne veranderlike-RAM	256 kB
Flitsgeheue	256 kB
Opsionele berging	2 GB SD-kaart
Ethernet	10BASE-T/100BASE-TX, RJ45
Seriële koppelvlak	RJ45 RS232/RS485, nie-geïsoleer
USB	Mini B USB 2.0
Ethernet-dienste	Modbus TCP-kliënt/-bediener, Modbus TCP-slaaf, Ethernet/IP-adapter, DHCP-kliënt
Seriële protokolle	Modbus RTU/ASCII, SoMachine-Network
Sensorvoeding	24 VDC, 250 mA
Beskerming	IP20
Sertifisering	CE, UKCA, cULus, DNV-GL, ABS, LR, RCM, EAC

Die beheerder se spesifikasies sluit die vermelde 40 I/O-konfigurasie, 100 tot 240 VAC-gegradeerde toevoer, aflosuitsette, analoog-insette, geheue, kommunikasie en uitbreidingskoppelvlakke in.

PLC-agtervlak- en kommunikasiekenmerke

Die TM221CE40R lewer 0.52 A op die 5 V-uitbreidingsbus en 0.24 A op die 24 V-uitbreidingsbus vir gekoppelde uitbreidingshardeware. Die beheerder ondersteun tot 7 plaaslike I/O-uitbreidingsmodules of 14 afgeleë I/O-uitbreidingsmodules.

Ethernet-kommunikasie gebruik ’n RJ45 10BASE-T/100BASE-TX-koppelvlak met ’n gespesifiseerde koperdraadafstand van 100 m. Ondersteunde dienste sluit Modbus TCP-kliënt- en bedienerfunksies en Ethernet/IP-adapterwerking in. Die seriële RJ45-koppelvlak ondersteun RS232- of RS485-kommunikasie teen tot 115.2 kbit/s.

Die aflosuitsetstadium is gegradeer vir 2 A per uitset, met ’n maksimum stroom van 7 A per uitsetgemeenskaplike aansluiting. Meganiese duursaamheid van die aflos is gespesifiseer op 20,000,000 siklusse, terwyl die skakelfrekwensie by maksimum las beperk is tot 20 bewerkings per minuut.

Gereelde vrae

V: Hoeveel uitbreidingsmodules kan die TM221CE40R ondersteun?
A: Die beheerder ondersteun tot 7 modules in ’n plaaslike I/O-argitektuur of 14 modules in ’n afgeleë I/O-argitektuur.

V: Watter kommunikasiekoppelvlakke is geïntegreer?
A: Die beheerder het ’n Mini B USB 2.0-poort, ’n nie-geïsoleerde RJ45 RS232/RS485-seriële skakel en ’n RJ45 Ethernet-koppelvlak.

V: Wat is die eienskappe van die analoog-insette?
A: Daar is 2 analoog-insette met ’n reeks van 0 tot 10 V en 10-bis-resolusie. Die gespesifiseerde omskakelingstyd is 1 ms per kanaal plus een beheerdersiklus.

Riglyne vir veldinstallasie

• Monteer die beheerder op ’n TH35-15- of TH35-7.5-DIN-reling wat aan IEC 60715 voldoen, of gebruik die gespesifiseerde plaat-/paneelmonteringsrangskikking.
• Handhaaf die gespesifiseerde installasieoriëntasie wanneer die bedryfstemperatuurlimiete toegepas word. Horisontale installasie laat -10 tot 55 deg C toe; vertikale installasie laat -10 tot 35 deg C toe.
• Lei analoog-insetbedrading, waar prakties, apart van aflosuitset- en hoëstroomgeleiers. Die gespesifiseerde maksimumlengte van die analoogkabel is 1 m vir ongeskermde bedrading.
• Gebruik afgeskermde bekabeling vir vinnige-insetkringe waar die gespesifiseerde kabellimiet 10 m is. Digitale inset- en aflosuitsetbedrading het gespesifiseerde maksimumafstande van 30 m wanneer dit ongeskerm is.
• Verbind verwyderbare aansluitblokke terwyl die krag tydens installasie en instandhouding geïsoleer is. Verifieer die toevoerreeks voordat die beheerder aangeskakel word.
• Hou Ethernet- en seriële kommunikasiebedrading geskei van aflosuitsetbedrading om geleide koppeling te verminder.
• Maak seker dat die IP20-beskermingsdeksel korrek geïnstalleer is nadat die bedrading aangebring is.
• Neem die gespesifiseerde isolasiegraderings in ag wanneer veldkringe verbind word. Die bron spesifiseer 500 VAC-isolasie tussen insette en interne logika en 2300 VAC tussen die toevoer en interne logika.

---
