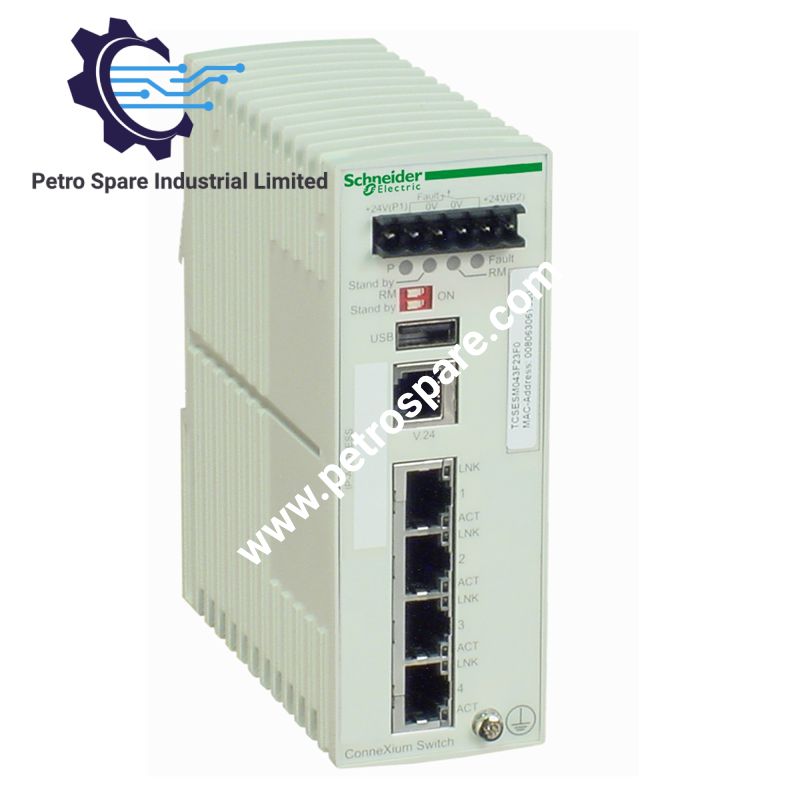

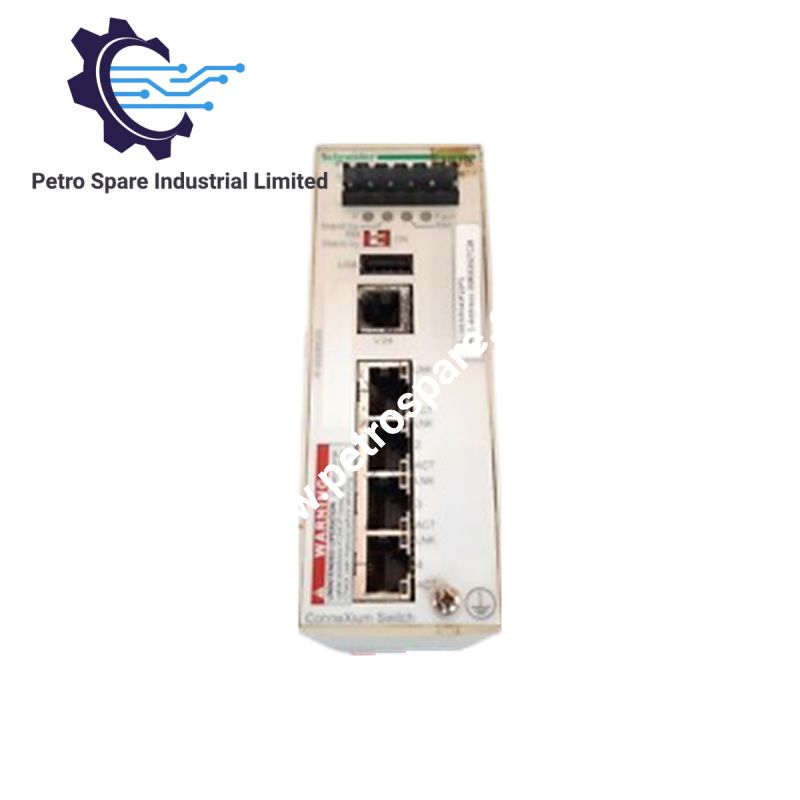

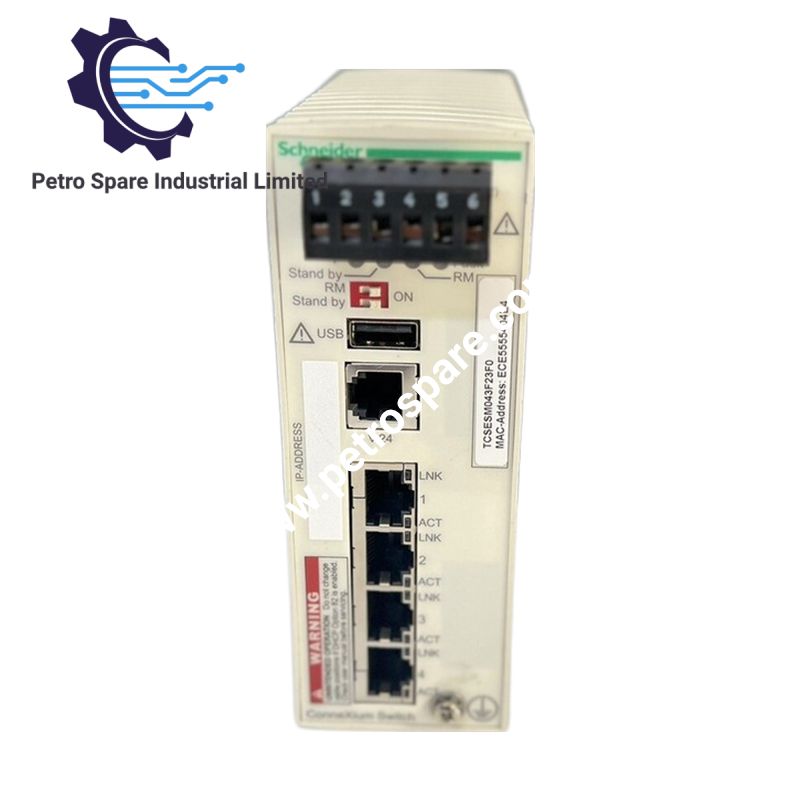

TCSESM043F23F0

Die Schneider Electric TCSESM043F23F0 (TCSESM043F23F0-bestuurde skakelaar) is opgestel vir Ethernet TCP/IP-netwerkbestuur en industriële datakommunikasie in Modicon Networking-stelsels en bied direkte fisiese Ethernet-skakeling deur vier koperkommunikasiepoorte.

Hardeware-spesifikasies

Parameter	Spesifikasie
Model	TCSESM043F23F0
Handelsmerk	Schneider Electric
Produk tipe	Ethernet TCP/IP-bestuurde skakelaar
Reeks	Modicon Networking / ConneXium
Gewig	0.4 kg
Afmetings	47 mm (W) x 111 mm (D) x 131 mm (H)
Bedryfstemperatuur	0 deg C tot 60 deg C
Kragverbruik	5.3 W
Voedingsspanning	12...48 V DC
Voedingsspanningsperke	9.6...60 V DC SELV / 18...30 V AC SELV
Ethernet-poorte	4 x 10BASE-T/100BASE-TX-koperpoorte
Oordragmedium	Afgeskermde gedraaide-paar CAT 5E-koperkabel
Maksimum koperkabellengte	100 m tussen toestelle
Kommunikasieprotokolle	Ethernet TCP/IP, SSH, HTTP, HTTPS, SNMP, LLDP, Telnet, SNTP, MRP
Redundansiefunksies	HiPER Ring, RSTP, redundante netwerkverbinding
Maksimum aantal skakelaars in ring	50
Montering	35 mm simmetriese DIN-reling
Beskermingsgraad	IP20

Schneider Electric Ethernet-netwerkkommunikasie

Die TCSESM043F23F0 integreer Ethernet-skakelfunksies vir Modicon-industriële netwerke met vier koper-RJ45-poorte wat 10BASE-T- en 100BASE-TX-oordrag ondersteun. Die skakelaar ondersteun bestuurde netwerkdienste, insluitend VLAN-konfigurasie, multicast-filtrering, IGMP-snooping, SNTP-kliëntfunksies, SMTP V3, Dienskwaliteit (QoS), poortmonitering, poortspieëling en FDR-dienste.

Die toestel ondersteun deterministiese industriële Ethernet-argitekture deur redundansiefunksies, insluitend HiPER Ring en RSTP. Fermwarefunksies sluit konfigurasie deur webbedienertoegang, stelseldiagnostiek, alarmverslagdoening en netwerkstatusmonitering in.

Die ConneXium-skakelaarargitektuur ondersteun fermware-flitsversoenbaarheid met bestuurde Ethernet-funksies, wat konfigurasiebehoud en operasionele monitering deur die Modicon Networking-platform moontlik maak. Poortverhardingskuberveiligheidsfunksies is ingesluit vir beheerde Ethernet-toegangsbestuur.

Gereelde vrae

V: Watter tipe Ethernet-verbinding ondersteun TCSESM043F23F0?
A: Die skakelaar bied vier 10BASE-T/100BASE-TX-koper-Ethernet-poorte met afgeskermde RJ45-verbindings en CAT 5E-gedraaide, afgeskermde-paar-kabel.

V: Watter monteringsmetode word vir hierdie bestuurde skakelaar gespesifiseer?
A: Die TCSESM043F23F0 is ontwerp vir montering op ’n 35 mm simmetriese DIN-reling binne industriële beheerkaste.

V: Watter redundansieprotokolle word deur die skakelaar ondersteun?
A: Die toestel ondersteun HiPER Ring, Rapid Spanning Tree Protocol (RSTP) en redundante netwerkverbindingsfunksies vir industriële Ethernet-netwerkstrukture.

Riglyne vir veldinstallasie

Installeer die TCSESM043F23F0 op ’n behoorlik geaarde DIN-reling binne ’n omhulsel wat aan die vereiste omgewingstoestande voldoen. Gebruik afgeskermde CAT 5E-Ethernetkabels en handhaaf korrekte afskermingsbeëindigingspraktyke om elektromagnetiese steuring te verminder.

Skei Ethernet-kommunikasiebedrading van hoëspanningskragkabels en hoëstroomskakelgeleiers. Verifieer die bedrading van die verwyderbare kragaansluiting voordat die toestel aangeskakel word. Bevestig die skakelstatus-LED’s, kragaanwysers en foutdiagnostiek ná installasie.

Vir redundante Ethernet-konfigurasies moet die ringtopologie se bedrading en skakelaarkonfigurasieparameters geverifieer word voordat die netwerk in werking gestel word.

---
