STBDDO3705

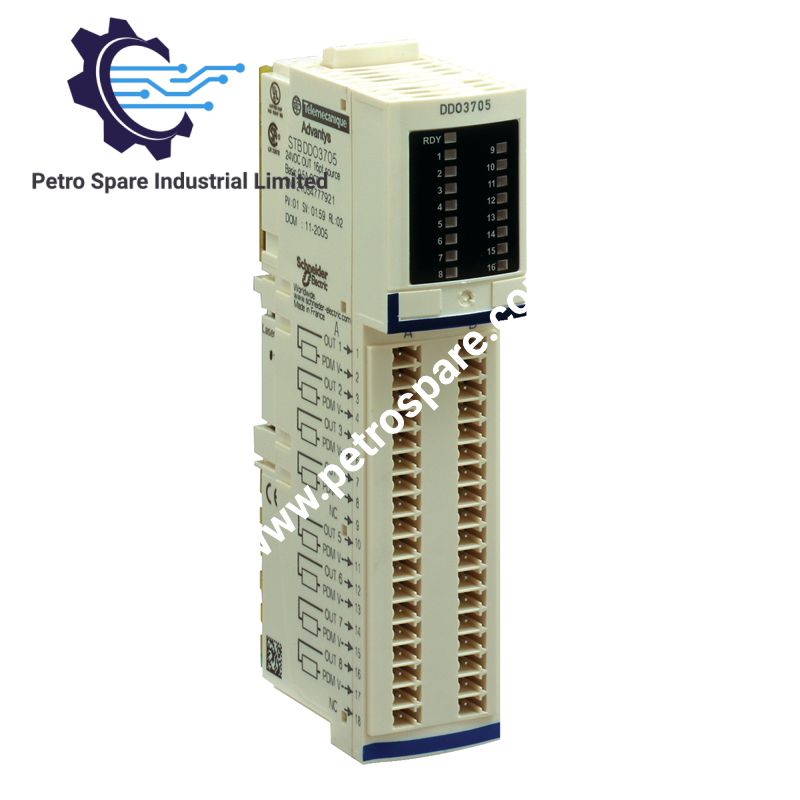

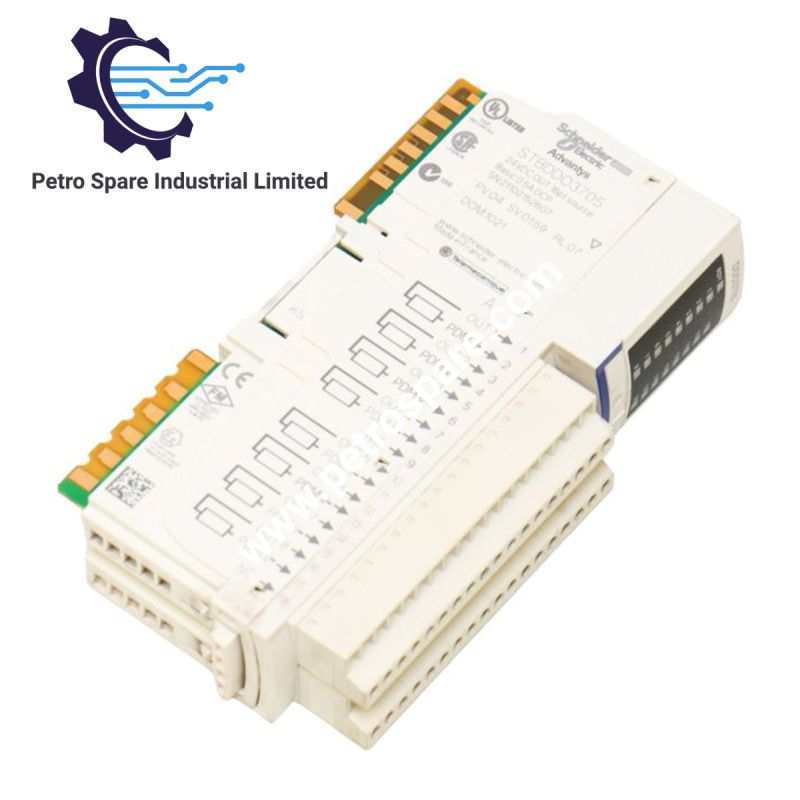

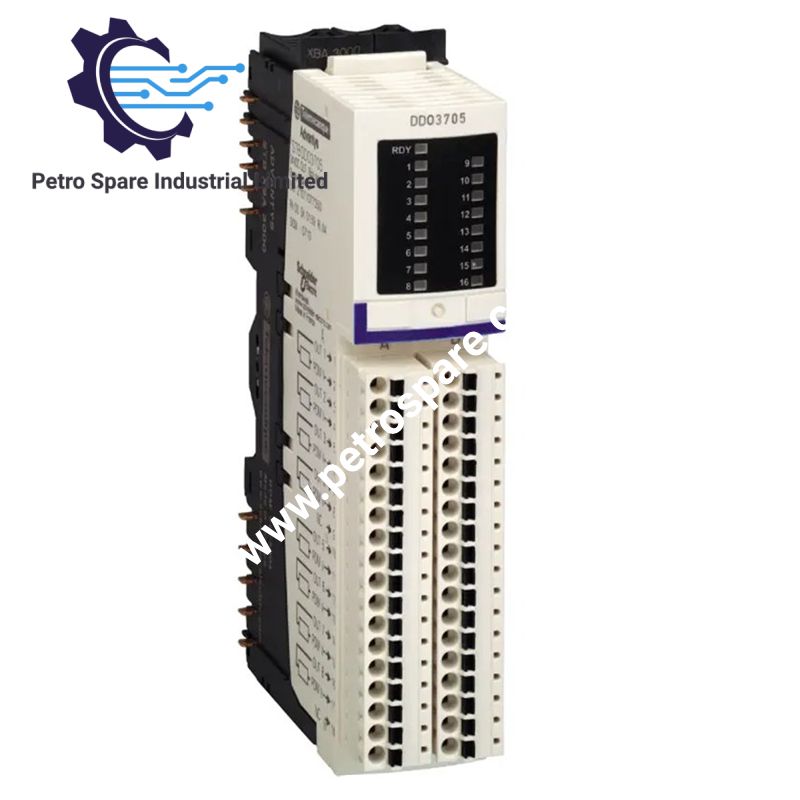

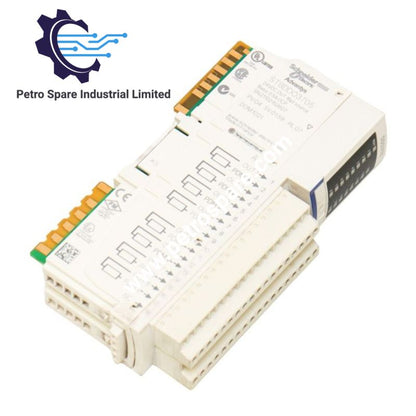

Die Schneider Electric STBDDO3705 (STBDDO3705 basiese digitale-uitsetmodule), wat gekonfigureer is vir 24 VGS-positiewe-logika-diskrete-uitsetbeheer in die Modicon STB-verspreide I/O-stelsel, verskaf 16 vastestof-bronutsette. Elke kanaal ondersteun tot 500 mA, met ’n uitsetreaksietyd van 2 ms en kanaal-tot-bus-isolasie wat op 1500 V vir 1 minuut gegradeer is.

Hardeware-spesifikasies

Parameter	Spesifikasie
Model	STBDDO3705
Handelsmerk	Schneider Electric
Produk tipe	Basiese digitale-uitsetmodule
Reeks	Modicon STB-verspreide I/O
Uitsettipe	16-kanaal-vastestof-bronutset
Diskrete uitsetlogika	Positiewe logika (bron)
Uitsetspanning	24 VGS
Uitsetspanningsreeks	19.2 tot 30 VGS
Maksimum uitsetstroom	500 mA per kanaal
Uitsetreaksietyd	2 ms af na aan; 2 ms aan na af
Maksimum lekstroom	0.4 mA by 30 VGS, toestand 0
Uitsetbeskerming	Geïntegreerde 5 A-tydvertragingssekering op PDM; omgekeerde polariteit; kortsluiting; termiese oorlading
Tipiese stroomverbruik	135 mA by 5 VGS
Kanaal-tot-bus-isolasie	1500 V vir 1 minuut
elektriese aansluiting	Skroefklem
Versoenbare I/O-basis	STBXBA3000
Versoenbare kragverspreidingsmodule	STBPDT3100/3105
Beskermingsgradering	IP20
Bedryfstemperatuur	0 tot 60 grade C sonder afgradering
Bergingstemperatuur	-40 tot 85 grade C sonder afgradering
Relatiewe humiditeit	95% by 60 grade C, sonder kondensasie
Bedryfshoogte	Tot 2000 m
Oorspanningskategorie	II
Besoedelingsgraad	2
Afmetings	128.3 x 70 x 13.9 mm
Gewig	0.086 kg
Oorsprong	ID
Standaarde	IEC 61131-2
Sertifisering	CE, UL, CSA, FM Klas 1 Afdeling 2
Modulestatusaanduiding	1 groen RDY-LED
K kanaalaanduiding	1 groen OUT-LED per kanaal
Maksimumspanning	56 V vir 1.3 ms

Modicon STB I/O-digtheid en busintegrasie

Die STBDDO3705 verskaf 16 diskrete vastestof-bronkanale binne die Modicon STB-verspreide I/O-argitektuur. Die module ontvang sy logikasytoevoer deur die verspreide I/O-stelsel en verbind met die veldkant se kragverspreiding deur die STBPDT3100- of STBPDT3105-kragverspreidingsmodule.

Die 16-kanaal-uitleg maak dit moontlik om verskeie aktuatoruitsette binne ’n enkele verspreide I/O-segment te groepeer. Individuele groen OUT-aanwysers verskaf direkte kanaalstatusaanduiding, terwyl die RDY-aanwyser modulestatusinligting verskaf.

Die uitsettrap bevat kortsluiting-, termiese oorlading-, omgekeerde-polariteit- en geïntegreerde PDM-sekeringbeskerming. Elektriese isolasie tussen die kanale en die logikabus word gespesifiseer as 1500 V vir 1 minuut.

Die module is versoenbaar met Modicon M262-, Modicon M580- en derdeparty-beheerderargitekture deur die toepaslike Modicon STB-verspreide I/O-netwerkkonfigurasie.

Die STBDDO3705 word gelys as ’n produk wat op 1 Desember 2027 gestaak sal word, met diensbeëindiging geskeduleer vir 31 Desember 2035. Schneider Electric identifiseer NTSDDO1602XK as die vervanging daarvan.

Gereelde vrae

V: Wat is die maksimum stroom vir elke STBDDO3705-uitsetkanaal?
A: Elk van die 16 vastestof-bronutsette ondersteun tot 500 mA.

V: Watter isolasie word tussen die uitsetkanale en logikabus verskaf?
A: Die gespesifiseerde isolasie is 1500 V vir 1 minuut tussen die kanale en die logikabus.

V: Wat is die uitsetreaksietyd?
A: Die gespesifiseerde reaksietyd is 2 ms van af na aan en 2 ms van aan na af.

Riglyne vir veldinstallasie

Installeer die STBDDO3705 op die versoenbare Modicon STB I/O-basis en verbind die veldkragverspreiding deur die gespesifiseerde STBPDT3100- of STBPDT3105-kragverspreidingsmodule.

Verifieer dat die veldtoevoer binne die gespesifiseerde 19.2 tot 30 VGS-uitsetspanningsreeks bly. Bevestig dat die gekoppelde aktuatorlas nie die 500 mA-kanaalgradering oorskry nie.

Lei uitsetbedrading, waar prakties, apart van hoëstroom-skakelleiers en hoëgeraas-kragbedrading. Handhaaf toepaslike skeiding tussen veldbedrading en kommunikasie- of logikabedrading.

Beëindig kabelafskermings volgens die aardingskema van die volledige beheerstelsel. Vermy die skep van onbedoelde afskermingsstroombane tussen verspreide I/O-afdelings.

Voordat die stelsel aangeskakel word, verifieer uitsetpolariteit, aktuatorbedrading, klemstyfheid en die beoogde bronuitsetverbinding. Gebruik die RDY- en individuele OUT-aanwysers tydens ingebruikneming om module- en kanaaltoestande te verifieer.

Neem die gespesifiseerde bedryfsreeks van 0 tot 60 grade C, die IP20-omhulselvereiste en toepaslike IEC 61131-2-install vereistes in ag.

---
