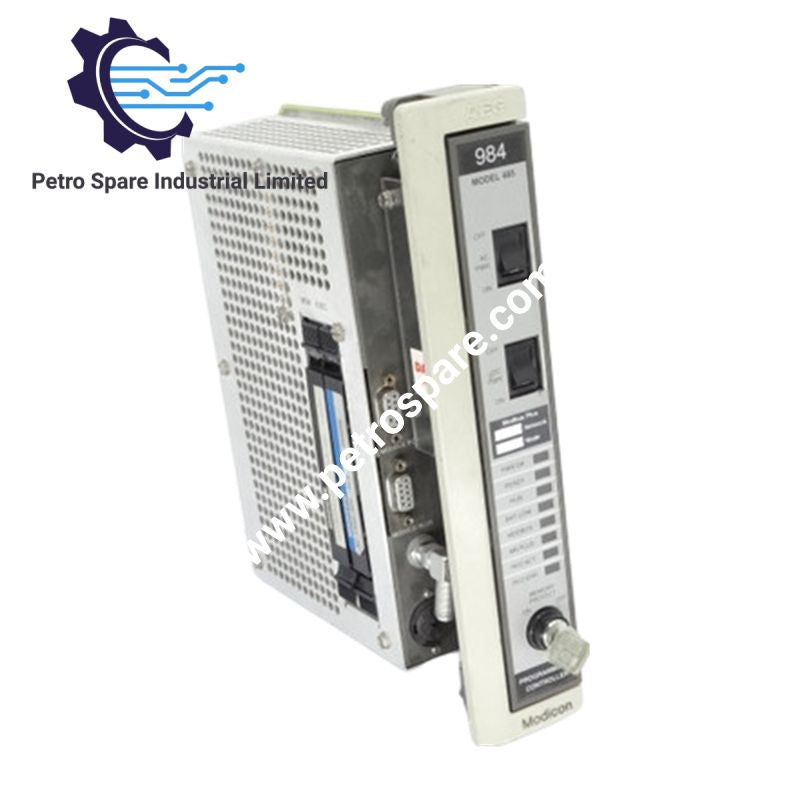

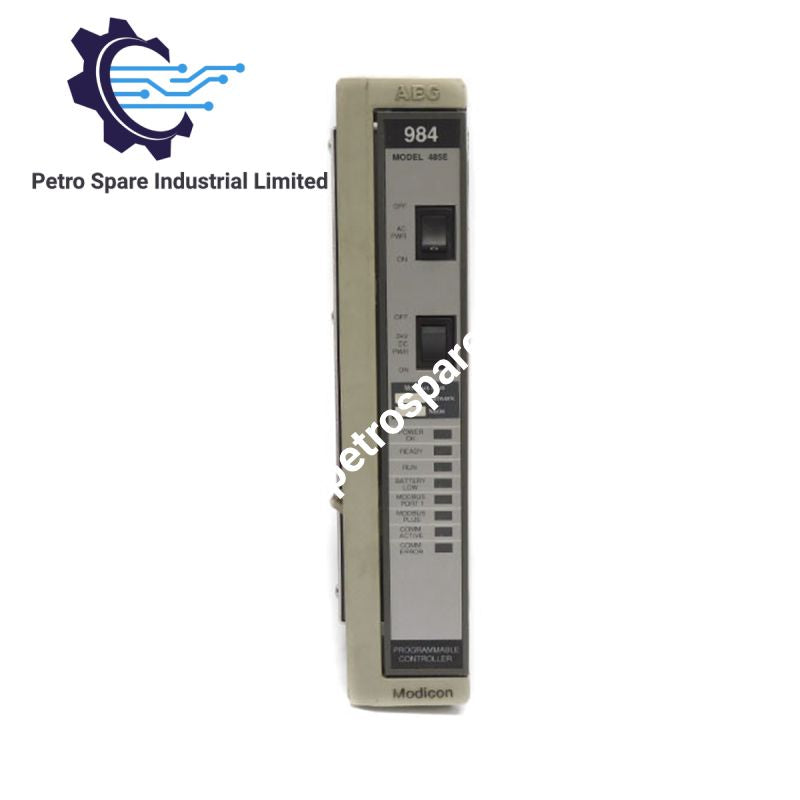

PC-E984-485

Die Schneider Electric PC-E984-485 (PC-E984-485-programmeerbare beheerder), wat vir logika-uitvoering en Modbus-kommunikasiebeheer in die Modicon 984-outomatiseringsplatform gekonfigureer is, bied direkte fisiese/elektriese uitvoering. Die beheerder integreer 16K-woord-gebruikers-RAM, 2K-woord-databerging, bestuur van diskrete I/O en Modbus RTU/Modbus Plus-kommunikasie-koppelvlakke vir industriële beheerprosesse.

Hardeware-spesifikasies

Parameter	Spesifikasie
Model	PC-E984-485
Handelsmerk	Schneider Electric
Produkreeks	Modicon 984
Produkti pe	Programmeerbare beheerder
Gewig	1.39 kg
Bedryfstemperatuur	0 deg C tot 60 deg C
Kragverbruik	Nie gespesifiseer nie
Kragtoevoer	115/230 VAC, 50/60 Hz
Gebruikersgeheue (RAM)	16K woorde
Datageheue	2K woorde
Logika-oplostyd	3 millisekondes per kilowoord
Staat-RAM-registers	1920
Diskrete insette/uitsette	2048 punte
Maksimum I/O-bisse per val	512 insette / 512 uitsette
Maksimum aantal valle per stelsel	6
Uitbreidingsmodules	Tot 2 afgeleë rakke
Kommunikasiepoorte	1 Modbus RTU-poort, 1 Modbus Plus-poort
Relatiewe humiditeit	5 tot 95 % sonder kondensasie
Bergingstemperatuur	-25 deg C tot 70 deg C

Modicon 984-agtervlak- en kommunikasie-argitektuur

Die PC-E984-485 werk binne die Modicon 984-beheerderargitektuur met toegewyde geheuetoewysing vir toepassingslogika, dataregisters en staat-RAM-bedrywighede. Die beheerder ondersteun verspreide I/O-konfigurasies deur middel van afgeleë rak-uitbreiding en bestuur tot 2048 diskrete in-/uitsetpunte.

Die geïntegreerde Modbus RTU- en Modbus Plus-kommunikasiepoorte verskaf seriële data-uitruiling met gekoppelde veldtoestelle en Modicon-netwerkkomponente. Stelselkonfigurasie hang af van die gekose I/O-argitektuur, rakrangskikking en kommunikasievereistes.

Gereelde vrae

V: Watter kommunikasie-koppelvlakke is in die PC-E984-485 geïntegreer?
A: Die beheerder sluit een Modbus RTU-poort en een Modbus Plus-poort in vir seriële kommunikasie met versoenbare toestelle en Modicon-netwerkkomponente.

V: Hoe word I/O-kapasiteit deur die PC-E984-485-beheerder hanteer?
A: Die beheerder ondersteun tot 2048 diskrete in-/uitsette, met elke val wat tot 512 insette en 512 uitsette ondersteun.

V: Kan die PC-E984-485 afgeleë I/O-uitbreiding ondersteun?
A: Die beheerder ondersteun uitbreiding deur tot twee afgeleë rakke binne die Modicon 984-stelselkonfigurasie.

Riglyne vir veldinstallasie

Installeer die PC-E984-485 in 'n beheerkas met voldoende meganiese ondersteuning en beskerming teen geleidende besoedeling. Verifieer die 115/230 VAC-toevoerbedrading voordat die beheerder aangeskakel word.

Gebruik toepaslike aardingspraktyke vir die kasomhulsel en kommunikasiekabelskerms. Hou kommunikasiebedrading geskei van hoëstroomkraggeleiers om elektriese steuring te verminder. Bevestig die Modbus RTU- en Modbus Plus-kabelroetering, terminering en koppelaarintegriteit volgens die netwerkinstallasievereistes.

Verifieer voor ingebruikneming die rakadressering, I/O-toewysing, kommunikasieparameters en toepassingsgeheuekonfigurasie binne die Modicon 984-stelsel.

---
