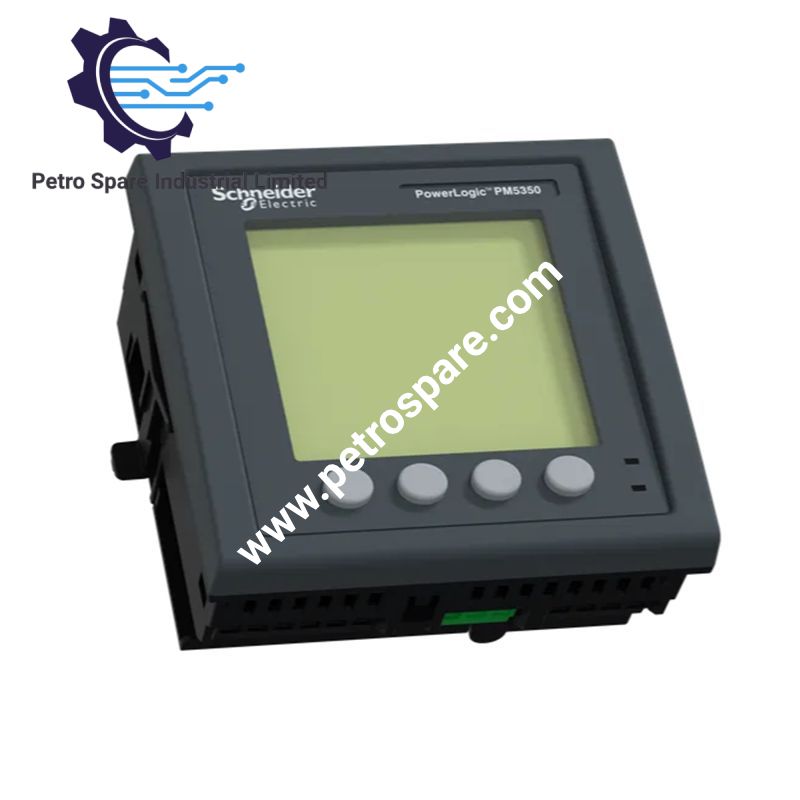

PM5350

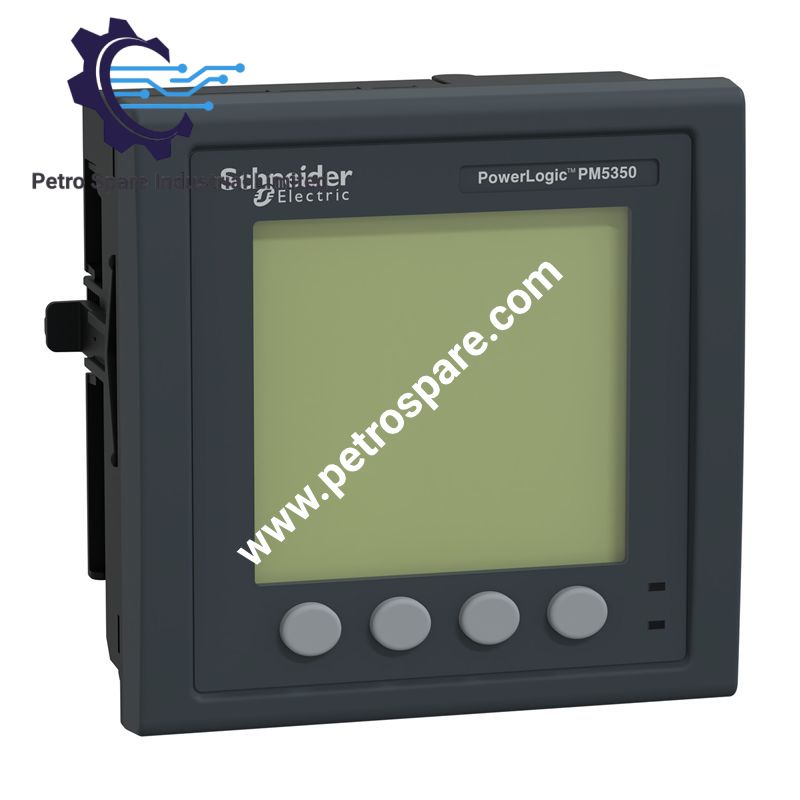

Die Schneider Electric METSEPM5350 (PM5350-kragmeter) is gekonfigureer vir die meting van elektriese parameters en die verkryging van kraggehalte-data in PowerLogic-moniteringstelsels en bied direkte metings- en kommunikasiefunksies deur spanningsinsette, stroomtransformator-insette, ’n RS485-koppelvlak, digitale insette en relaisuitsette.

Hardeware-spesifikasies

Parameter	Spesifikasie
Model	METSEPM5350
Handelsmerk	Schneider Electric
Produksoort	Kragmeter
Gewig	0.25 kg
Afmetings	96 mm W x 57 mm D x 96 mm H
Bedryfstemperatuur	-25 tot 70 deg C (meter), -20 tot 70 deg C (skerm)
Kragverbruik	11.9 VA maksimum
Skermtipe	Monochroom grafiese LCD, 6 lyne
Monteringstipe	Ingebou gemonteer
Metingakkuraatheid	Klas 0.5S aktiewe energie volgens IEC 62053-22
Monsternemingstempo	32 monsters/siklus
Metingstroominset	1 A- of 5 A-CT-inset, 5 tot 9000 mA-metingsbereik
Metingspanning	35 tot 480 V AC fase-tot-fase, 20 tot 277 V AC fase-tot-neutraal
Frekwensiebereik	45 tot 70 Hz
Voedingspanning	85 tot 265 V AC, 100 tot 300 V DC
Netwerkkonfigurasie	1P + N, 3P + N, 3P
Kommunikasiekoppelvlak	RS485-aansluitklem
Kommunikasieprotokol	Modbus RTU, ASCII, JBUS
Kommunikasiespoed	9.6, 19.2, 38.4 kbaud
Digitale insette	4
Relaisuitsette	2
Harmoniese meting
Geheuefunksie	Nie-vlugtige geheue vir parameters en alarms
Beskermingsgraad	IP30 agter, IP54-skerm

PowerLogic-funksies vir elektriese meting en kommunikasie

Die METSEPM5350 meet spanning, stroom, frekwensie, arbeidsfaktor, aktiewe drywing, reaktiewe drywing, skyndrywing en energiewaardes deur direkte elektriese insetkanale. Die meter ondersteun enkelfase- en driefase-netwerkkonfigurasies met stroomtransformator-insette wat vir 1 A of 5 A gegradeer is.

Die toestel bied kraggehaltemetingsfunksies, insluitend ontleding van totale harmoniese vervorming en totale aanvraagvervorming. Die RS485-kommunikasiepoort ondersteun Modbus RTU-, ASCII- en JBUS-protokolle vir data-uitruiling met PowerLogic-stelsels en industriële moniteringsnetwerke.

Die meter werk met 50 Hz- en 60 Hz-elektriese netwerke en teken minimum-/maksimum-oombliklike waardes en alarminligting deur interne nie-vlugtige geheue aan.

Gereelde vrae

V: Watter kommunikasiekoppelvlak is op die METSEPM5350 beskikbaar?
A: Die meter bied ’n RS485-aansluitklemkoppelvlak wat Modbus RTU-, ASCII- en JBUS-kommunikasieprotokolle ondersteun.

V: Watter elektriese insette word vir stroommeting ondersteun?
A: Die METSEPM5350 aanvaar stroomtransformator-insette wat vir 1 A of 5 A gegradeer is en ondersteun ’n metingsbereik van 5 tot 9000 mA.

V: Ondersteun die meter harmoniese meting?
A: Ja. Die toestel meet harmoniese komponente tot en met die 15de harmoniese en bied ontleding van totale harmoniese vervorming.

Riglyne vir veldinstallasie

Installeer die METSEPM5350 in ’n stilstaande binnenshuise paneel met die gespesifiseerde ingeboude monteringskonfigurasie. Verifieer die gegradeerde spanningsinsette, die bedradingpolariteit van die stroomtransformator en die fasereeks voordat die toestel aangeskakel word.

RS485-kommunikasiebedrading moet volgens toepaslike industriële kommunikasiekabelroeteringspraktyke aangelê word. Hou kommunikasielyne weg van hoëstroomkraggeleiers om elektriese steuring te verminder. Verbind kabelskerms volgens die paneel se aardingsontwerp en toepaslike installasiestandaarde.

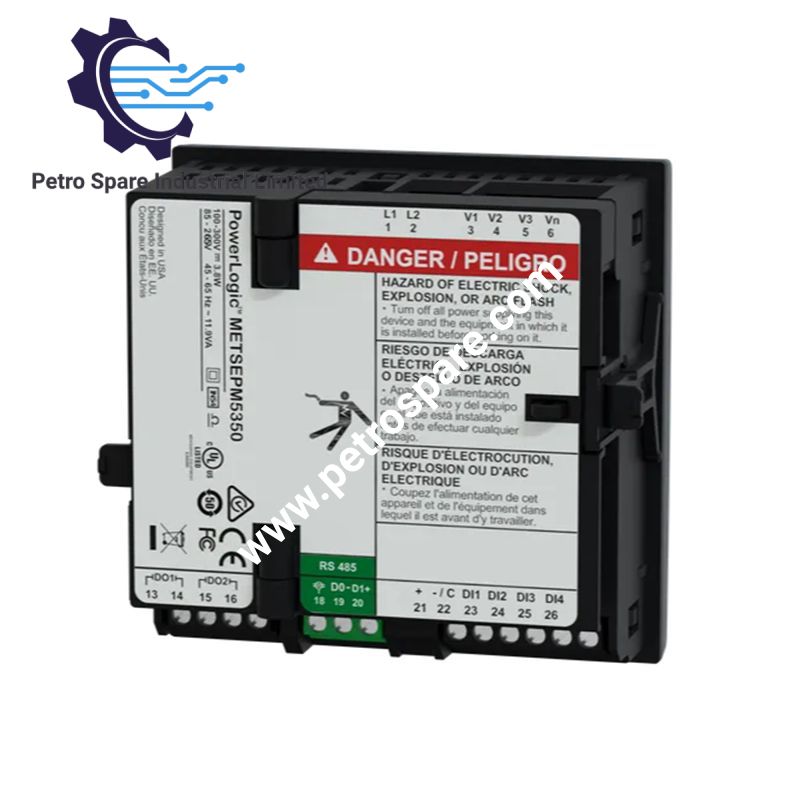

Bevestig dat die aansluitklemtoewysings vir spanningskringe, stroomtransformator-kringe, digitale insette en relaisuitsette met die stelselbedradingsdiagram ooreenstem voordat ingebruikneming plaasvind.

---
