HMIGXU5512

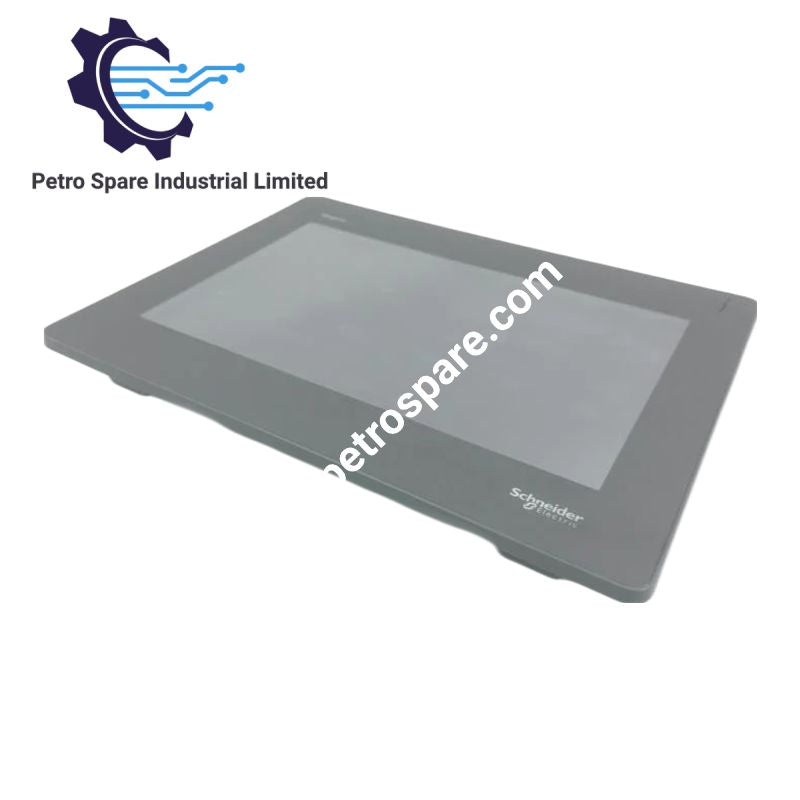

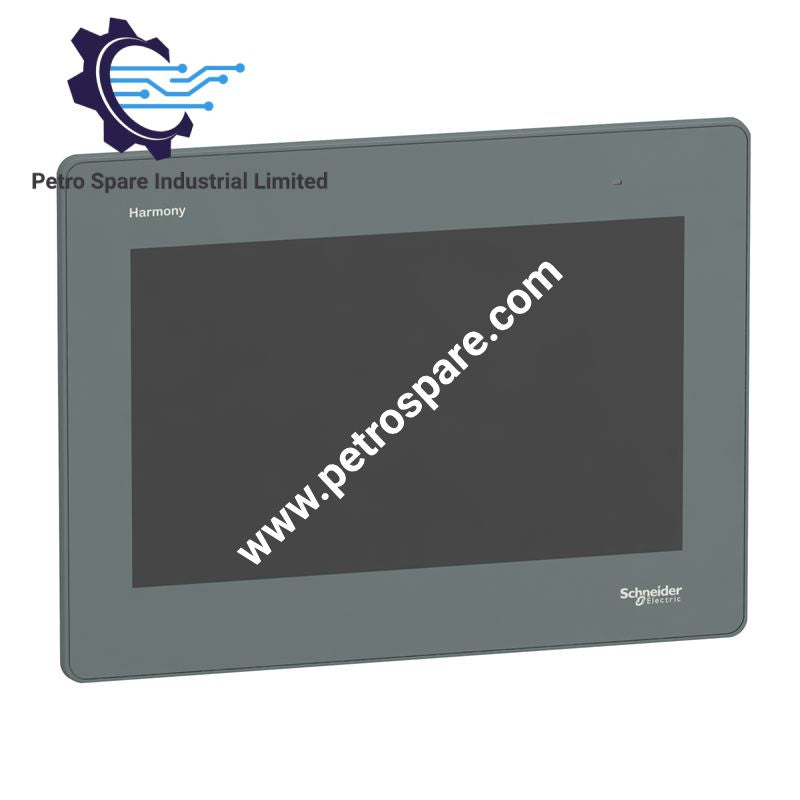

Die Schneider Electric HMIGXU5512, ook gekatalogiseer as die HMIGXU5512 Gevorderde Raakskermpaneel, dien as ’n toegewyde hardewarekomponent vir operateurskermkoppelvlak en seriële/Ethernet-datakommunikasie binne die Harmony Easy GXU-reeks.

Hardewarespesifikasies

Parameter	Spesifikasie
Model	HMIGXU5512
Handelsmerk	Schneider Electric
Produksoort	Gevorderde raakskermpaneel
Reeks	Harmony Easy GXU
Gewig	1.5 kg
Afmetings	Uitsnyopening: 255 x 185 mm; Verpakking: 32.4 x 23.9 x 9.4 cm
Bedryfstemperatuur	0 tot 50 deg C
Vertoontipe	LCD-raakskerm
Vertoongrootte	10.1 duim
Vertoonresolusie	800 x 480 pixels WVGA
Vertoonkleure	65536 kleure
Lewensduur van agtergrondbeligting	20000 uur
Gegradeerde toevoerspanning	24 VDC
Toepassingsgeheue	48 MB
Interne DDR-geheue	128 MB
Rugsteungeheue	128 kB
Seriële kommunikasie	COM1 RS232C, COM2 RS422/RS485
Ethernet-kommunikasie	10/100BASE-TX
USB-koppelvlak	USB tipe mini B en USB tipe A
Graderings vir voorpaneelbeskerming	IP65
Sertifisering	CE

Ethernet- en seriële kommunikasiekoppelvlak

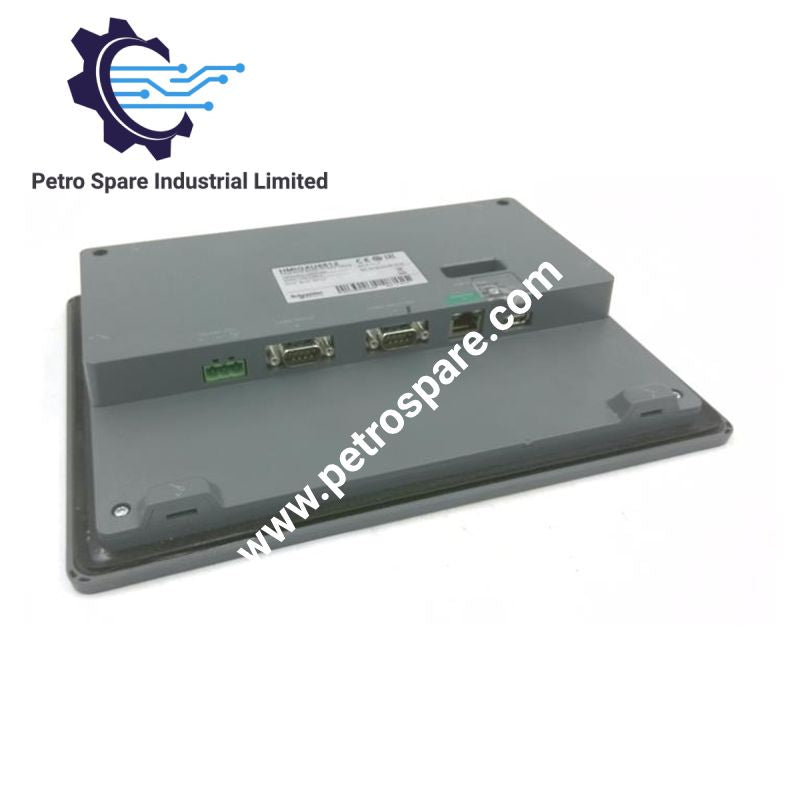

Die HMIGXU5512 bied fisiese kommunikasiekoppelvlakke vir verbinding met beheerders deur middel van seriële skakels en Ethernet-netwerke. COM1 gebruik ’n 9-pen manlike SUB-D-aansluiting vir RS232C-kommunikasie, terwyl COM2 RS422/RS485-kommunikasie deur ’n 9-pen manlike SUB-D-aansluiting ondersteun. Die geïntegreerde 10/100BASE-TX-Ethernetpoort bied standaardnetwerkverbinding vir data-uitruiling met versoenbare outomatiseringsbeheerders.

Die paneel ondersteun Vijeo Designer Basic-konfigurasiesagteware en behou interne toepassingsgeheue, DDR-geheue en rugsteungeheue vir die berging van looptydprojekte en die behoud van stelseldata.

Gereelde vrae

V: Watter kommunikasiekoppelvlakke is in die HMIGXU5512 geïntegreer?
A: Die HMIGXU5512 bevat een 10/100BASE-TX-Ethernetpoort, een RS232C-seriële koppelvlak, een RS422/RS485-seriële koppelvlak, USB tipe A en USB tipe mini B-verbindings.

V: Wat is die gegradeerde toevoerspanning van die HMIGXU5512-raakskermpaneel?
A: Die HMIGXU5512 werk met ’n gegradeerde 24 VDC-toevoer.

V: Watter vertoonhardeware is by die HMIGXU5512 ingesluit?
A: Die eenheid gebruik ’n 10.1-duim-LCD-raakskerm met ’n 800 x 480-pixels-WVGA-resolusie en ondersteun 65536 vertoonkleure.

Riglyne vir veldinstallasie

Installeer die HMIGXU5512 in ’n paneeluitsnyopening wat ooreenstem met die gespesifiseerde monteerafmetings, en handhaaf die vereistes vir voorpaneeldigting om IP65-beskerming te verseker. Gebruik afgeskermde kommunikasiekabels waar nodig en hou bedrading vir seriële kommunikasie apart van hoëspanningskraggeleiers om elektriese steuring te verminder.

Verbind die 24 VDC-kragtoevoer met die korrekte polariteit en voorsien toepaslike aarding tussen die paneelonderstel en die aardingspunt van die beheerkas. Lei Ethernet- en seriële kabels volgens industriële bedradingspraktyke, en vermy parallelle installasie met hoëstroomskakelkringe.

Die produk is op 1 Mei 2024 gestaak. Die gelyste vervangingsmodel is HMIET6500, wat ’n soortgelyke raakskermkoppelvlak in die 10-duim-klas met COM-, Ethernet-, USB- en RTC-funksies bied.

---
