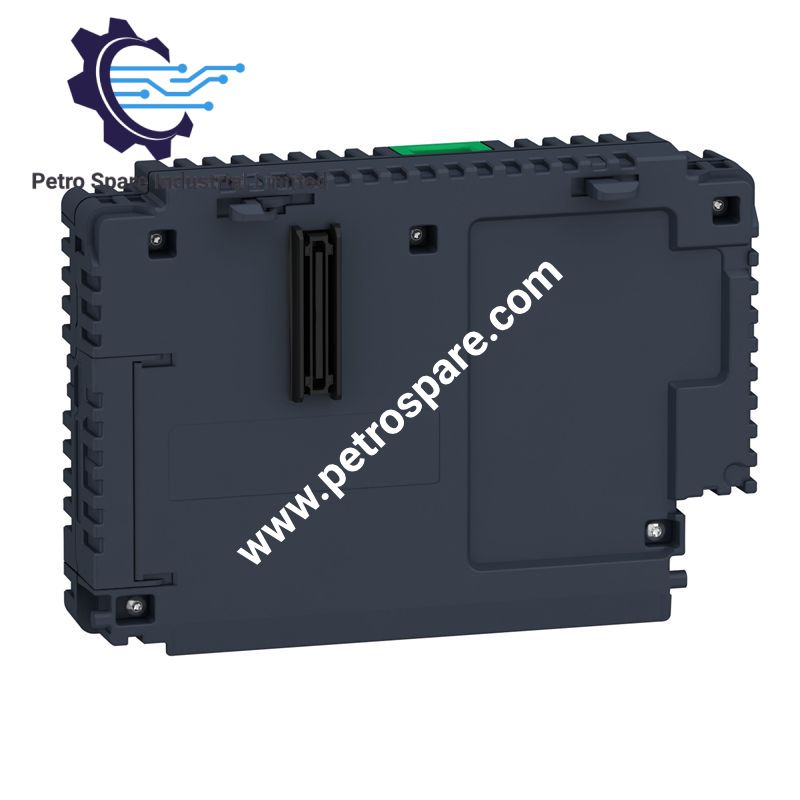

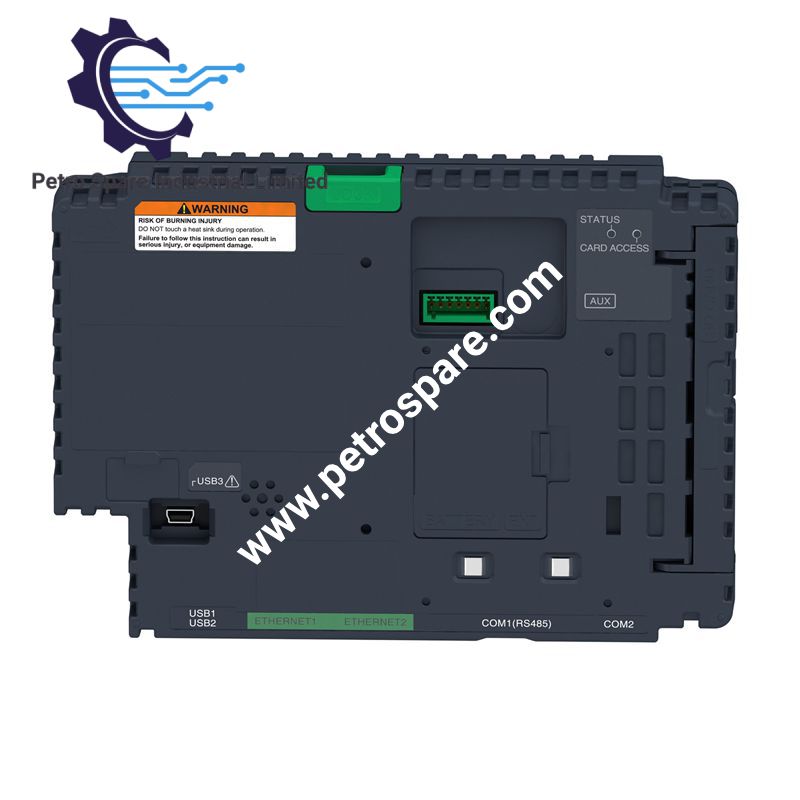

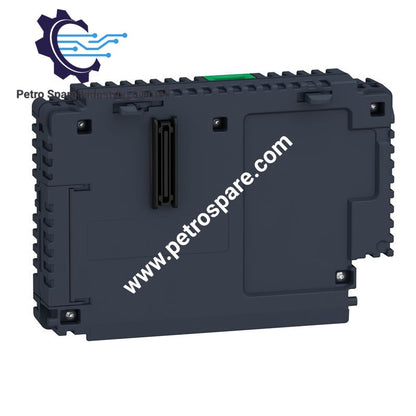

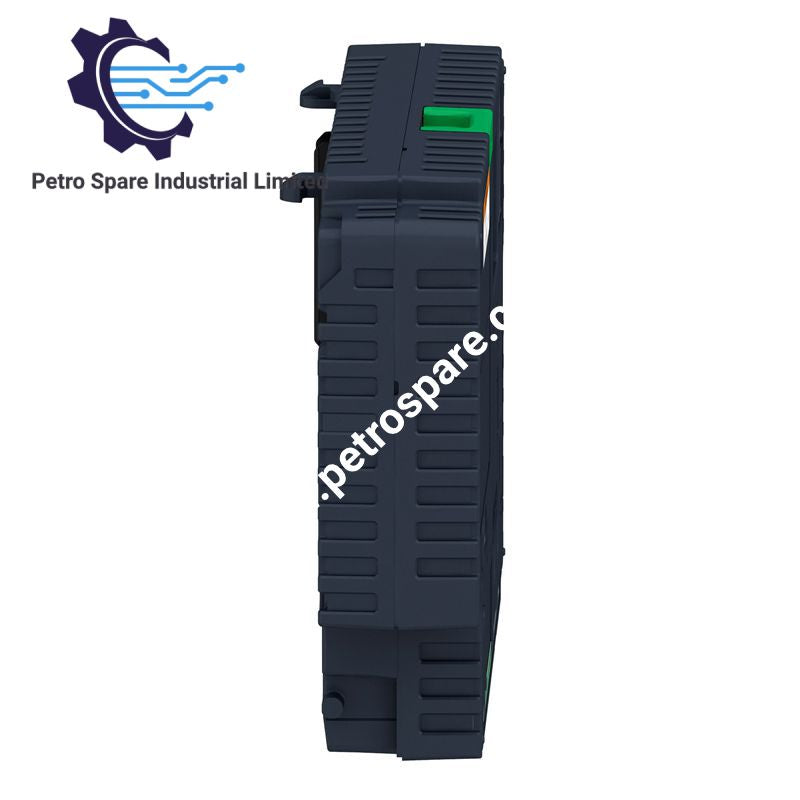

HMIG3U

Die HMIG3U van Schneider Electric (HMIG3U-basiseenheid), wat vir HMI-verwerking en plaaslike masjiendatakommunikasie in die Harmony GTU-platform gekonfigureer is, bied direkte fisiese en elektriese koppelvlakke deur Ethernet, seriële kommunikasie, USB en SD-kaartberging. Die eenheid gebruik ’n ARM Cortex-A9-verwerker, 256 MB RAM, 512 KB NVRAM en ’n vooraf geïnstalleerde 1 GB SD-kaart.

Hardeware-spesifikasies

Parameter	Spesifikasie
Model	HMIG3U
Handelsmerk	Schneider Electric
Produksoort	Basiseenheid / Premium-boks
Reeks	Harmony GTU
Verwerker	ARM Cortex-A9
Interne geheue	256 MB RAM
Rugsteungeheue	512 KB NVRAM
Databerging	1 GB SD-kaart
SD-kaartgleuwe	2
Gegradeerde toevoerspanning	12...24 VDC
Ethernet	10BASE-T / 100BASE-TX / 1000BASE-T
Ethernet-poort	1 x RJ45
Seriële kommunikasie	RS232C / RS422 / RS485
Seriële spoed	110...115200 bit/s; 187.5 kbit/s
USB	2 x USB 2.0 Tipe A, 1 x USB 2.0 Mini-B
Kommunikasieprotokolle	Modbus, Modbus TCP/IP, Uni-Telway
Sagteware	Vijeo Designer
Verkoeling	Natuurlike konveksie
Afmetings	188 x 131 x 45 mm
Gewig	0.9 kg
Bedryfstemperatuur	0...60 grade C
Storingstemperatuur	-20...60 grade C
Relatiewe humiditeit	10...90 % nie-kondenserend
Bedryfshoogte	Tot 2000 m
Besoedelingsgraad	2, IEC 61131-2
Vibrasieweerstand	3.5 mm by 5...9 Hz; 9.8 m/s2 by 9...150 Hz
Sertifiserings	CE, cULus, ATEX, IECEx, RCM, GL, KC, EAC, ABS, BV, CCS, DNV, LR, RINA, UKCA, UKEX
Kragverbruik	Nie in die verskafde data gespesifiseer nie

PLC- en HMI-kommunikasie-koppelvlakke

Die HMIG3U bied Ethernet TCP/IP deur ’n RJ45-koppelvlak met 10BASE-T-, 100BASE-TX- en 1000BASE-T-werking. Seriële koppelvlakke ondersteun RS232C-, RS422- en RS485-elektriese verbindings. Ondersteunde protokolle sluit Modbus, Modbus TCP/IP en Uni-Telway in.

Die koppelvlakrangskikking sluit ook twee USB 2.0 Tipe A-poorte en een Mini-B USB-poort in. ’n Veldbuskaart vir ’n uitbreidingseenheid kan deur die gespesifiseerde uitbreidingskoppelvlak verbind word.

Gereelde vrae

V: Watter kommunikasieprotokolle word deur die HMIG3U ondersteun?
A: Die verskafde spesifikasies identifiseer Modbus, Modbus TCP/IP en Uni-Telway.

V: Watter geheue en berging word voorsien?
A: Die eenheid bevat 256 MB RAM, 512 KB NVRAM-rugsteungeheue en ’n vooraf geïnstalleerde 1 GB SD-kaart. Twee SD-kaartgleuwe word voorsien.

V: Wat is die gespesifiseerde bedryfstemperatuurreeks?
A: Die bedryfsomgewingstemperatuur is 0...60 grade C. Die storingstemperatuur is -20...60 grade C.

Riglyne vir veldinstallasie

Installeer die HMIG3U in die gespesifiseerde meganiese konfigurasie van Harmony GTU en handhaaf voldoende vrye ruimte vir natuurlike konveksieverkoeling. Verifieer die 12...24 VDC-toevoer voordat die eenheid aangeskakel word.

Lei Ethernet-, seriële, USB- en kragbedrading waar prakties afsonderlik om elektromagnetiese koppeling te verminder. Gebruik toepaslike skermterminering en beskermende aardingspraktyke vir die installasie-omgewing. Bevestig RS232C-, RS422- of RS485-bedradingspolariteit en koppelvlakkeuse voordat ingebruikneming plaasvind.

Installeer SD-kaarte met kragtoestande en hanteringsprosedures wat geskik is vir elektroniese geheuemedia. Verifieer die gekose kommunikasieprotokol en seriële parameters in Vijeo Designer voordat die terminaal aan die beheernetwerk gekoppel word.

---
