ABL4RSM24200

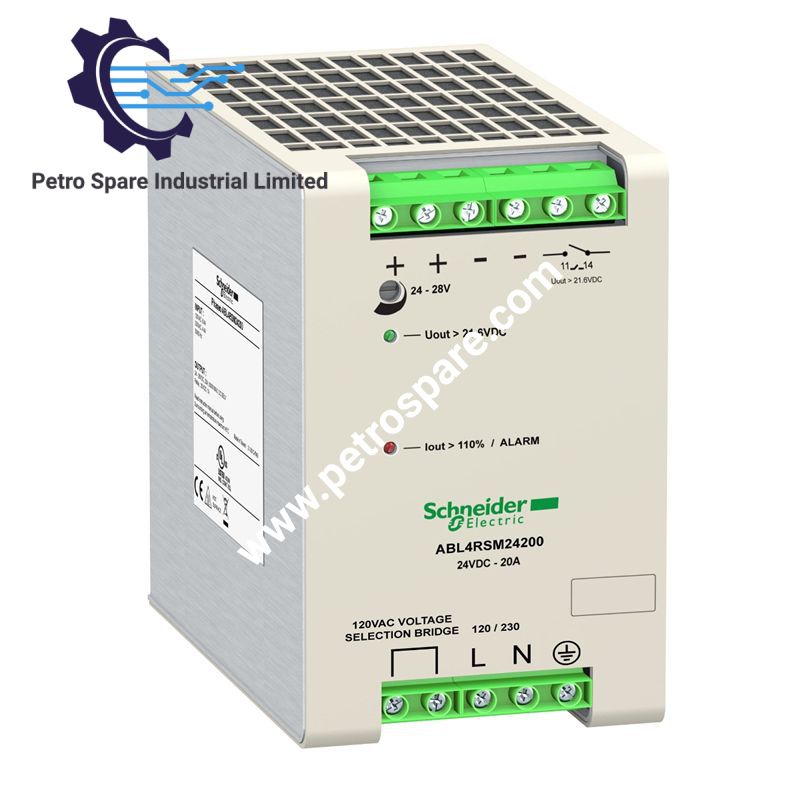

Die Schneider Electric ABL4RSM24200 (ABL4RSM24200 gereguleerde skakelmoduskragtoevoer) is opgestel vir gereguleerde 24 VDC-kragomsetting binne Modicon-kragtoevoerargitekture, aanvaar enkelfase- of tweefase-wisselstroominset en lewer ’n 20 A-gelykstroomuitset.

Hardeware-spesifikasies

Parameter	Spesifikasie
Model	ABL4RSM24200
Handelsmerk	Schneider Electric
Produksoort	Gereguleerde skakelmoduskragtoevoer
Produkreeks	Modicon-kragtoevoer
Insetspanning	120...230 V WS fase-tot-fase; 120...230 V WS enkelfase; 300...370 V GS
Gegradeerde drywing	480 W
Uitsetspanning	24 V GS
Uitsetstroom	20 A
Tydelike stroomverhoging	1.5 x In vir 5 s
Inskakelstroom	35 A
Kragfaktor	0.75 by 24 V GS
Doeltreffendheid	90% by 120 V WS; 92% by 230 V WS
Verstelling van uitsetspanning	100...116% verstelbaar
Kragverlies	55 W; 43 W
Stroomverbruik	4.4 A by 230 V WS; 8.4 A by 120 V WS
Uitsetbeskerming	Kortsluiting-, oorlading-, termiese en oorspanningsbeskerming
Uitsetkoppeling	Redundante parallelle koppeling met interne diode; seriekoppeling
Statusaanduiding	Groen LED vir uitsetspanning; rooi LED vir oorlading, oortemperatuur of oorspanning
Afmetings	80 mm B x 127 mm H x 139 mm D
Massa	1.3 kg
Bedryfstemperatuur	Nie in die verskafte dokumentasie gespesifiseer nie
Kragverbruik	Insetverbruik: 4.4 A by 230 V WS; 8.4 A by 120 V WS
Aansluitklemme	Skroefklemme, 0.5...4 mm2-geleiers, afhangend van die aansluiting
Montering	35 x 15 mm of 35 x 7.5 mm simmetriese DIN-reling
Monteringsposisie	Vertikaal
Beskermingsgraad	IP20
Veiligheidsvoorsiening	SELV volgens IEC 60950-1, IEC 60204-1 en IEC 60364-4-41
Standaarde	CULus 508; EN/IEC 62368-1
Sertifisering	CSA C22-2 No 14; CULus 508
EMC	EN 50081-1, EN 50082-2, IEC 61000-6-2
Merk	CE

Gereguleerde uitset en redundante kragargitektuur

Die ABL4RSM24200 gebruik gereguleerde skakelmodusomsetting om ’n nominale 24 V GS-uitset by 20 A te voorsien. Die uitsetspanning is verstelbaar van 100% tot 116% van die nominale waarde.

Die kragtoevoer ondersteun redundante parallelle werking deur ’n interne diode-opstelling. Seriekoppeling word ook vir die uitsetkring gespesifiseer.

Beskermingsfunksies sluit outomatiese-terugstel-kortsluitingsbeskerming, oorladingsbeskerming, termiese beskerming en oorspanningsbeskerming in. Die tydelike uitsetstroomvermoë bereik 1.5 x die gegradeerde stroom vir 5 sekondes.

Die statusaanduiding onderskei normale uitsetspanning van oorlading-, oortemperatuur- en oorspanningstoestande deur toegewyde groen en rooi LED’s.

Gereelde vrae

V: Watter insetkonfigurasies ondersteun die ABL4RSM24200?
A: Die eenheid aanvaar 120...230 V WS fase-tot-fase, 120...230 V WS enkelfase, of 300...370 V GS-inset.

V: Kan die ABL4RSM24200 in ’n redundante kragkonfigurasie werk?
A: Ja. Die gespesifiseerde uitsetkoppeling ondersteun redundante parallelle werking met ’n interne diode, sowel as seriekoppeling.

V: Watter monteringsopstelling word vir hierdie kragtoevoer gespesifiseer?
A: Die eenheid word vertikaal op óf 35 x 15 mm óf 35 x 7.5 mm simmetriese DIN-reling gemonteer.

Riglyne vir veldinstallasie

Installeer die kragtoevoer vertikaal op ’n versoenbare simmetriese DIN-reling en handhaaf die vryruimtes wat deur die installasiekas vereis word.

Verifieer die gekose insetklemme voordat die eenheid aangeskakel word, omdat die eenheid afsonderlike aansluitingsopstellings vir enkelfase- en fase-tot-fase-wisselstroominset voorsien.

Gebruik die gespesifiseerde geleiergroottes vir skroefklemme en draai alle klemme volgens die toepaslike installasiedokumentasie vas.

Lei wisselstroom-insetbedrading, waar prakties moontlik, apart van laespanning-gelykstroomseinbedrading om geleide en uitgestraalde steuring te beperk.

Verbind die beskermende aardklem volgens die kas se aardingskema en toepaslike elektriese installasiestandaarde.

Verifieer die kragstelsel se topologie en polariteit voordat die uitsetgeleiers vir redundante parallelle werking verbind word.

Moenie die gespesifiseerde kortsluitings-, oorladings-, termiese of oorspanningsbeskermingskringe tydens ingebruikneming omseil nie.

Die produk is gestaak; die staking is op 31 Des 2013 gedateer en die diensbeëindiging op 25 Sept 2025. Die verskafte Schneider Electric-dokumentasie identifiseer ABL8RPM24200 as die aanbevole plaasvervanger.

---
