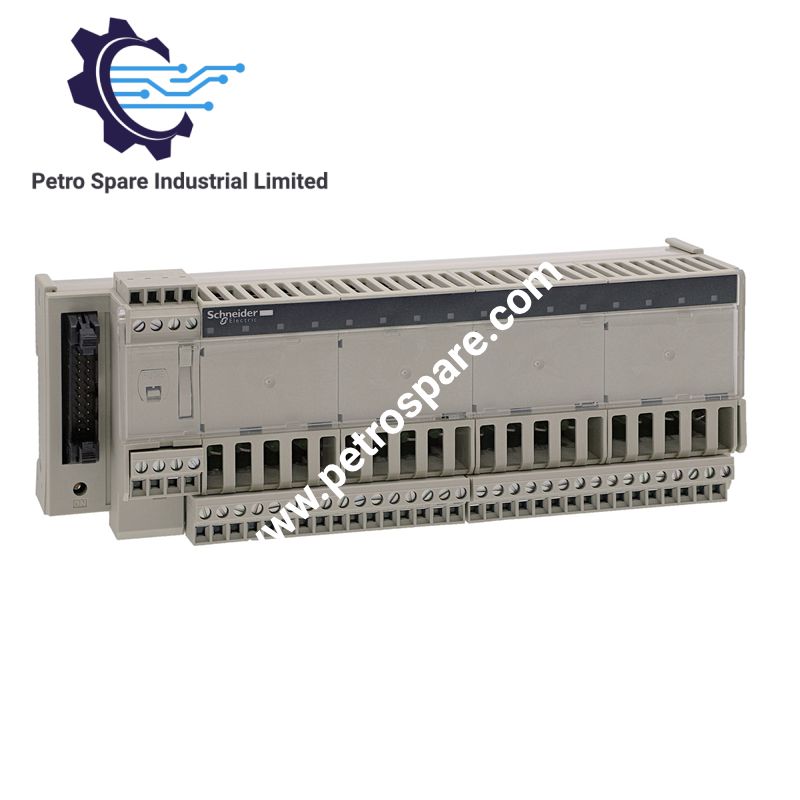

ABE7S16E2M0

Gekonfigureer vir 230 V WS-sensorkant-insetskakeling in die Modicon ABE7-voorbedrade stelsel, verskaf die Schneider Electric ABE7S16E2M0 (ABE7S16E2M0 vastestof-insetrelais-subbasis) 16-kanaalse seinaanpassing tussen veldsensors en 24 V GS-PLC-insette.

Hardeware-spesifikasies

Parameter	Spesifikasie
Model	ABE7S16E2M0
Handelsmerk	Schneider Electric
Produkreeks	Modicon ABE7
Produksoort	Vastestof-insetrelais-subbasis
Kanale	16
Klemme per kanaal	2
Voeding aan sensorkant	230/240 V WS, 50/60 Hz
Voeding aan PLC-kant	24 V GS
PLC-voedingsgrense	19-30 V GS
PLC-/veld-isolasie	Ja
Stroom per kanaal	0.008 A
Gewaarborgde toestand 1-stroom	>= 4.5 mA, sensorkant
Gewaarborgde toestand 1-spanning	>= 164 V, sensorkant
Maksimumskakelstroom	15 mA, PLC-kant
Minimumskakelstroom	1 mA, PLC-kant
Reaksietyd	<= 20 ms, toestand 0 na 1 en toestand 1 na 0
Skakelfrekwensie	<= 25 Hz by 50%-werksiklus
Gegradeerde impulsweerstandspanning	2.5 kV, IEC 60947-1
Gegradeerde isolasiespanning	2000 V
Diëlektriese sterkte	2000 V WS, 50/60 Hz
Beskerming	Interne 1 A-snelblousekering, PLC-kant; eksterne snelblousekering, sensorkant
Aansluiting	Verwyderbare skroefklemme, 20-rigting HE10-konnektor
Montering	35 mm simmetriese DIN-relingknipsels of skroewe met bevestigingstel
Aandraaimoment	0.6 N.m
IP-beskerming	IP2X, IEC 60529
Bedryfstemperatuur	-5 tot 60 grade C
Bergingstemperatuur	-40 tot 80 grade C
besoedelingsgraad	2, IEC 60664-1
Skokweerstand	15 gn, 11 ms
Vibrasieweerstand	2 gn, 10-150 Hz
Netto gewig	0.407 kg
Sertifisering	DNV, GL, CSA, EAC
Standaard	IEC 61131-2 Tipe 1

PLC-koppelvlak en seinaanpassing

Die ABE7S16E2M0 skei die 230 V WS-sensorkantkring van die 24 V GS-PLC-kantkoppelvlak.

Sy 20-rigting HE10-konnektor verskaf die PLC-koppelvlak, terwyl verwyderbare skroefklemme toegang tot veldkantbedrading bied.

Die 16 kanale gebruik twee klemme per kanaal en ondersteun digitale insetsein-oordrag deur vastestofskakeling.

Die module ondersteun Modicon M221 Book-, TSX Micro-, Modicon Premium-, Modicon TM3- en X80-I/O-platforms.

Die gespesifiseerde skakelreaksie bly binne 20 ms vir albei sein-oorgangrigtings.

Gereelde vrae

V: Bied die ABE7S16E2M0 elektriese isolasie tussen veldseine en die PLC?
A: Ja. Die verskafde spesifikasies dui op isolasie tussen die PLC-kant en die aktiewe velddeel.

V: Watter veldkantspanning aanvaar hierdie subbasis?
A: Die gegradeerde toevoer aan die sensorkant is 230/240 V WS by 50/60 Hz, met toestand 1 gewaarborg by >= 164 V.

V: Kan die eenheid direk op ’n DIN-reling gemonteer word?
A: Ja. Die subbasis ondersteun 35 mm simmetriese DIN-relingmontering met knipsels, of skroefmontering op ’n soliede plaat.

Riglyne vir veldinstallasie

• Installeer die subbasis op ’n 35 mm simmetriese DIN-reling of soliede monteerplaat.
• Verifieer dat veldbedrading ooreenstem met die gespesifiseerde 230/240 V WS-sensorkantkring.
• Hou 230 V WS-veldgeleiers geskei van laespanning-PLC- en kommunikasiebedrading.
• Lei seinbedrading weg van hoëstroom-motor-, kontaktor- en veranderlike-frekwensie-aandrywergeleiers.
• Handhaaf korrekte polariteit en klemidentifikasie volgens die toepaslike bedradingsdiagram.
• Gebruik die gespesifiseerde skroefklemgeleieromvang vir die gekose geleiertipe.
• Draai klemverbindings vas tot 0.6 N.m met ’n plat 3.5 mm-skroewedraaier.
• Verbind kabelafskermings volgens die kas se aardingsontwerp en vermy die skep van onbedoelde aardlusse.
• Bevestig die vereiste eksterne snelblousekering aan die sensorkant voordat die kring aangeskakel word.
• Verifieer dat die PLC-kanttoevoer binne die gespesifiseerde 19-30 V GS-reeks bly.
• Kontroleer kanaalskakeltoestande voordat stroomaf-PLC-logika aan bedryfstoerusting gekoppel word.
• Handhaaf die gespesifiseerde IP2X-omhulselbeskerming deur die voltooide installasie.

---
