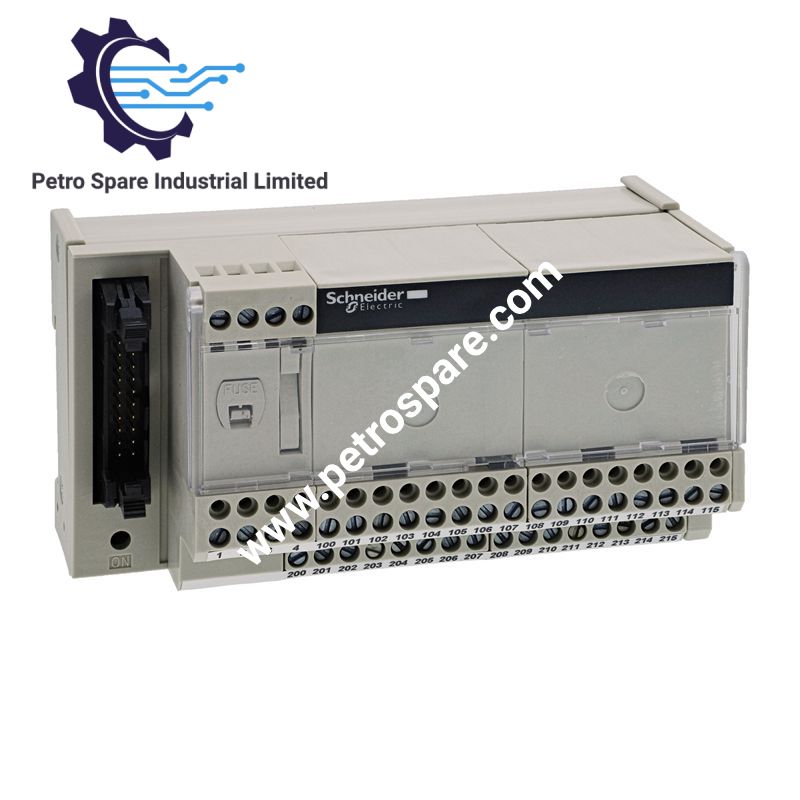

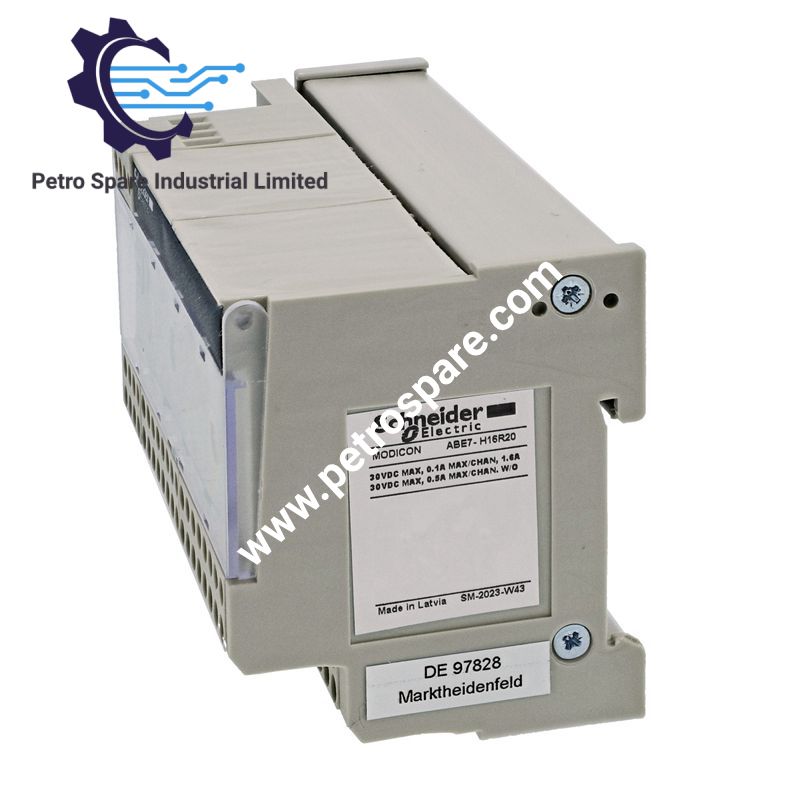

ABE7H16R20

Die Schneider Electric ABE7H16R20 (ABE7H16R20 passiewe diskrete I/O-subbasis), wat vir diskrete seinroetering en bedradingsbeëindiging in Modicon-outomatiseringsargitekture gekonfigureer is, verskaf direkte fisiese en elektriese uitvoering. Dit fasiliteer die koppelvlak tussen veldtoestelle en programmeerbare beheerders deur ’n 20-pen-koppelstelsel oor 16 kanale te gebruik, met dubbele aansluitings per kanaal vir direkte beheerbedrading.

Hardeware-spesifikasies

Parameter	Spesifikasie
Model	ABE7H16R20
Handelsmerk	Schneider Electric
Oorsprong	Frankryk
Gewig	0.3 kg
Afmetings	125 mm breedte
Bedryfstemperatuur	-5 tot 60 grade C
Kragverbruik	1.8 A maksimum toevoerstroom
Gegradeerde toevoerspanning	19 tot 30 VDC
Aantal kanale	16
Aansluitings per kanaal	2
Kortsluitingbeskerming	2 A interne sekering, 5 x 20 mm, vinnige smelting
Isolasiespanning	2000 V
Beskermingsgraad	IP2X
Monteringstipe	35 mm DIN-reling of skroefbevestiging

I/O-digtheidskaling en deterministiese bedrading

Die eenheid vestig ’n hoëdigtheid-aansluitingskoppelvlak met ’n kommunikasiespoed op die agtervlakbus en I/O-digtheidskaling wat vir hoëspoed-veldverwerking aangepas is. Geïntegreerde polariteitsverspreiding maak dit moontlik om 0 VDC- of 24 VDC-relings direk oor die kanaaloppervlak te roeteer sonder eksterne gemeenskaplike aansluitblokke. Met ’n interne 2 A-snelaksiesekering wat die beheerderkoppelvlak beskerm, bly die spanningsval oor die kragverspreidingskring onder nominale bedryfslaste tot 0.3 V beperk.

Gereelde vrae

V: Wat is die primêre verbindingsmetodes wat aan die beheerkant ondersteun word?

A: Die subbasis gebruik ’n 20-pen-koppeluitleg wat versoenbaar is met HE-10-, SUB-D 9- en SUB-D 15-voorbedrade kabelsamestellings.

V: Watter skroefdraaimoment- en draadmeterbeperkings geld vir die veldaansluitblokke?

A: Skroefaansluitings aanvaar soliede of buigsame geleiers van 28 AWG tot 12 AWG (0.09 mm2 tot 2.5 mm2). Die aanbevole aandraaimoment is 0.6 N.m met ’n plat 3.5 mm-skroewedraaier.

Riglyne vir veldinstallasie

Maak seker dat kragtoevoer volledig afgeskakel is voordat die subbasis geïnstalleer of gediens word. Monteer die samestelling stewig op ’n 35 mm-simmetriese DIN-reling met behulp van geïntegreerde houklemme, of bevestig dit met skroewe aan ’n monteerplaat. Aardingspaaie en skermverbindings moet ooreenkomstig IEC 61000-4 EMC-versagtingsreëls gehandhaaf word. Handhaaf ’n minimum buigradius vir voorafgemonteerde 20-pen-lint-/SUB-D-hoofkabels om meganiese spanning op die koppelaarbehuizing te voorkom.

---
