990NAD21110

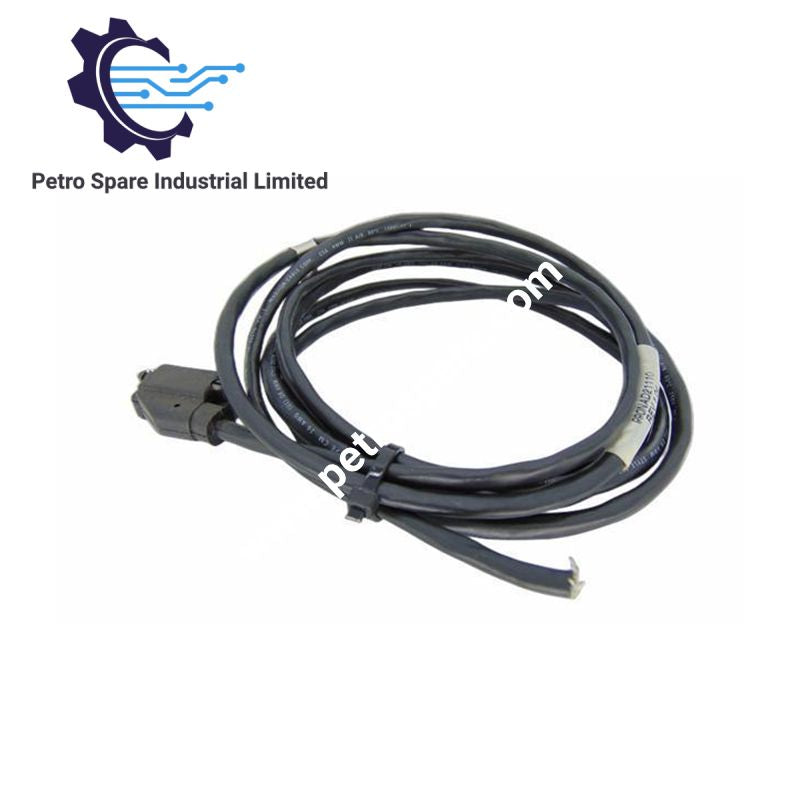

Die Schneider Electric 990NAD21110, ook gekatalogiseer as die 990NAD21110-valverbindingkabel, dien as ’n toegewyde hardewarekomponent om Momentum I/O-subbasisse aan plaaslike T-aansluitingstappe binne Modbus Plus-kommunikasienetwerke te verbind.

Agtervoegselontleding en modelmatriks

• 990NAD: Basisvoorvoegsel wat Modicon-netwerkkabelsamestellings en passiewe verbindingshardeware aandui.
• 21110: Spesifieke onderdeelsuffiks wat ’n Modbus Plus-valkabel van 2,4 m definieer, met ’n gebuigde SUB-D 9-manlike koppeling aan die modulekant en los drade aan die tapkant.

Hardeware-spesifikasies

Parameter	Spesifikasie
Model	990NAD21110
Handelsmerk	Schneider Electric
Kabellengte	2,4 m (7,9 vt)
Netto massa	0,169 kg
Afmetings (Pakket 1)	2,3 cm x 22,5 cm x 22,0 cm
Fisiese koppelvlak	1 gebuigde manlike SUB-D 9 (modulekant) / Vrye punt (tapkant)
Platformversoenbaarheid	Modicon Momentum, Modicon Quantum, Advantys STB, Premium
Toestelversoenbaarheid	STBNMP2212, 140CPU43412U, 140CPU31110, 490NRP25300
Netwerkprotokol	Modbus Plus

Deterministiese industriële agtervlak- en buskommunikasie

Die 990NAD21110-kabel handhaaf deterministiese tekenoordragkommunikasie oor Modbus Plus-argitektuur wat teen ’n fisiese tempo van 1 Mbit/s werk. Seinbane word teen elektromagnetiese steuring (EMI) afgeskerm om pakkieverlies tydens differensiële data-oordrag te voorkom. Die gebuigde 9-pen SUB-D-koppeling verseker minimale meganiese spanning op gasheerkommunikasiekoppelvlakke en behou sodoende skakelstabiliteit tydens deurlopende deterministiese busbedryf.

Gereelde vrae

V: Wat is die doel van die draadleidraadterminering aan die kant van die terreintap?

A: Die nie-getermineerde vrye punt maak direkte bedrading na veld-T-aansluitingsterminaalblokke of lyntappe (soos 990NAD23000) moontlik sonder om tussenliggende propweerstand by te voeg.

V: Kan hierdie kabel warmgeruil word terwyl die Modbus Plus-netwerk aktief is?

A: As ’n enkele nodus uit ’n Modbus Plus-netwerk verwyder word via sy valkabel, sal dit nie die hoofstamnetwerk laat ineenstort nie, maar dit onderbreek tekenoordrag na die spesifieke module. Om die koppeling te verwyder, vereis dat die nodus tydelik vanlyn gestel word in die PLC-stelsellogika.

Riglyne vir veldinstallasie

• Handhaaf ’n minimum buigradius van 50 mm oor die hele kabellengte om te voorkom dat die interne gedraaide-paar-impedansie en skermkontinuïteit verswak.
• Verbind die gebuigde manlike SUB-D 9-behuizing direk met die gasheerkommunikasiemodule se koppelvlak en draai albei duimskroewe vas om behoorlike aardkontak deur die koppelingsraam te verseker.
• Bedraad die gestroopte vrye-puntgeleiers aan die aangewese A/B-sein- en skermterminale op die plaaslike terreintap, en verseker dat die dreineerdraad streng aan die netwerk-aardpunt gekoppel word om aardlusse te voorkom.
• Lei die kabel minstens 200 mm weg van hoogspannings-wisselstroomkraglyne en veranderlike-frekwensieaandrywers (VFD’s) om induktiewe koppeling te onderdruk.

---
