990NAA26320

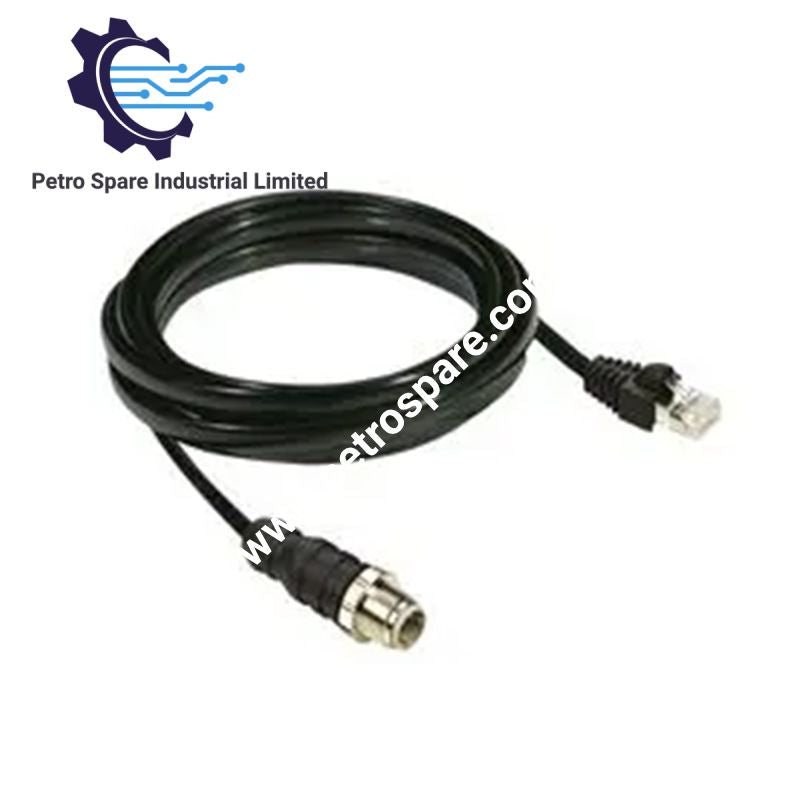

Die Schneider Electric 990NAA26320, ook gekatalogiseer as die 990NAA26320-verbindingskabelstel, dien as ’n toegewyde hardewarekomponent vir RS232-punt-tot-punt-seriële kommunikasie tussen ’n rekenaarterminaal en ’n Unity-verwerker binne Modicon Quantum- en Premium-outomatiseringsplatforms.

Hardeware-spesifikasies

Parameter	Spesifikasie
Model	990NAA26320
Handelsmerk	Schneider Electric
Oorsprong	Frankryk
Netto gewig	0.3 kg
Verpakkingsafmetings	25.0 cm x 19.0 cm x 3.0 cm
Bedryfstemperatuur	0 tot 60 deg C
Kragaftrekking	Passief (geen eksterne kragtoevoer benodig nie)
Toebehorekategorie	Verbindingsbykomstighede
Toebehoretipe	Verbindingskabel
Kabellengte	3.7 m
Elektriese verbinding aan rekenaarkant	1x SUB-D 9-aansluiting (RS232)
Elektriese verbinding aan verwerkerskant	1x SUB-D 9-aansluiting
Stelselversoenbaarheid	Modicon Premium, Modicon Quantum, Harmony HMI GTO
Verwerkerversoenbaarheid	140CPU31110, 140CPU43412A, 140CPU43412U, 140CPU53414A, 140CPU53414B

Modicon-agtervlak en kommunikasie-uitvoering

Die 990NAA26320-kabelstel handhaaf punt-tot-punt-RS232-seinintegriteit tydens programoplaai, -aflaai en aanlyn-diagnostiek oor Modicon Quantum- en Premium-verwerker se seriële poorte. Die fisiese verbinding is ontwerp om saam met die spesifikasies vir kommunikasiespoed op die agtervlakbus te werk en voorkom raamverlies deur ’n stabiele penkonfigurasie te handhaaf en teen elektromagnetiese interferensie (EMI) te afskerm, soos tipies in hoëdigtheid-I/O-kaste voorkom.

Gereelde vrae

V: Vereis die 990NAA26320-kabel eksterne krag of installering van drywers?

A: Nee. Die kabel is ’n passiewe RS232-fisiese mediaverbinding. Geen krag word van die gasheerrekenaar of PLC getrek nie, en kommunikasieparameters word bepaal deur die instellings van die gasheerrekenaar se seriële poort (COM-poort) en die Unity Pro-sagtewarekonfigurasie.

V: Kan die 990NAA26320 aan ’n aktiewe Modicon Quantum-CPU gekoppel of daarvan ontkoppel word terwyl dit aangeskakel is?

A: Ja, die insit of verwydering van die SUB-D 9-RS232-aansluiting onderbreek nie die CPU se agtervlakverwerking of die uitvoering van die beheerl­ogikaprogram nie. Aktiewe aanlynmoniteringsessies sal egter verbreek word en moet in die sagteware-omgewing hervestig word.

Riglyne vir veldinstallasie

• Kabeltrekontlasting: Maak seker dat die meganiese sluitskroewe van die SUB-D 9 volledig aan die seriëlepoort-koppelvlak aan beide die verwerker- en programmeringstoestelkant vasgedraai is om toevallige ontkoppeling of penskade tydens veldbedryf te voorkom.
• Afskerming en aarding: Lei die 3.7 m-kabel weg van hoëspanning-wisselstroomlyne, veranderlikefrekwensie-aandrywers (VFD’s) en swaar induktiewe belastings om datakorrupsie tydens programaordragte te voorkom. Handhaaf behoorlike verbinding van die omhulsel met industriële aarde.
• Beperkings op buigradius: Hou tydens installasie binne bedradingskanale of pype ’n minimum kabelbuigradius van 50 mm aan om interne geleiermoegheid en afskermingsbreuk te voorkom.

---
