MES114

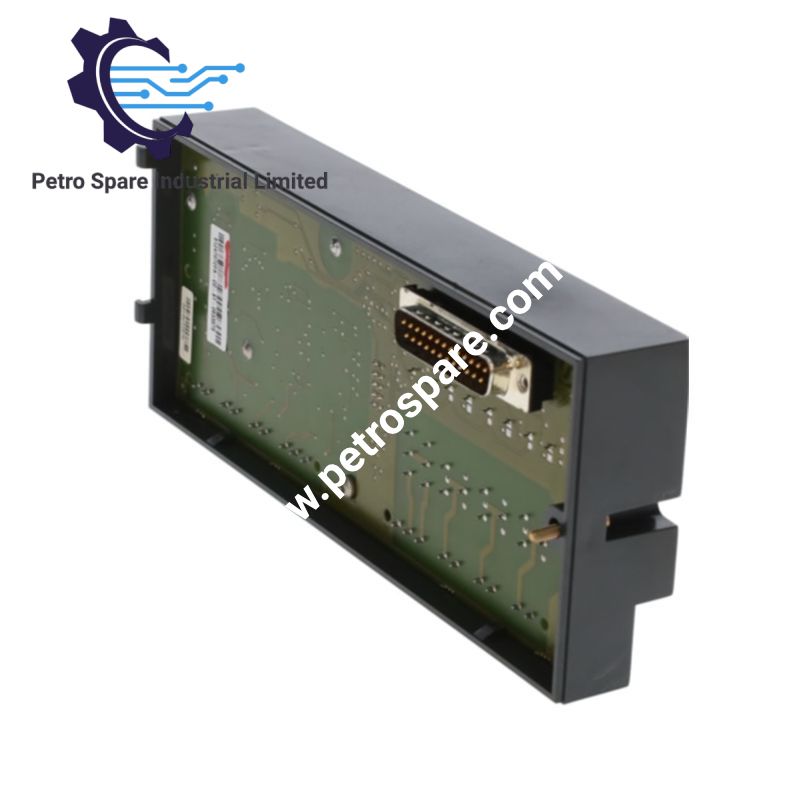

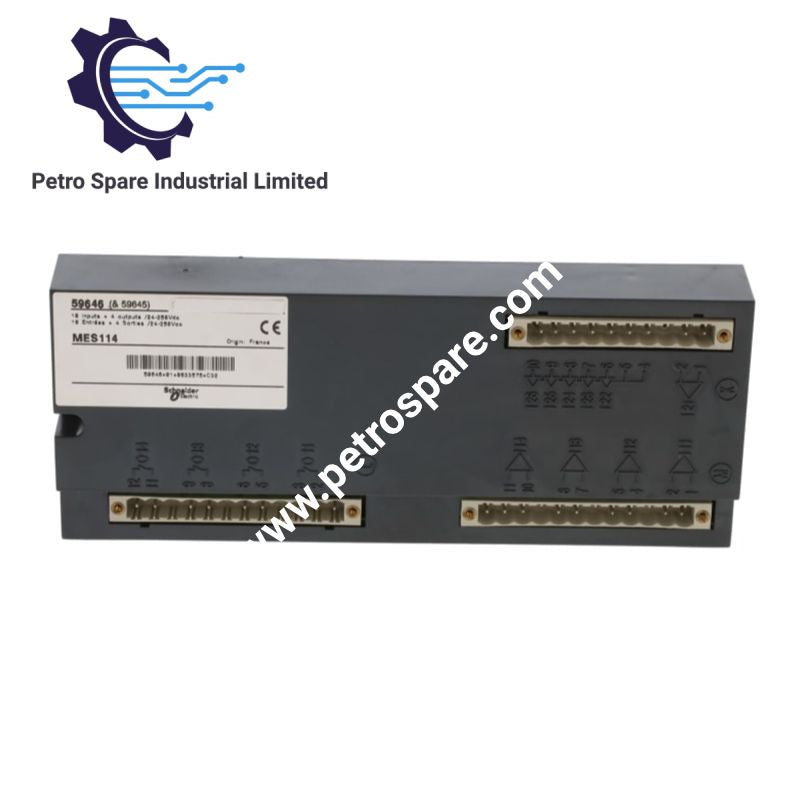

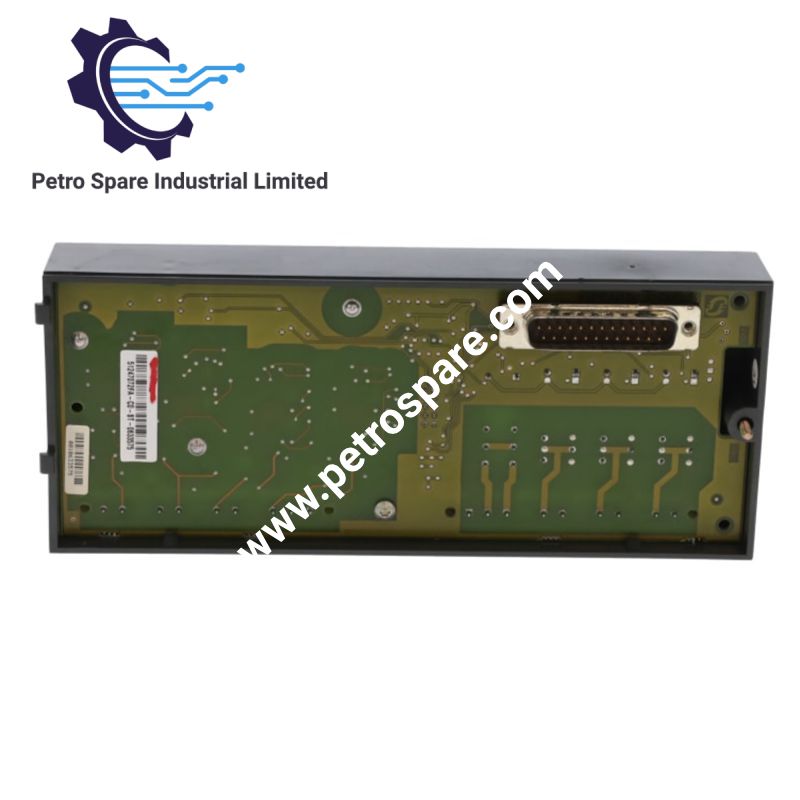

Schneider Electric 59646 MES114 I/O-module

Die Schneider Electric 59646 MES114, ook as die MES114 I/O-module gekatalogiseer, funksioneer as ’n toegewyde hardewarekomponent vir die insameling van digitale insette en beheer van aflosuitsette binne Sepam Series 20-, Series 40- en Series 48-beskermingsaflosplatforms.

Hardeware-spesifikasies

Parameter	Spesifikasie
Model	59646 / MES114
Handelsmerk	Schneider Electric
Moduletipe	Inset-/uitsetmodule
Versoenbare platform	Sepam Series 20, Sepam Series 40, Sepam Series 48
Insetkanale	10 digitale insette
Insetspanningsbereik	24...250 V GS
Logiese insetbereik	19.2...275 V GS, 3 mA, 14 V verbeterd
Uitsetkanale	4 uitsette
Uitsetkonfigurasie	1 beheerdraaduitset + 3 indikasieaflosuitsette
Beheeraflosstroom	8 A deurlopende stroom
Indikasieaflosstroom	2 A deurlopende stroom
Netto massa	0.28 kg
Verpakkingsafmetings	25.5 cm x 10.2 cm x 9.3 cm
Bedryfstemperatuur	-25 tot 70 grade C

Aflos-koppelvlak en hantering van beskermingsseine

Die MES114 brei Sepam se beskermingsaflos-I/O-vermoë uit deur direkte verbinding van eksterne statusseine en beheerkringe moontlik te maak. Die module ontvang 24...250 V GS-logiese insette en voorsien afloskontakte vir beheer- en indikasiefunksies.

Die beheeraflosuitset ondersteun skakelkringe met ’n deurlopende stroomgradering van 8 A, terwyl die indikasieaflosuitsette deurlopende stroomwerking tot 2 A ondersteun. Afloskenmerke sluit gedefinieerde beperkings vir inskakelvermoë en afskakelvermoë volgens WS- en GS-lasstoestande in.

Die module gebruik Schneider Electric se Sepam I/O-argitektuur vir integrasie met beskermingsaflosfunksies, sodat eksterne kringtoestande deur die gekoppelde Sepam-toestel verwerk kan word.

Gereelde vrae

V: Hoeveel digitale insetkanale is op die MES114-module beskikbaar?
A: Die MES114 voorsien 10 digitale insette met ’n bedryfsbereik van 24...250 V GS.

V: Watter aflosuitsette is in die MES114-konfigurasie ingesluit?
A: Die module bevat 1 beheeraflosuitset en 3 indikasieaflosuitsette.

V: Kan die MES114 op Sepam Series 20- en Series 40-aflosse geïnstalleer word?
A: Ja. Die module is gespesifiseer vir Sepam Series 20-, Series 40- en Series 48-beskermingsaflosplatforms.

Riglyne vir veldinstallasie

Installeer die MES114-module volgens die hardewarekonfigurasievereistes van die Sepam-aflos. Verifieer dat die aflosplatform die bykomende I/O-module ondersteun voordat meganiese installasie plaasvind.

Gebruik geskikte veldbedradingspraktyke vir digitale inset- en aflosuitsetkringe. Skei seinbedrading waar moontlik van hoëstroomgeleiers en handhaaf behoorlike aardings- en afskermingsmetodes vir beheerkaste wat beskermingstoerusting bevat.

Verbind eksterne kringe met behulp van die gespesifiseerde skroef-tipe terminaalverbindings en verifieer kabelgrootteversoenbaarheid voordat die module aangeskakel word. Bevestig die polariteit van die aflosuitsetbedrading en die laskenmerke tydens ingebruikneming.

Die module is op 3 September 2024 gestaak, met die einde van diens geskeduleer vir 3 September 2026. Schneider Electric beveel die PowerLogic P5 Protection Relay-reeks as die vervangingsprodukreeks aan.

---
