BMXP341000

Oorsig

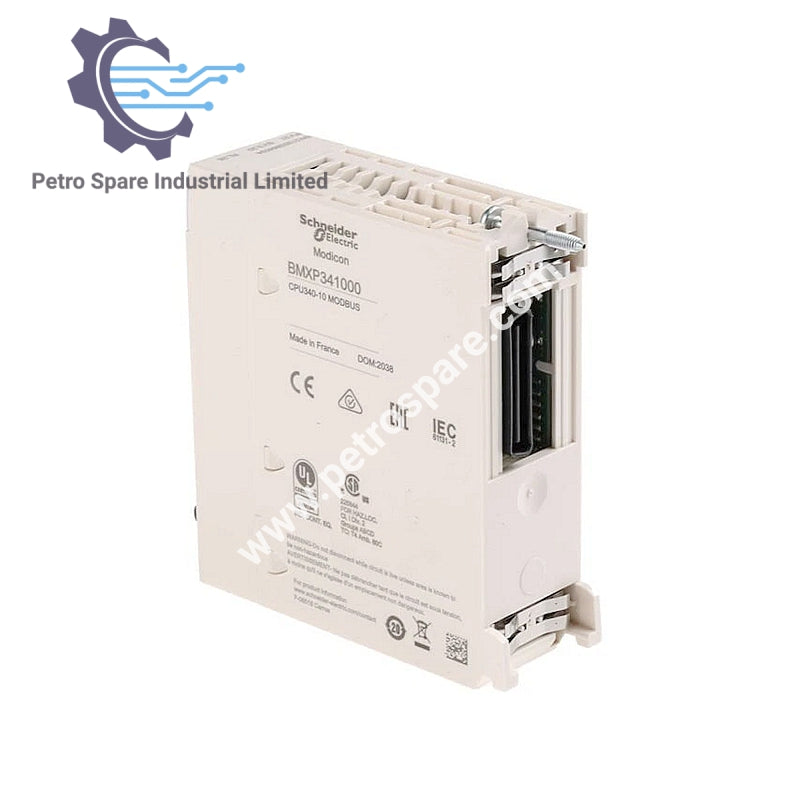

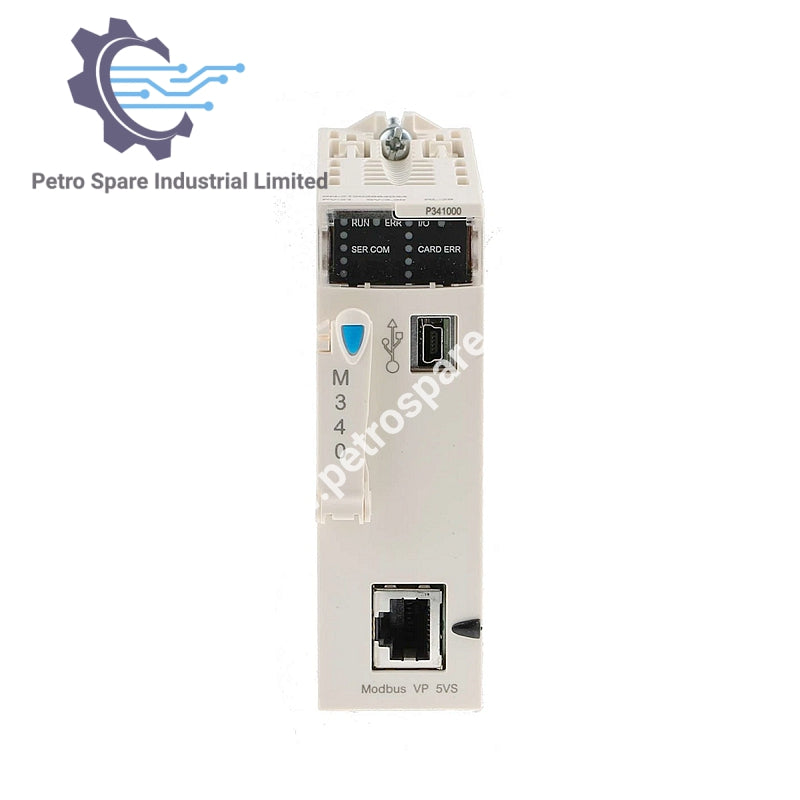

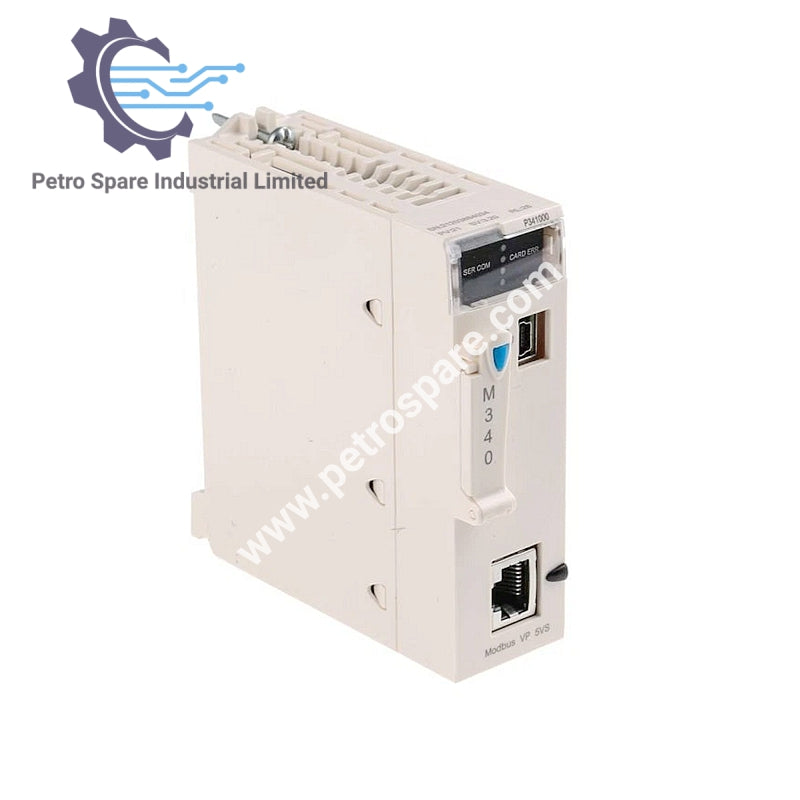

BMXP341000 is ’n Schneider Modicon M340-verwerkermodule wat tot 512 diskrete I/O en 128 analoog I/O ondersteun, met Modbus-kommunikasie en geïntegreerde rugsteun op ’n geheuekaart.

Identifikasie

• Produk-ID: BMXP341000

• Produkreeks: Modicon M340-outomatiseringsplatform

• Tipe: Verwerkermodule

• Konsep: Modbus

I/O en kapasiteit

• Aantal rakke: 2

• Diskrete I/O-kapasiteit: 512

• Analoog I/O-kapasiteit: 128

• Toepassingspesifieke kanale: 20

• Gleuwe: 11

Elektriese data

• Stroomverbruik: 72 mA @ 24 V GS

• Kragtoevoer: Intern

• IP-beskermingsgraad: IP20

Kommunikasie

• Koppelvlakke: 2 Ethernet-modules, 2 AS-Interface-modules

• Toestelle per segment (karaktermodus): 0–32

• Toestelle per segment (Modbus): 0–32

• Toestelle punt-tot-punt (karaktermodus): 2

• Toestelle punt-tot-punt (Modbus): 2

• Buslengte (nie-geïsoleer): 0–10 m

• Buslengte (geïsoleer): 0–1000 m

• Punt-tot-punt-lengte: 0–15 m

• Maksimum lengte van aftakskakels (nie-geïsoleer): <15 m

• Maksimum lengte van aftakskakels (geïsoleer): <40 m

• Aantal adresse (karaktermodus): 0–248

• Aantal adresse (Modbus): 0–248

• Versoeke (karaktermodus): 1 K datagrepe per versoek

• Versoeke (RTU-Modbus): 252 datagrepe per versoek

• Versoeke (ASCII-Modbus): 504 datagrepe per versoek

• Beheerparameter: CRC (RTU), LRC (ASCII)

Geheue

• Totale interne RAM: 2048 kB

• Interne RAM-data: 128 kB

• Interne RAM-programme/konstantes/simbole: 1792 kB

• Voorsiene geheuekaart: BMXRMS008MP

Meganiese data

• Gewig: 0,2 kg

Omgewingsdata

• Bedryfstemperatuur: 0–60 °C

• Relatiewe humiditeit: 5–95% nie-kondenserend

---
