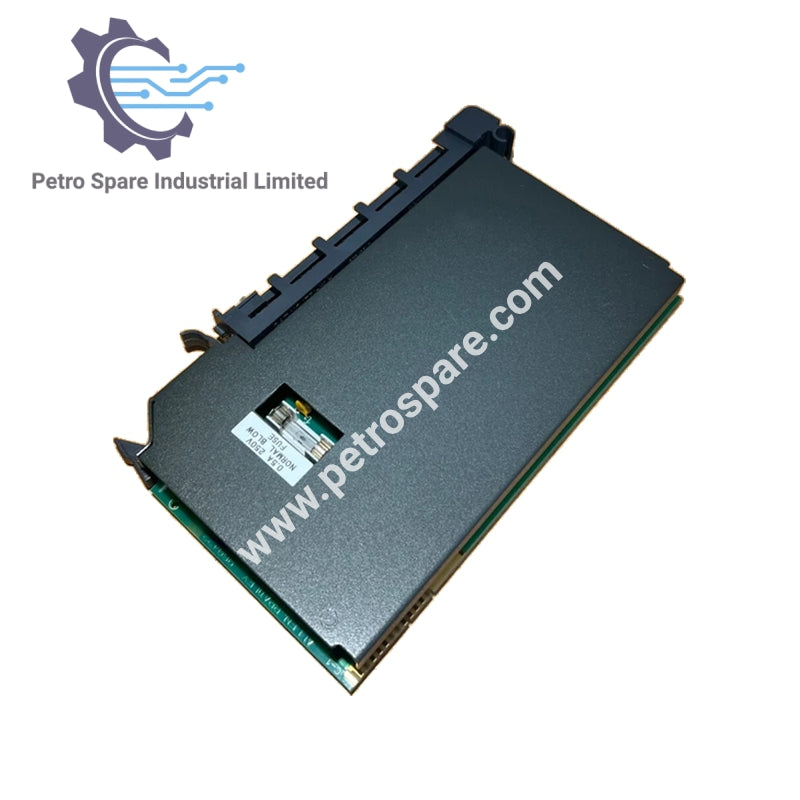

1771-IGD

Oorsig

• Model: 1771-IGD

• Tipe: TTL Invoermodule

• Reeks: Allen-Bradley PLC-5

• Invoere per Module: 16

• Moduleligging: Reeks A/B kas (1771-A1B, A2B, A3B, A3B1, A4B) of 1771-AM1, AM2 I/O kas

Elektriese Spesifikasie

• Invoerspanninggradering:

  • HOOG = WAAR: 2.0–5.25 VDC

  • LAAG = WAAR: -0.2–0.8 VDC

• Kliëntvoorsieningspanning: 5.0 VDC ±0.25 V

• Golfklank: 50 mV piek-tot-piek maks

• Kliëntstroomvereistes:

  • Bron per invoer: 7 mA maks

  • Sink per invoer: 0.8 mA maks

• Kliëntvoorsieningsstroom per Module: 380 mA maks

• Invoerseinvertraging: <1 ms

• Agterpaneelstroom: 130 mA maks

• Isolasiespanning: 1500 VAC rms, 1 s

Krag- en Termiese Spesifikasie

• Kragafvoer: 0.4–2.7 W

• Termiese Afvoer: 1.4–9.2 BTU/uur

---
