1440-VST02-01RA

Oorsig

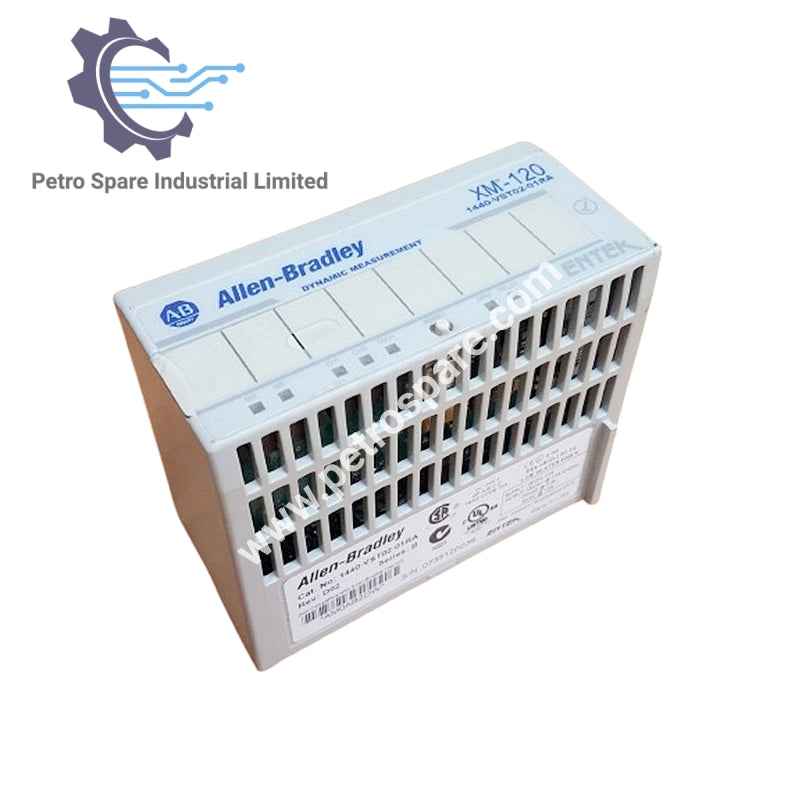

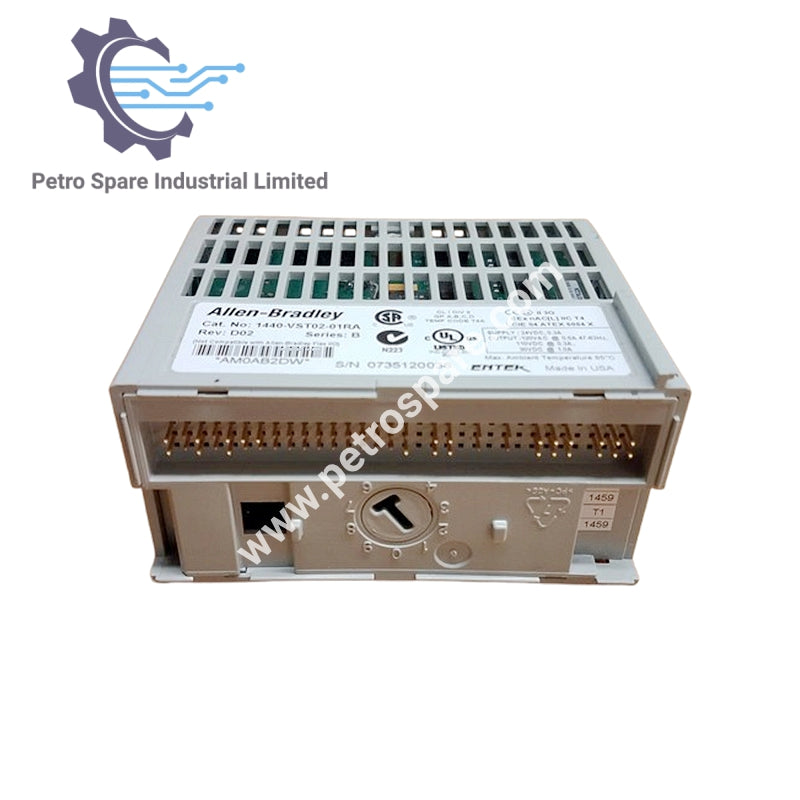

1440-VST02-01RA is ’n Allen-Bradley XM-120-eksentrisiteitsmoniteringsmodule met 2 insetkanale, ’n ingeboude relais en DeviceNet-/seriële terugstelopsies vir industriële toestandmonitering.

Identifikasie

• Produk-ID: 1440-VST02-01RA

• Model: XM-120-eksentrisiteitsmodule

• Tipe: Dinamiese meetmodule

• Vervaardiger: Allen-Bradley

Insette

• Kanale: 2

• Ondersteunde seine: Wervelstroomtransdu seine

• Transduserkrag: Konstante spanning van +24 VGS (toerentalteller kan van krag voorsien word of as spanningsinset gekonfigureer word)

• Spanningsbereik: Kiesbaar van 0 tot ±20 V (minimum), 40 V maksimum piek-tot-piek

• Sensitiwiteit: Gebruikerkonfigureerbaar in sagteware

• Insetimpedansie: >100 kΩ

Relais

• Ingeboude relais: 1 DPDT (2 Vorm C), twee stelle kontakte

• Uitbreiding: 4 bykomende relais via XM-441-uitbreidingsrelais, of 4 virtuele relais via XM-440-meesterrelais

• Relaisgraderings:

  • Maks. spanning: 120 VGS, 125 VWS

  • Maks. stroom: 3,5 A (verlaag na 2 A by 65 °C)

  • Maks. drywing: 60 W, 62,5 VA

  • Agentskapgraderings: 120 VWS @ 0,5 A, 110 VGS @ 0,3 A, 30 VGS @ 1,0 A

• Modusse: Foutveilig (normaalweg aangeskakel) of nie-foutveilig (normaalweg afgeskakel)

• Vergrendeling: Ondersteun (vergrendelend of nie-vergrendelend)

• Tydvertraging: 0–25,5 s, verstelbaar in inkremente van 100 ms

• Stemlogika: Enkel- of gepaarde “En/Of”-logika wat op alarms toegepas word

• Terugstelopsies: Plaaslike skakelaar, afgeleë skakelaar via terminaalbasis, digitale terugstelling via serieel of DeviceNet

Alarmstatus

• Toestande: Normaal, Waarskuwing, Gevaar, Deaktiveer, Transduserfout, Modulefout, Toerentaltellerfout

Krag en verbruik

• Voedingsspanning: +21,6 tot +26,4 VGS

• Stroom: Maks. 300 mA, tipies 175 mA

• Hitteproduksie: Maks. 7 W (24 BTU/h), tipies 4 W (14 BTU/h)

• Transduservoeding: Geïsoleerde 24 VGS, gebruiker konfigureerbaar met bedrading

Fisiese data

• Vormfaktor: Kompakte module vir XM-reekstelsels

---
