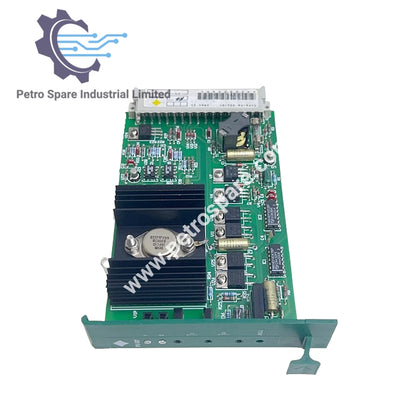

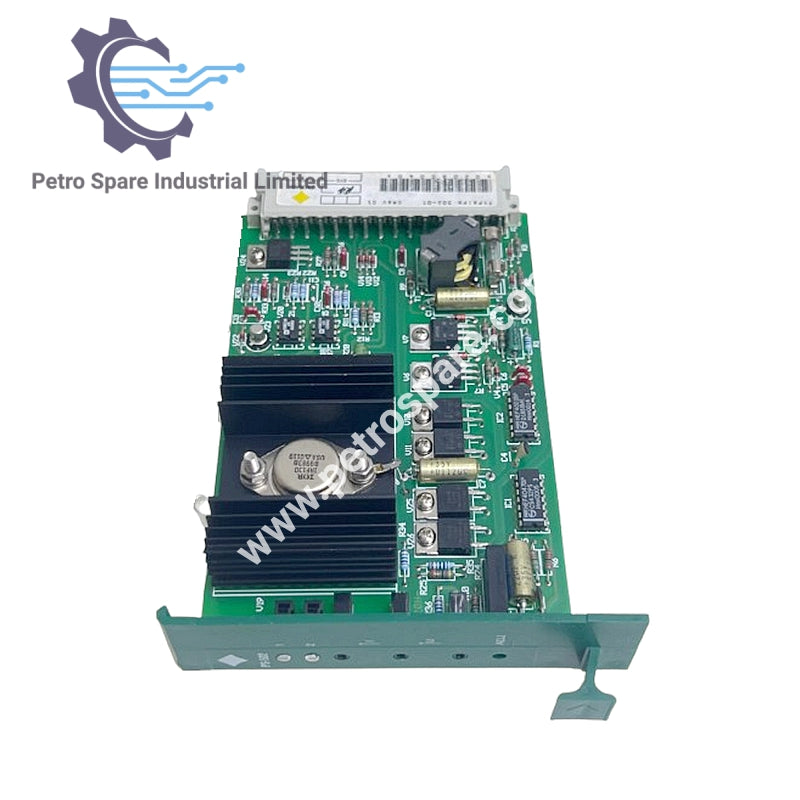

PS-502-01

Oorsig

• Model: PS-502-01

• Tipe: Kragvoorsieningsmodule (24/20 VGL)

• Kanale: 1

• Formaat: Enkel Euro 6TE (160 × 100 × 30 mm)

• Verbindingsstuk: DIN 41612 Bouvorm F, 48p

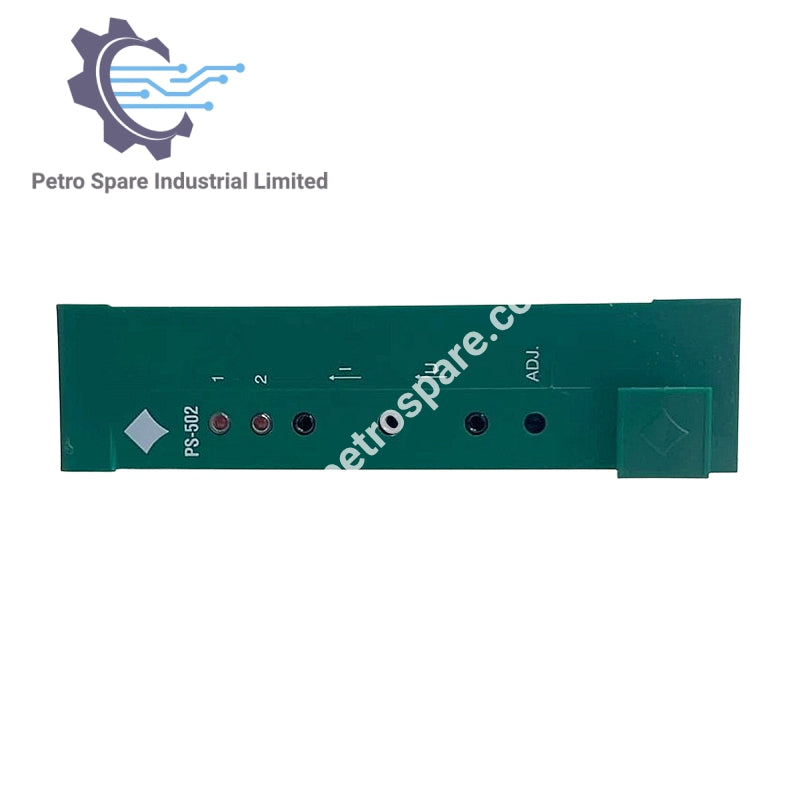

• Identifikasie: PS-502 aan die voorkant

Omgewingspesifikasie

• Bedryfstemperatuur: -20 tot +70 °C

• Bergingstemperatuur: -25 tot +85 °C

• Vogtigheid: ≤ 95%, geen kondensasie

• EMV: EN50081-2 (Uitsending), EN50082-2 (Weerstand)

• Skok: 10 g, 16 ms

• Vibrasie: 10–55 Hz, ±0.35 mm

Invoer Spesifikasie

• Voorsieningstipe: Veldvoorsiening, ongestabiliseer

• Spanning: 24 VGL ±10% (+20% tydelik)

• Golf: ≤ 1 Vpp

• Stroom: 70 mA + 1.1 × lasstroom

• Versekeringsprop: 2 A vinnig

• Statusaanwysing: Rooi LED

Uitset Spesifikasie

• Gereelde Uitset: 20 VGL ±1% (verstelbaar), maks 1 A (elektronies beskerm)

• Kortsluitstroom: ~0.35 A (terugvou)

• Ongereelde Uitset: 24 VGL (+10%, -5%), maks 1 A (versekeringsbeskerm)

• Nota: Maks 1 A totale stroom vanaf 20 V en 24 V uitsette

Prestasie

• Stabilisering: Reeksregulering

• Doeltreffendheid: ~71% by volle las

• Isolasie: Invoer na uitset 0.5 kV (toets)

• Afvoer: 2 W (geen las), 9 W (volle las)

---
