NFAP135-S00

Oorsig

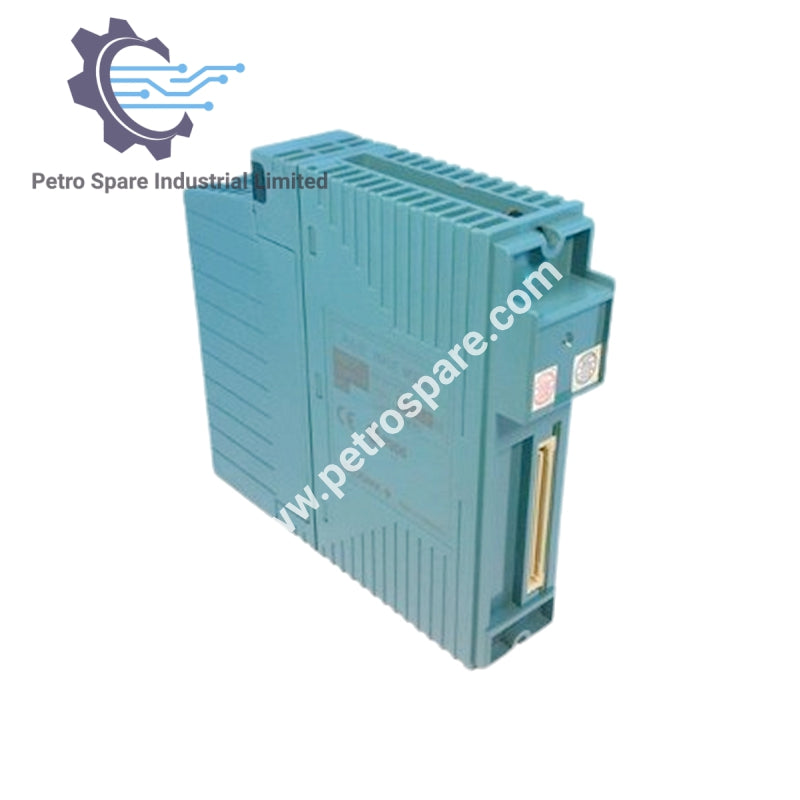

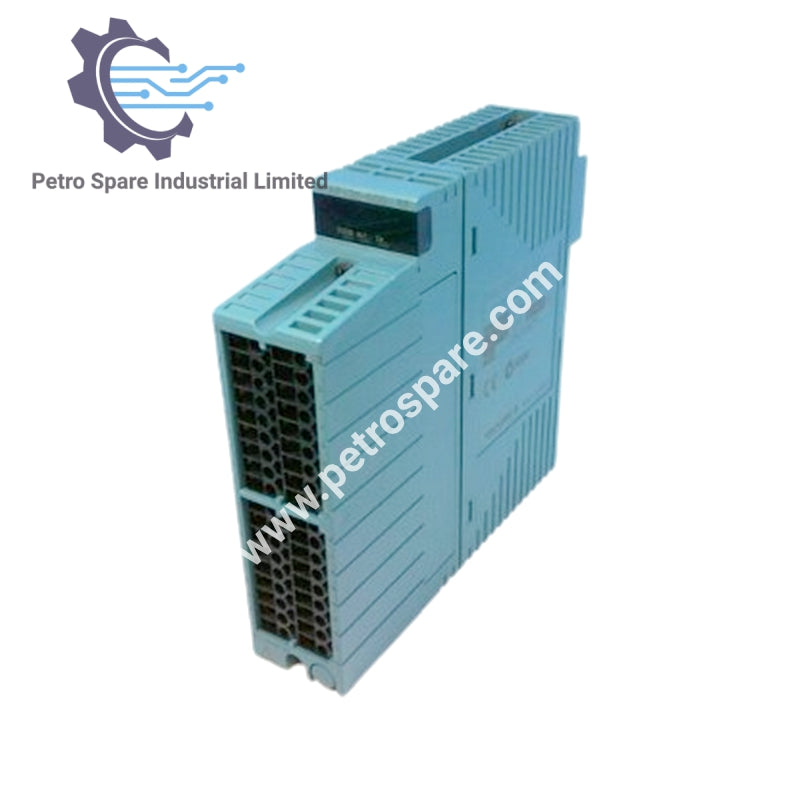

Die Yokogawa NFAP135-S00 is ’n puls-invoermodule ontwerp vir FIO-stelsels. Dit ondersteun puls-telling oor 8 geïsoleerde kanale, met buigsame invoertipes en hoë-frekwensie vermoë tot 10 kHz.

Modulekonfigurasie

• Model: NFAP135 (Puls-invoermodule, 8-kanaal, geïsoleer)

• Agtervoegsel –S: Standaard tipe

• Agtervoegsel 0: Basiese tipe

• Produk Tipe: Puls-invoermodule

Invoerspesifikasies

• Aantal Invoerkanaal: 8, geïsoleerde kanale

• Invoersein (2-draad tipe): Kontak AAN/AF, spanningspuls, stroompuls (uitsender kragtoevoer moontlik)

• Invoersein (3-draad tipe): Kragtoevoer-tipe spanningspuls

• Invoerfrekwensie: 0 tot 10 kHz

• Minimum Invoerpulswydte: 40 μs

• Skuntweerstand: Kiesbaar AF / 200 / 500 / 1000 Ω (oop wanneer krag AF is)

• Op-trek Weerstand: 68 kΩ (12 V DC of 24 V DC)

• Filterfunksie: Kiesbare filter om gekletter uit te skakel

Elektriese Kenmerke

• Weerstandige Spanning:

  • Tussen invoer en stelsel: 500 V AC vir 1 minuut

  • Tussen kanale: 500 V AC vir 1 minuut

• Uitsender Kragtoevoer: Kiesbaar 24 V DC / 12 V DC

  • Beperkerwaarde: 12 V DC ±10 % = 40 mA

  • Beperkerwaarde: 24 V DC ±10 % = 30 mA

• Data Vernuwingsiklus: 2 ms

• Maximum Stroomverbruik:

  • 300 mA (5 V DC)

  • 400 mA (24 V DC)

---
