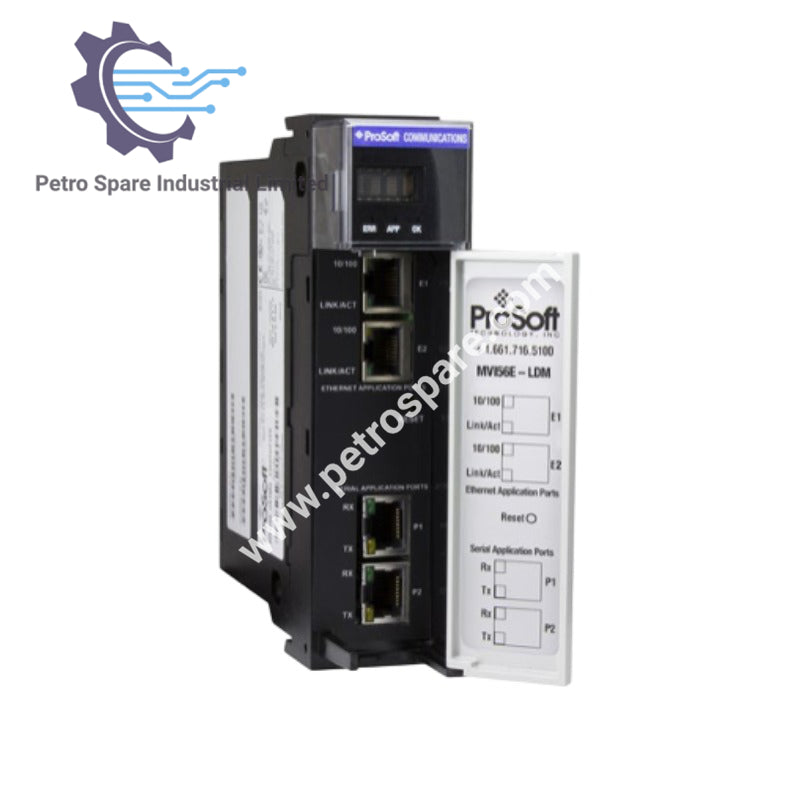

MVI56E-LDM

Produkoorsig

Die MVI56E-LDM is ’n ProSoft Linux-ontwikkelingsmodule vir ControlLogix wat ’n buigsame ontwikkelingsplatform met Linux-bedryfstelsel (kern 2.6.33.7) vir pasgemaakte toepassings in ’n ControlLogix-onderstel bied.

Spesifikasies vir SVE, Geheue en Bedryfstelsel

• SVE: 400 MHz ARM9 G20
• Bedryfstelsel: Linux (kern 2.6.33.7)
• Linux-verspreiding: Timesys
• Stelselgeheue: 64 MB SD-RAM
• Flitsgeheue: 256 MB NAND-flitsgeheue
• Kompakflits: Maksimum 16 GB word ondersteun (nie voorsien nie)

Stroomlas op die Agtervlak

• @ 5V GS: 800 mA
• @ 24V GS: 3 mA

Temperatuur

• Bedryf: 0°C tot 60°C (32°F tot 140°F)
• Berging: –40°C tot 85°C (–40°F tot 185°F)

Skok en Vibrasie

• Skok (in bedryf): 30g
• Skok (buite bedryf): 50g
• Vibrasie: 5g van 10 tot 150 Hz

Relatiewe Humiditeit

• 5% tot 95% (nie-kondenseerend)

LED-aanwysers

• ERR: Toepassingsgedrewe
• APP: Toepassingsgedrewe
• OK: Toepassingsgedrewe
• 4-karakter, rollende alfanumeriese LED-skerm: Toepassingsgedrewe – moontlike gebruike: moduleweergawe, IP, toepassingpoortinstelling, status/fout

Ethernet-poorte

• Tipe: 2 × 10/100 Mbps-poorte, RJ45-aansluiting
• Skakel- en aktiwiteit-LED-aanwysers
• Outomatiese bespeuring van kruiskabels

Seriële Poorte

• Volledige hardeware-handdrukbeheer vir radio-, modem- en multidrop-ondersteuning
• Aansluiting: RJ45 (DB‑9M met meegeleverde adapterkabel)
• Konfigureerbare RS‑232-hardeware-handdrukbeheer
• Isolasie: 500V optiese isolasie vanaf die agtervlak
• RS‑232/422/485-kruisverbinding-kiesbaar, elke poort
• RX- (ontvangs-) en TX- (versendings-) LED’s, elke poort

Ingeslote Toebehore

• RJ45-na-DB‑9M-kabels vir elke seriële poort
• DB9-na-skroefterminaaladapter

Ontwikkelingstel

• LDMdevKit – Linux-ontwikkelingsmodule: Beskikbaar as ’n virtuele masjien (VM) om van die webwerf af te laai (word nie saam met die eenheid versend nie)

---
